ГОСТ 25426-90 Пластины твердосплавные напаиваемые типов 07, 67. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2761ГОСТ от 31.10.1990 N 25426-90


ГОСТ 25426-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПОВ 07, 67

Конструкция и размеры

Hard metal brazed tips, types 07, 67.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2761

     3. ВЗАМЕН ГОСТ 25426-82

     4. Стандарт полностью соответствует СТ СЭВ 120-74, СТ СЭВ 3310-81

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     6. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для подрезных, проходных, расточных и револьверных резцов.

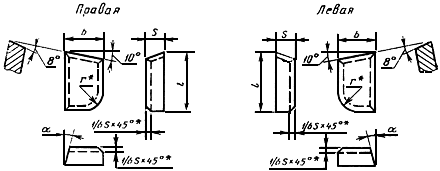

     2. Конструкция и размеры должны соответствовать указанным на чертеже и в табл.1.




________________
     * Размеры для пресс-форм.



Таблица 1


Размеры в мм

Обозначение пластин

, град.

Основное применение

Дополнительное применение

Применение по специальному заказу

правых

левых

07350

-

6

4

2,0

2,5

-

N 1, N 7

N 8, N 10

N 2, N 3, N 4, N 5, N 6, N 9, N 11

07030

-

8

5

3,0

-

N 1, N 7

N 8, N 10

N 2, N 3, N 4, N 5, N 6, N 9, N 11

07010

-

10

6

2,5

4,0

-

N 1, N 7, N 10

N 2, N 8

N 3, N 4, N 5, N 6, N 9, N 11

07050

07060

4,0

18

N 1, N 2, N 7, N 10

N 3, N 8, N 9

N 4, N 5, N 6, N 11

07370

-

12

8

3,0

5,0

-

N 1, N 2, N 5, N 10

N 1, N 3, N 7, N 8, N 9

N 4, N 6, N 11

07070

07080

5,0

18

N 2, N 9, N 10

N 1, N 3, N 4, N 5, N 7, N 8

N 6, N 11

07090

07100

16

10

4,0

6,0

N 2, N 3, N 5, N 9, N 10

N 4, N 8

N 1, N 6, N 7, N 11

67390

67400

5,0

8

N 2, N 3, N 9, N 10

N 4, N 5, N 8, N 11

N 1, N 6, N 7

07110

07120

6,0

18

N 2, N 3, N 9, N 10

N 4, N 5, N 8, N 11

N 1, N 6, N 7

07130

07140

20

12

5,0

7,0

18

N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

67410

67420

6,0

8

N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

07150

07160



7,0


18

N 2, N 3, N 4, N 5, N 9, N 10

N 8, N 11

N 1, N 6, N 7

07170

07180

25

14

6,0

8,0


N 3, N 4, N 9, N 10

N 2, N 5, N 6, N 8, N 11

N 1, N 7

67330

67340

8,0

8

N 3, N 4, N 9, N 10

N 2, N 5, N 6, N 8, N 11

N 1, N 7

07330

07340





18

N 3, N 4, N 5, N 9, N 10

N 2, N 6, N 8, N 11

N 1, N 7



      3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 1 - Т30К4; N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 6 - ТТ7К12; N 7 - ВК3, ВК3-М; N 8 - BК6-М, ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-XОМ.



ПРИЛОЖЕНИЕ
Справочное



Таблица 2

Ориентировочная масса пластин



Обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

Т30К4

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

ТТ7К12

ВК3-М, ВК3

ВК6-ОМ, ВК6-М,
ВК6

ВК8

ВК10-ХОМ

07350

-

0,42

0,49

0,49

0,55

0,59

0,57

0,66

0,65

0,64

0,64

07030

-

0,67

0,79

0,79

0,89

0,95

0,92

1,05

1,03

1,02

1,03

07010

-

1,30

1,53

1,54

1,73

1,85

1,79

2,05

2,01

2,00

2,01

07050

07060

1,72

2,02

2,03

2,27

2,43

 2,34

2,70

 2,64

2,60

2,62

07370

-

2,19

2,58

2,59

2,92

3,13

3,01

3,47

3,40

 3,37

3,39

07070

07080

3,45

4,05

4,07

4,55

4,87

4,69

5,41

5,28

5,21

5,25

07090

07100

4,98

5,86

5,89

6,58

7,05

 6,79

7,82

 7,64

7,54

7,59

67390

67400

6,38

7,51

7,55

8,52

9,12

8,79

10,10

9,92

9,81

9,88

07110

07120

7,06

8,30

8,34

9,33

9,99

9,62

11,09

 10,83

 10,69

10,76

07130

07140

9,39

11,04

11,09

12,40

13,28

12,79

 14,74

14,40

14,20

14,30

67410

67420

12,20

14,30

14,40

16,30

17,45

16,80

19,20

18,90

18,70

18,83

07150

07160

12,55

14,76

14,82

16,58

17,75

17,10

 19,75

 19,24

18,98

19,11

07170

07180

16,57

19,48

19,57

21,89

23,43

22,57

 26,01

25,41

25,06

25,24

67330

67340

22,30

26,10

26,40

29,70

31,80

30,60

35,20

34,60

34,20

34,44

07330

07340

21,20

24,90

25,10

28,30

30,30

29,20

33,50

33,00

32,60

32,83
