ГОСТ 25414-90 Пластины твердосплавные напаиваемые типа 36. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2764ГОСТ от 31.10.1990 N 25414-90


ГОСТ 25414-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 36

Конструкция и размеры

Hard metal brazed tips, type 36.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2764

     3. ВЗАМЕН ГОСТ 25414-82

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     5. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для торцовых, насадных и концевых фрез со спиральным зубом.

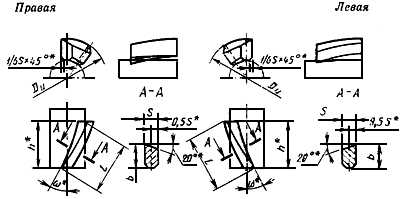

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.



________________
     * Размеры для пресс-форм.



Таблица 1


Размеры в мм

Обозначение пластин


, град.

Шаг винтовой поверх-
ности


±0,5


±0,5


±1,5


Основное приме-
нение

Дополни-
тельное приме-
нение

правых

левых

36350

-

16

30

87

2,0

4,0

15,0

13,0

N 4, N 9

N 2, N 10

36370

-





11,5

10,0

N 4, N 9

N 2, N 10

36390

-

20


109

3,0

6,0

24,0

21,0

N 4, N 9

N 2, N 10

36410

-


18,0

16,0

N 4, N 9

N 2, N 10

36010

-

32

40

120

3,5

8,0

25,0

19,0

N 4, N 9

N 2, N 10

36110

-


20,0

15,0

N 4, N 9

N 2, N 10

36030

36040

50

187

4,3

8,5

29,0

22,0

N 4, N 9

N 2, N 10

36130

36140



21,0

16,0

N 4, N 9

N 2, N 10

36430

36440

80

30

435

5,0

10,0

30,0

26,0

N 4, N 9

N 2, N 10

36450

36460





23,0

20,0

N 4, N 9

N 2, N 10

36470

36480

100

544

31,0

27,0

N 4, N 9

N 2, N 10

36490

36500





23,0

20,0

N 4, N 9

N 2, N 10

36510

-

160


870



33,0

29,0

N 4, N 9

N 2, N 10

36530

-




25,0

22,0

N 4, N 9

N 2, N 10


     Примечание. Угол  наклона зуба фрезы по наружному диаметру определяется по формуле


,

где  - шаг винтовой поверхности в мм;  - номинальный наружный диаметр инструмента (фрезы) в мм.


     3. Размеры выкрашиваний на рабочих режущих кромках не должны превышать 0,3 мм, на остальных кромках не должны превышать 0,7 мм.

     4. На режущих кромках пластин не допускаются округления радиусом более 0,3 мм, на остальных кромках - более 0,6 мм.

     5. Размеры выкрашиваний на рабочей части пластин не должны превышать 0,7 мм; на нерабочей части не должны превышать 1,0 мм.

     6. Условное обозначение пластин - по ГОСТ 25393.

     7. Ориентировочная масса пластин указана в приложении.

     8. Технические требования - по ГОСТ 2209.

     9. Применяемые марки сплавов: N 2 - Т15К6; N 4 - Т5К10; N 9 - ВК6; N 10 - ВК8.
