ГОСТ 25408-90 Пластины твердосплавные напаиваемые типа 20. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2762ГОСТ от 31.10.1990 N 25408-90


ГОСТ 25408-90

Гpyппa B56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 20

Конструкция и размеры

Hard metal brazed tips, type 20.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2762

     3. ВЗАМЕН ГОСТ 25408-82

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     5. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для торцевых фрез и цековок.

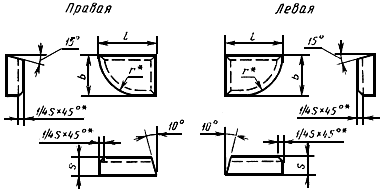

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.




________________
     * Размеры для пресс-форм.



Таблица 1


Размеры в мм

Обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

правых

левых

20010

-

10

8

2,5

8,0

N 2, N 3, N 4, N 9

N 5, N 8, N 10, N 11, N 12

N 13

20030

-

12

10

10,0

N 2, N 3, N 4, N 9

N 5, N 8, N 10, N 11, N 12

N 13

20050

-

15

12

3,0

12,5

N 2, N 3, N 4, N 5, N 9, N 10

N 8, N 11, N 12

N 13

20070

20080

20

16

3,5

16,0

N 3, N 4, N 5, N 9, N 10

N 2, N 8, N 11, N 12

N 13

20090

20100

25

20

4,0

20,0

N 3, N 4, N 5, N 9, N 10

N 2, N 8, N 11, N 12

N 13

20130

20140

32

5,0

N 3, N 4, N 9, N 10

N 5, N 11, N 12

N 2, N 8, N 13



      3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 8 - ВК6-М, ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ; N 12 - ТТ20К9; N 13 -Т8К7.



ПРИЛОЖЕНИЕ
Справочное


Таблица 2


Ориентировочная масса пластин



Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

T15К6

Т14К8

T5К10

ТТ10К8-Б

ВК6-ОМ, ВК6-M, ВК6

BК8

ВК10-ХОМ

ТТ20К9

T8К7

20010

-

1,87

1,88

2,12

2,20

2,47

2,44

2,46

2,08

2,17

20030

-

2,78

2,80

3,15

3,27

3,67

3,63

3,66

3,09

3,22

20050

-

4,66

4,66

5,22

5,59

6,06

5,98

6,02

5,12

5,34

20070

20080

9,75

9,81

11,10

11,50

12,90

12,70

12,79

10,90

11,40

20090

20100

17,60

17,70

20,00

20,70

23,20

23,00

23,16

19,60

20,50

20130

20140

29,30

29,50

33,30

34,50

38,80

38,30

38,57

32,60

34,10
