ГОСТ 25399-90 Пластины твердосплавные напаиваемые типа 14. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2760ГОСТ от 31.10.1990 N 25399-90


ГОСТ 25399-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 14

Конструкция и размеры

Hard metal brazed tips, type 14.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2760

     3. ВЗАМЕН ГОСТ 25399-82

     4. Стандарт полностью соответствует СТ СЭВ 127-74

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     6. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для спиральных сверл и сверл с прямыми канавками.

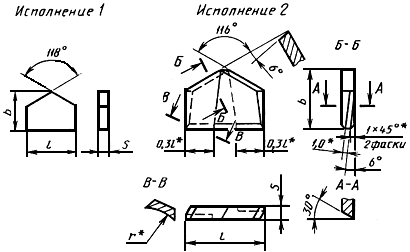

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.



________________
     * Размеры для пресс-форм.

     Примечание. Закругление на передней грани плавно уменьшается от у основания до нуля у вершины.



Таблица 1


Размеры в мм

Обозначение пластин

Испол-
нение

Основное применение

Дополнительное применение

Применение по специальному заказу

14011

-

5,5

5,6

0,9

-

N 4, N 10

N 2, N 8, N 9, N 11

N 6

14131


6,0

6,0

1,0


N 4, N 10

N 2, N 8, N 9, N 11

N 6

14031



1,4


N 4, N 10

N 2, N 8, N 9, N 11

N 6

14051

1

6,5



N 4, N 10

N 2, N 8, N 9, N 11

N 6

14071


7,0

6,3



N 4, N 10

N 2, N 8, N 9, N 11

N 6

14091


7,5


1,6


N 4, N 10

N 2, N 8, N 9, N 11

N 6

14111

8,0

7,1

N 4, N 10

N 2, N 8, N 9, N 11

N 6

14151


8,5




N 10

N 2, N 4, N 8, N 9, N 11

N 6

14251


9,0

8,0

1,7


N 10

N 2, N 4, N 8, N 9, N 11

N 6

14171




2,0


N 10

N 2, N 4, N 8, N 9, N 11

N 6

14271


9,5

1,7


N 10

N 2, N 4, N 8, N 9, N 11

N 6

14191




2,0


N 10

N 2, N 4, N 8, N 9, N 11

N 6

14211


10,0

8,5



N 10

N 2, N 4, N 8, N 9, N 11

N 6

14291



9,0

1,7


N 10

N 2, N 4, N 8, N 9, N 11

N 6

14312

2

10,8


3,5

N 4, N 10

N 6, N 8, N 9, N 11

N 2

14332

11,8

10,0

2,0

N 4, N 10

N 6, N 8, N 9, N 11

N 2

14352


13,0

11,0

2,5


N 4, N 10

N 6, N 8, N 9, N 11

N 2

14372


14,0

12,0


N 4, N 10

N 6, N 8, N 9, N 11

N 2

14392

15,0

13,0

N 4, N 10

N 6, N 8, N 9, N 11

N 2

14412

16,0

14,0

3,0

N 4, N 10

N 6, N 9, N 11

N 2, N 8

14432

17,0

15,0

5,0

N 4, N 10

N 6, N 9, N 11

N 2, N 8

14452

18,0

16,0

N 4, N 10

N 6, N 9, N 11

N 2, N 8

14472

19,0

17,0

N 4, N 10

N 6, N 9, N 11

N 2, N 8

14492

20,0

18,0

3,5

N 4, N 10

N 6, N 8, N 9, N 11

N 2

14512

21,0

N 4, N 10

N 6, N 9, N 11

N 2, N 8

14532

22,0

N 4, N 9, N 10

N 6, N 11

N 2, N 8

14552

23,0

4,0

N 4, N 9, N 10

N 6, N 11

N 2, N 8

14572

24,0

N 4, N 9, N 10

N 6, N 11

N 2, N 8

14592

25,0

20,0

4,5

8,0

N 4, N 9, N 10

N 6, N 11

N 2, N 8

14612

26,0

N 9, N 10

N 4, N 6, N 11

N 2, N 8

14632

27,5

N 9, N 10

N 4, N 6, N 11

N 2, N 8

14652

28,5

N 9, N 10

N 4, N 6, N 11

N 2, N 8

14672

29,5

22,0

5,0

N 9, N 10

N 4, N 6, N 11

N 2, N 8

14692

30,5

N 9, N 10

N 4, N 6, N 11

N 2, N 8

14712


31,5



N 9, N 10

N 4, N 6, N 11

N 2, N 8

14732


33,5

24,0



N 10

N 4, N 6, N 9, N 11

N 2, N 8

14752


36,5

N 10

N 4, N 6, N 9, N 11

N 2, N 8

14772


39,5




N 10

N 4, N 6, N 9, N 11

N 2, N 8

14792

42,0

26,0

6,0

10,0

N 10

N 4, N 6, N 9, N 11

N 2, N 8

14812


44,0




N 10

N 4, N 6, N 11

N 2, N 8, N 9

14832


47,0


N 10

N 4, N 6, N 11

N 2, N 8, N 9

14852


50,0

28,0



N 10

N 4, N 6, N 11

N 2, N 8, N 9

14872


52,0



N 10

N 4, N 6, N 11

N 2, N 8, N 9


     Примечание. Пластины повышенной степени точности, предназначенные для пайки в пазах, изготовляются по специальному заказу.


     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 2 - Т15К6, N 4 - Т5К10, N 6 - ТТ7К12, N 8 - ВК6-М, ВК6-ОМ, N 9 - ВК6, N 10 - ВК8, N 11 - ВК10-ХОМ.



ПРИЛОЖЕНИЕ
Справочное



Таблица 2

Ориентировочная масса



Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т5К10

TT17К12

ВК6-OM, BК6-M, ВК6

ВК8

ВК10-ХОМ

14011

0,26

0,29

0,30

0,34

0,34

0,34

14131

0,34

0,38

0,40

0,45

0,44

0,44

14031

0,49

0,55

0,56

0,63

0,62

0,62

14051

0,52

0,58

0,60

0,68

0,67

0,67

14071

0,65

0,64

0,76

0,85

0,84

0,85

14091

0,70

0,79

0,82

0,92

0,91

0,92

14111

0,86

0,96

0,99

1,12

1,10

1,11

14151

0,90

1,01

1,04

1,17

1,16

1,17

14251

1,14

1,29

1,33

1,51

1,49

1,50

14171

1,36

1,53

1,58

1,78

1,75

1,76

14271

1,18

1,34

1,39

1,57

1,55

1,56

14191

1,42

1,59

1,64

1,85

1,82

1,83

14211

1,60

1,78

1,84

2,07

2,04

2,05

14291

1,43

1,63

1,68

1,89

1,87

1,88

14312

1,12

1,28

1,32

1,49

1,47

1,48

14332

1,59

1,80

1,86

2,10

2,08

2,09

14352

2,27

2,57

2,66

3,00

2,96

2,98

14372

2,66

3,02

3,12

3,52

3,48

3,50

14392

3,08

3,49

3,61

4,07

4,02

4,05

14412

4,14

4,70

4,85

5,48

5,41

5,45

14432

5,04

5,72

5,90

6,67

6,59

6,64

14452

5,56

6,31

6,51

7,36

7,27

7,32

14472

6,19

7,03

7,25

8,19

8,09

8,15

14492

7,88

8,95

9,23

10,40

10,30

10,37

14512

8,22

9,33

9,63

10,90

10,80

10,87

14532

8,54

6,69

10,00

11,20

11,20

11,28

14552

9,93

11,30

11,60

13,10

13,00

13,09

14572

10,30

11,70

12,00

13,60

13,40

13,49

14592

14,20

16,10

16,60

18,80

18,60

18,73

14612

14,60

16,60

17,20

19,40

19,20

19,35

14632

15,30

17,30

17,90

20,20

19,90

20,04

14652

15,70

17,80

18,40

20,80

20,50

20,64

14672

19,70

22,40

23,10

26,10

25,80

25,98

14692

20,20

23,00

23,70

26,80

26,50

26,68

14712

20,80

23,50

24,30

27,50

27,10

27,29

14732

24,20

27,50

28,30

32,00

31,60

31,82

14752

25,50

29,00

29,90

33,80

33,40

33,63

14772

25,80

29,20

30,20

34,10

33,70

33,93

14792

37,90

43,00

44,40

50,00

49,50

49,85

14812

39,10

44,10

45,80

52,00

51,00

51,35

14832

40,70

46,20

47,70

54,00

53,00

53,40

14852

47,00

53,00

55,00

62,00

61,00

61,43

14872

69,00

78,00

80,00

91,00

90,00

90,60
