ГОСТ 25397-90 Пластины твердосплавные напаиваемые типов 06, 66. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2761ГОСТ от 31.10.1990 N 25397-90


ГОСТ 25397-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПОВ 06, 66

Конструкция и размеры

Hard metal brazed tips, types 06, 66.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2761

     3. ВЗАМЕН ГОСТ 25397-82

     4. Стандарт полностью соответствует СТ СЭВ 121-74

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     6. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для подрезных и расточных резцов при расточке глухих отверстий.

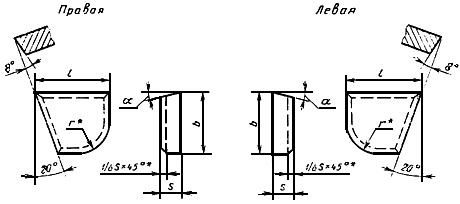

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.



________________
     * Размеры для пресс-форм.



Таблица 1


Размеры в мм

Обозначение пластин

, град.

Основное применение

Дополнительное применение

Применение по специальному заказу

правых

левых

06010

-

8

7

2,5

4,0

-

N 1, N 5, N 7

N 8

N 2, N 3, N 4, N 9, N 10

06330

06340

10

6

4,0

18

N 1, N 7

N 2, N 8

N 3, N 4, N 5, N 9, N 10

06030

-

8

3,0

5,0

-

N 1, N 7

N 8

N 3, N 4, N 5, N 9, N 10

06350

06360

12

5,0

18

N 1, N 7

N 3, N 5, N 8

N 4, N 9, N 10

06050

06060

10

4,0

6,0

N 2

N 1, N 3, N 5, N 7, N 8

N 4, N 9, N 10

66050

66060

8

N 2, N 3

N 1, N 3, N 4, N 5, N 7, N 8

N 9, N 10

06370

06380

16

6,0

18

N 2, N 3

N 1, N 4, N 5, N 7, N 8

N 9, N 10

06090

06100

14

5,0

8,0

N 2, N 3

N 4, N 5, N 8, N 9, N 10

N 1, N 7

66090

66100

8

N 2, N 3

N 4, N 5, N 8, N 9, N 10

N 1, N 7

06390

06400

20

12

7,0

7,0

18

N 2, N 3, N 4

N 5, N 8, N 9, N 10

N 1, N 7

06130

06140

20

18

6,0

10,0

18

N 2, N 3, N 4, N 9

N 5, N 8, N 10

N 1, N 7

66130

66140

8

N 2, N 3, N 4, N 9

N 5, N 8, N 10

N 1, N 7

06410

06420

25

14

8,0

8,0

18

N 3, N 4, N 9

N 2, N 5, N 10

N 1, N 7, N 8

06170

06180

20

7,0

12,5

N 3, N 4, N 5, N 9

N 2, N 10

N 1, N 7, N 8

66170

66180

8

N 3, N 4, N 9

N 2, N 5, N 10

N 1, N 7, N 8

06270

06280

32

9,0

18

N 4, N 9

N 3, N 5, N 10

N 1, N 2, N 7, N 8

66270

66280

8

N 4

N 3, N 5, N 9, N 10

N 1, N 2, N 7, N 8

06290

06300

40

22

10,0

18

N 4

N 5, N 9, N 10

N 1, N 2, N 3, N 7, N 8

66290

66300

8

N 4

N 10

N 1, N 2, N 3, N 5, N 7, N 8, N 9



     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 1 - Т30К4; N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 7 - ВК3; ВК3-М; N 8 - ВК6-ОМ, ВК6-М; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.



ПРИЛОЖЕНИЕ
Справочное



Таблица 2

Ориентировочная масса пластин



Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

Т30К4

Т15К6

Т14К8

T15К10

ТТ10К8-Б

ВК3-М, ВК3

ВК6-ОМ, ВК6-М, ВК6

BК8

ВК10-ХОМ

06010

-

1,08

1,26

1,27

1,43

1,53

1,70

1,67

1,65

1,66

06330

06340

1,59

1,86

1,88

2,10

2,25

2,49

2,44

2,40

2,42

06030

-

1,58

1,86

1,88

2,12

2,27

2,51

2,46

2,44

2,45

06350

06360

3,15

3,71

3,73

4,17

4,46

4,95

4,84

4,77

4,80

06050

06060

3,19

3,76

3,78

4,26

4,56

5,05

4,97

4,91

4,94

66050

66060

3,35

3,95

3,97

4,47

4,79

5,30

5,22

5,16

5,20

06370

06380

6,51

7,66

7,70

8,61

9,22

10,23

9,99

9,87

9,94

06090

06100

7,55

8,88

8,94

10,10

10,80

11,90

11,70

11,60

11,68

66090

66100

7,93

9,32

9,39

10,60

11,30

12,50

12,30

12,20

12,29

06390

06400

11,63

13,68

13,74

15,37

16,50

18,26

17,84

17,60

17,72

06130

06140

14,60

17,20

17,30

19,50

20,90

23,20

22,80

22,50

22,66

66130

66140

15,30

18,10

18,20

20,50

21,90

24,40

23,90

23,60

23,77

06410

06420

19,82

23,31

23,42

26,20

28,04

31,12

20,40

29,99

30,20

06170

06180

24,00

28,30

28,40

32,10

34,40

38,00

37,40

36,90

37,16

66170

66180

25,20

29,70

29,80

33,70

36,10

40,00

39,30

38,80

39,07

06270

06280

41,50

48,80

49,10

55,00

59,00

66,00

65,00

64,00

64,45

66270

66280

43,60

51,20

51,60

58,00

62,00

69,00

68,00

67,00

67,48

06290

06300

66,00

77,00

78,00

88,00

94,00

104,00

102,00

101,00

101,70

66290

66300

69,00

81,00

82,00

92,00

98,00

109,00

107,00

106,00

106,74
