ГОСТ 25396-90 Пластины твердосплавные напаиваемые типов 10, 70. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2760ГОСТ от 31.10.1990 N 25396-90


ГОСТ 25396-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПОВ 10, 70

Конструкция и размеры

Hard metal brazed tips, types 10, 70.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2760

     3. ВЗАМЕН ГОСТ 25396-82

     4. Стандарт полностью соответствует СТ СЭВ 3308-81 и СТ СЭВ 118-74

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     6. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для проходных прямых, расточных и револьверных резцов.

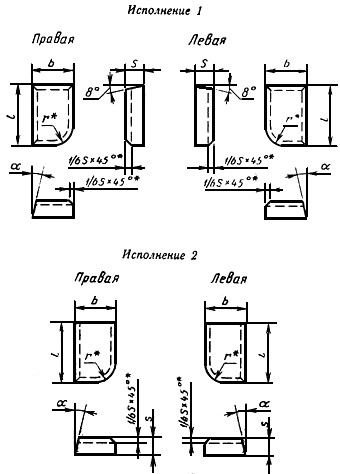

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.




________________
     * Размеры для пресс-форм.



Таблица 1


Размеры в мм



Обозначение пластин

Основное применение

Дополни-
тельное применение

Применение по специаль-
ному заказу

Исполнение 1

Исполнение 2

, град.

правых

левых

правых

левых

10411

-

-

-

5

3

2,0

2,0

-

N 1, N 7

N 8, N 11

N 2, N 3, N 4, N 5, N 6, N 9, N 10

10431

-

-

-

6

4

2,5

2,5

-

N 1, N 7

N 8, N 11

N 2, N 3, N 4, N 5, N 6, N 9, N 10

10451

-

-

-

8

5

3,0

3,0

-

N 1, N 7

N 2, N 8, N 11

N 3, N 4, N 5, N 6, N 9, N 10

-

-

10652

-

10

6

2,5

4,0

-

N 1, N 7

N 2, N 8, N 11

N 3, N 4, N 5, N 6, N 9, N 10

10051

10061

-

-

10

3,5

18

N 2

N 1, N 3, N 7, N 8, N 11

N 4, N 5, N 6, N 9, N 10

70051

70061

-

-

8

N 2

N 1, N 3, N 7, N 8, N 11

N 4, N 5, N 6, N 9, N 10

-

-

10672

10682

4,0

18

N 2

N 1, N 3, N 7, N 8, N 11

N 4, N 5, N 6, N 9, N 10

10271

-

-

-

12

8

3,0

5,0

-

N 2, N 3

N 1, N 5, N 7, N 8, N 11

N 4, N 6, N 9, N 10

10471

10481

10472

10482

5,0

18

N 2, N 3

N 5, N 8, N 11

N 1, N 4, N 6, N 7, N 9, N 10

70471

70481

-

-

8

N 2, N 3

N 5, N 8, N 11

N 1, N 4, N 6, N 7, N 9, N 10

10291

10301

10292

10302

16

10

4,0

6,0

18

N 2, N 3, N 5

N 5, N 8, N 11

N 1, N 4, N 6, N 7, N 9, N 10

70291

70301

-

-





8

N 2, N 3

N 4, N 5, N 8, N 9, N 11

N 1, N 6, N 7, N 10

10491

10501

10492

10502



6,0


18

N 2, N 3

N 4, N 5, N 8, N 9, N 11

N 1, N 6, N 7, N 10

70491

70501

-

-





8

N 2, N 3, N 9

N 4, N 5, N 8, N 11

N 1, N 6, N 7, N 10

70311

70321

-

-

18

12

4,5

7,0

N 2, N 3, N 9

N 4, N 5, N 8, N 10, N 11

N 1, N 6, N 7

-

-

10692

10702

20


5,0


18

N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

10151

10161

10152

10162



7,0



N 2, N 3, N 4, N 5, N 9, N 10

N 8, N 11

N 1, N 6, N 7

70151

70161

-

-





8

N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

70511

70521

-

-

25

14

5,5

8,0


N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

-

-

10712

10722

6,0

18

N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

10531

10541

10532

10542

25

14

8,0

8,0

N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

70531

70541

-

-

8

N 2, N 3, N 4, N 9, N 10

N 5, N 8, N 11

N 1, N 6, N 7

70551

70561

-

-

32

16

6,0

10,0

N 3, N 4, N 9, N 10

N 2, N 5, N 8, N 11

N 1, N 6, N 7

10571

10581

10572

10582

18

10,0

18

N 3, N 4, N 9, N 10

N 2, N 5, N 8, N 11

N 1, N 6, N 7

70571

70581

-

-

8

N 3, N 4, N 10

N 2, N 5, N 8, N 9, N 11

N 1, N 7

70591

70601

-

-

40

8,0

N 4, N 10

N 3, N 5, N 6, N 8, N 9, N 11

N 1, N 2, N 7

10611

10621

10612

10622

22

12,0

12,0

18

N 4, N 10

N 3, N 5, N 6, N 8, N 9, N 11

N 1, N 2, N 7

70611

70621

-

-

8

N 4, N 10

N 3, N 5, N 6, N 8, N 11

N 1, N 2, N 7, N 9

70371

70381

-

-

50

20

8,0

12,5

N 10

N 4, N 5, N 6, N 8, N 11

N 1, N 2, N 3, N 7, N 9

10631

10641

10632

10642

25

14,0

14,0

18

N 10

N 4, N 5, N 6, N 8, N 11

N 1, N 2, N 3, N 7, N 9

70631

70641

-

-

8

N 10

N 4, N 5, N 6, N 8, N 11

N 1, N 2, N 3, N 7, N 9



     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 1 - Т30К4; N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 7 - ВК3; ВК3-М; N 8 - ВК6-ОМ, ВК6-М; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.
