ГОСТ 24251-80 Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом 20° . Конструкция и размеры (с Изменениями N 1, 2)Постановление Госстандарта СССР от 19.06.1980 N 2914ГОСТ от 19.06.1980 N 24251-80

ГОСТ 24251-80

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 20°

Конструкция и размеры

Triangular throw-away (indexable) carbide cutting inserts
with 20° end-clearance angle. Design and dimensions

МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1982-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

     1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2914

     3. ВВЕДЕН ВПЕРВЫЕ

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80	3
ГОСТ 19086-80	4

     5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3630

     6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)


     Требования настоящего стандарта являются обязательными.

     (Введен дополнительно, Изм. N 2)

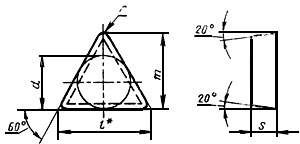

     1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

________________
     * Размер для справок.

мм

Обозначение пластин класса допуска G		Применяе- мость
цифровое	буквенно-цифровое
01431-110308	TEGN-110308		11,0	6,350	3,18	0,8	8,731
01431-160308	TEGN-160308		16,5	9,525		0,8	13,494

     Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ длиной режущей кромки =11,0 мм, толщиной =3,18 мм, радиусом =0,8 мм:

19 6516 0444 110308

     2. Ориентировочная масса пластин указана в приложении 1.

     3. Система обозначения пластин - по ГОСТ 19042.

     4. Технические требования - по ГОСТ 19086.

     5. Применяемые марки сплавов указаны в приложении 2.

     (Введен дополнительно, Изм. N 2).

ПРИЛОЖЕНИЕ 1
Справочное

Обозначение пластин	Ориентировочная масса пластин, г
	из твердого сплава марок		из безвольфрамового твердого сплава марки
	ВК6-ОМ	Т8К7	ТН20
01431-110308	1,55	1,33	0,61
01431-160308	4,28	3,68	1,67

     ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 2).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
01431-110308	N 2	N 15	N 8
01431-160308

     N 2 - ВК6-ОМ; N 8 - ТН20; N 15 - Т8К7


     ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 2).
