ГОСТ 24250-80 Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и размеры (с Изменениями N 1, 2)Постановление Госстандарта СССР от 19.06.1980 N 2914ГОСТ от 19.06.1980 N

     ГОСТ 24250-80

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ


Конструкция и размеры


Triangular throw-away (indexable) carbide cutting inserts with
end-clearance angle and chip-breaking flutes. Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1982-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2914

     3. В настоящий стандарт введен международный стандарт ИСО 883-85 "Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры" в части пластин TPMR

     4. ВВЕДЕН ВПЕРВЫЕ

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




     6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3629

     7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).


     Требования настоящего стандарта являются обязательными.

     (Введен дополнительно, Изм. N 2).

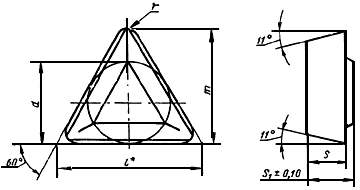

     1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.



________________
     * Размер для справок.



мм

________________
     * См. приложение 4


     Пример условного обозначения при заказе пластин из твердого сплава марки Т15К6 класса допуска U, с длиной режущей кромки =11,0 мм, толщиной =3,18 мм, радиусом =0,4 мм:


19 6613 0441 110304


     (Измененная редакция, Изм. N 1).

     2. Форма и размеры стружколомающих канавок указаны в приложении 1.

     3. Ориентировочная масса пластин указана в приложении 2.

     4. Система обозначения пластин - по ГОСТ 19042.

     5. Технические требования - по ГОСТ 19086.

     6. Применяемые марки сплавов указаны в приложении 3.

     (Введен дополнительно, Изм. N 2).



ПРИЛОЖЕНИЕ 1
Рекомендуемое


     Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт.1, 2 и в таблице.

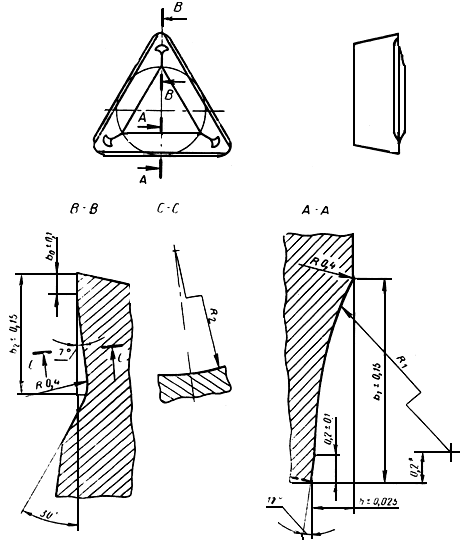

Форма 1 для пластин: 01332-110304, 01332-160304,
01322-110304, 01322-160304

________________
     * Размер для справок.


Черт.1

________________
     * Размер для справок.

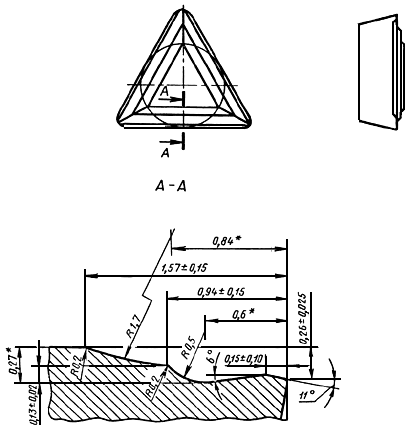

Черт.2



мм



ПРИЛОЖЕНИЕ 2
Справочное



     ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 2)



ПРИЛОЖЕНИЕ 3
Рекомендуемое


Применяемые марки сплавов пластин


     N 7 - Т15К6; N 8 - ТН20; N 11 - ВП1255



ПРИЛОЖЕНИЕ 4
Справочное


Применение пластин


     Примечание. + - пластины основного применения, стандартизованные.

     ++ - пластины ограниченного применения, нестандартизованные.

     +++ - пластины, не рекомендуемые для применения.


     ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. N 2).
