ГОСТ 21026-75 Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 28.07.1975 N 1957ГОСТ от 28.07.1975 N 21026-75


     ГОСТ 21026-75

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК

Сортамент

Hot-rolled channel sections with outward flanges for trolleys.
Dimensions



ОКП 09 2500

Дата введения 1977-01-01



     ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. N 1957

     Ограничение срока действия снято Постановлением Госстандарта от 19.06.91 N 896

     ВЗАМЕН ГОСТ 5157-53 в части швеллера с отогнутой полкой для вагонеток

     ИЗДАНИЕ с Изменением N 1, утвержденным в октябре 1986 г. (ИУС 1-87), Поправкой (ИУС 9-91)


     Настоящий стандарт устанавливает сортамент горячекатаных швеллеров с отогнутой полкой для вагонеток.

     (Введен дополнительно, Изм. N 1).

     1a. По точности прокатки швеллеры изготовляются:

     - высокой точности - А,

     - обычной точности - В.

     Примечание. Категория качества определяется с учетом качества стали, использованной для изготовления швеллеров.


     (Измененная редакция, Изм. N 1, Поправка).

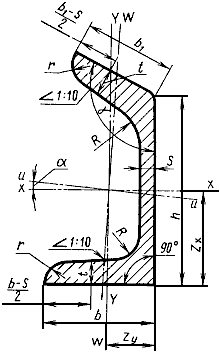

     1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.








Обозначения к чертежу и табл.1 и 2:


 - высота швеллера;

 - ширина полки;

 - ширина отогнутой полки;

 - толщина стенки;

 - средняя толщина полки;

 - радиус внутреннего закругления;

 - радиус закругления полки;

 - внутренний угол наклона полки;

 - момент инерции;

 - радиус инерции;

 - расстояние центра тяжести до оси ;

 - расстояние центра тяжести до оси .


     2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в табл.1 и 2.



Таблица 1






Обо- значе- ние про- филя

Номин.


Пред. откл.


Номин.


Пред. откл.


Номин.


Пред. откл.


Номин.


Пред. откл.


Номин.


Пред. откл.


Пло- щадь сече- ния, см

Масса 1 м, кг


мм


град


СП-10


100


±2


55


+1,5


40


±1,5


9


+0,7


11


23,0


15,5


11


5,5


123


±30'


18,6


14,6


-1,0

СП-12


120


±2


60


+1,5


45


±1,5


11


+0,7


13


24,5


17,0


13


6,5


126


±30'


25,5


20,0


-1,0


     Примечание. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см.



Таблица 2



Обозначение профиля

Ось


Ось


Ось


Ось


Угол наклона осей

, см


, см


, см


, см


, см


, см


, см


, см


, см


, см


СП-10


305,50


4,10


33,48


1,36


304,19


4,09


34,89


1,38


0,064


4,96


1,50


СП-12

594,75

4,87

55,86

1,49

589,93

4,85

61,72

1,57

0,059

6,025

1,62



     Предельные отклонения для швеллеров высокой точности должны быть не более: по высоте  мм, по толщине ±0,7 мм.

     (Измененная редакция, Изм. N 1, Поправка).

     3. Швеллеры изготовляют длиной от 2 до 9 м:

     - мерной длины;

     - кратной мерной длины.

     (Измененная редакция, Изм. N 1).

     4. (Исключен, Изм. N 1).

     5. Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

     обычной точности:

     +40 мм - для швеллеров длиной до 4 м;

     +60 мм - для швеллеров длиной св. 4 до 6 м;

     +80 мм - для швеллеров длиной св. 6 м.

     высокой точности:

     +40 мм - для швеллеров длиной св. 4 м до 7 м и +5 мм на каждый метр свыше 7 м.

     6. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать:

     0,4% длины - обычной точности;

     0,3% длины - высокой точности.

     5, 6. (Измененная редакция, Изм. N 1, Поправка).

     7. Контроль размеров проводят на расстоянии не менее 500 мм от торца штанги. Толщину стенки швеллера измеряют у торца штанги, высоту - в плоскостях .

     Контроль толщины полок швеллеров проводится по калибрам в валках при их расточке.

     8. Скручивание вокруг продольной оси не допускается.

     (Измененная редакция, Изм. N 1).
