ГОСТ 20771-82 Коронки твердосплавные напаиваемые типа 35. Конструкция и размерыПостановление Госстандарта СССР от 18.08.1982 N 3278ГОСТ от 18.08.1982 N 20771-82


     ГОСТ 20771-82

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОРОНКИ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 35

Конструкция и размеры

Hard metal brazed tips type 35. Design and dimensions



МКС 77.160
ОКП 19 6000

Дата введения 1983-07-01



     Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. N 3278 дата введения установлена 01.07.83

     ВЗАМЕН ГОСТ 20771-75

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на твердосплавные коронки для концевых фрез со спиральным зубом.

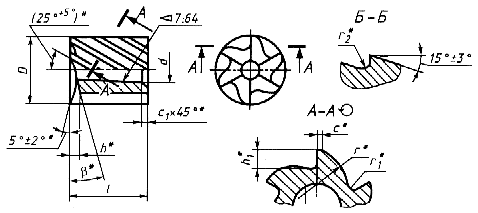

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.




     Зуб винтовой правый.
_____________
     * Размеры для пресс-форм.



Размеры, мм



Обозначение коронок



±0,5


±0,25


+0,8


+0,8


±2°

Число зубьев

номин.

пред. откл.

35010

10,5

±0,35

10

4,3

1,3

2,1

7,5

0,3

0,3

0,4

0,8

13°

6

35030

12,5

12

5,5

1,5

2,3

9,0

0,4

35050

14,5

±0,40

8

6,5

2,5

11,0

0,5

0,5

35070

18

35090

16,5

±0,50

10

7,8

1,8

2,7

11,5

0,5

0,6

1,0

13°

6

35110

20

35130

19,0

10

9,2

2,0

3,0

12,8

0,8

1,2

11°

8

35150

20

35170

21,0

±0,60

15

10,5

3,2

14,4

0,4

0,8

35190

23,0

11,8

3,5

16,0



     3. Размеры выкрашиваний на рабочей части коронок не должны превышать 0,5 мм; на нерабочей части не должны превышать 0,8 мм.

     4. Условное обозначение коронок - по ГОСТ 25393-90.

     5. Ориентировочная масса коронок указана в приложении.

     6. Технические требования - по ГОСТ 2209-90.



ПРИЛОЖЕНИЕ
Справочное


Ориентировочная масса пластин



Обозначение коронок

Ориентировочная масса пластин в г из твердого сплава марок

Т5К10

Т14К8

Т15К6

Т30К4

Т5К12

ТТ10К8Б

ТТ7К12

35010

5,7

5,05

5,05

4,3

5,95

6,10

5,9

35030

11,3

10,00

10,00

8,5

11,80

12,10

11,7

35050

9,6

8,50

8,45

7,2

9,95

10,28

9,9

35070

24,2

21,50

21,30

18,1

25,10

25,91

25,0

35090

15,7

13,90

13,80

11,7

16,30

16,81

16,2

35110

32,9

29,20

29,00

24,6

34,10

35,22

33,9

35130

22,5

20,00

19,90

16,9

23,40

24,09

23,3

35150

51,5

45,60

45,40

38,6

53,40

55,13

53,1

35170

43,2

38,30

38,00

32,4

44,80

46,25

44,6

35190

49,9

44,20

44,00

37,4

51,70

53,42

51,5



Продолжение



Обозначение коронок

Ориентировочная масса пластин в г из твердого сплава марок

ВК3, ВК3М

ВК4

ВК6, ВК6М, ВК60М

ВК8

ВК10М,
ВК100М

ТТ8К6

ТТ20К9

35010

6,8

6,75

6,65

6,6

6,46

5,83

5,59

35030

13,4

13,40

13,20

13,0

12,81

11,56

11,08

35050

11,4

11,3

11,20

11,0

10,88

9,82

9,41

35070

28,7

28,50

28,20

27,9

27,43

24,77

23,72

35090

18,6

18,50

18,30

18,0

17,80

16,07

15,39

35110

39,0

38,70

38,30

37,9

37,28

33,67

32,25

35130

26,7

26,50

26,30

26,0

25,50

23,03

22,06

35150

61,0

60,60

60,00

59,3

58,37

52,77

50,49

35170

51,2

50,90

50,30

49,7

48,96

44,22

42,35

35190

59,1

58,80

58,10

57,4

56,55

51,07

48,92
