ГОСТ 19521-74 Сварка металлов. Классификация Постановление Госстандарта СССР от 18.02.1974 N 445 ГОСТ от 18.02.1974 N 19521-74
ГОСТ 19521-74
Группа В00
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАРКА МЕТАЛЛОВ
Классификация
Welding of metals. Classification
Дата введения 1975-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 18 февраля 1974 г. N 445
ПРОВЕРЕН в 1989 г.
СРОК ДЕЙСТВИЯ ПРОДЛЕН Постановлением Госстандарта СССР от 09.06.89 N 1522 до 01.01.95*
___________
* Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС N 4 1994 г.). - Примечание .
ПЕРЕИЗДАНИЕ. Ноябрь 1990 г.
1. Настоящий стандарт устанавливает классификацию сварки металлов по основным физическим, техническим и технологическим признакам.
2. Основные признаки и ступени классификации приведены в табл. 1.
Таблица 1
|
|
|
|
|
|
| Вид источника энергии, непосредственно используемого для образования сварного соединения | Вид |
Технические | Способ защиты металла в зоне сварки |
|
Технологические | Установлены для каждого вида сварки отдельно |
|
3. Классификация сварки по физическим признакам приведена в табл. 2.
Таблица 2
|
|
|
|
| Электрошлаковая |
| Электронно-лучевая |
| Плазменно-лучевая |
Термический | Ионно-лучевая |
| Тлеющим разрядом |
| Световая |
| Индукционная |
| Газовая |
| Термитная |
| Литейная |
|
|
| Диффузионная |
| Индукционнопрессовая |
Термомеханический | Газопрессовая |
| Термокомпрессионная |
| Дугопрессовая |
| Шлакопрессовая |
| Термитнопрессовая |
| Печная |
|
|
Механический | Взрывом |
| Ультразвуковая |
| Трением |
| Магнитоимпульсная |
Примечания:
1. Диффузионная сварка может осуществляться с применением большинства источников энергии, используемых при сварке металлов, но выделяется как самостоятельный вид сварки по относительно длительному воздействию повышенной температуры и незначительной пластической деформации.
2. В комбинированных технологических процессах возможно одновременное использование разных видов сварки.

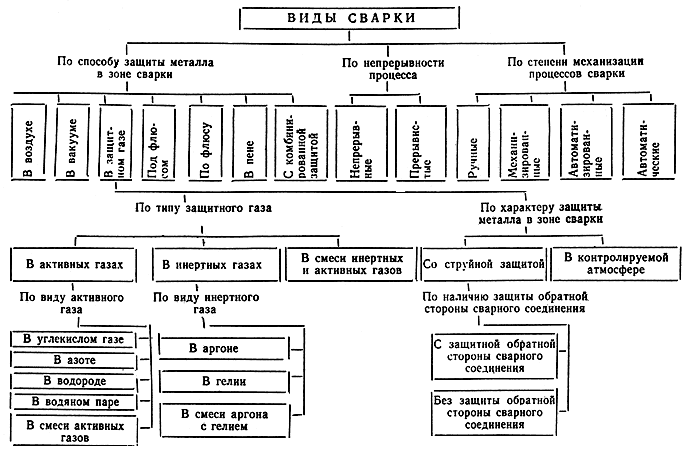

4. Классификация видов сварки по техническим признакам приведена на черт. 1.

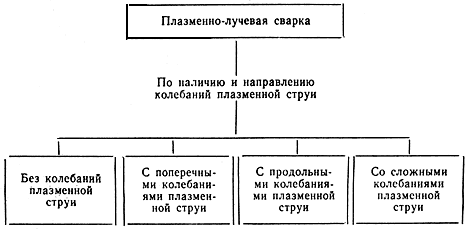

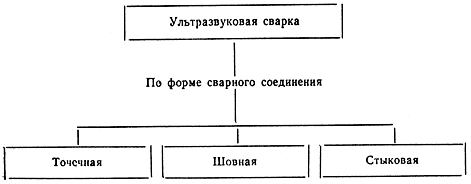

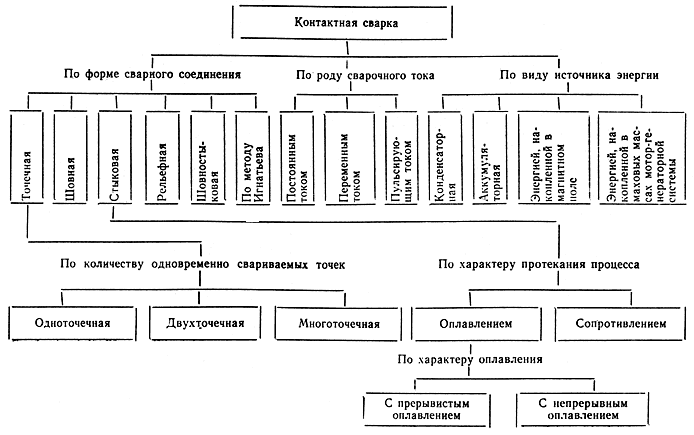

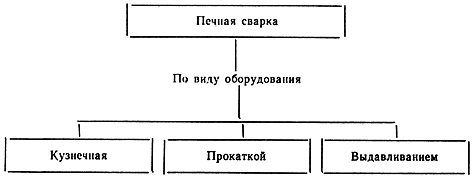

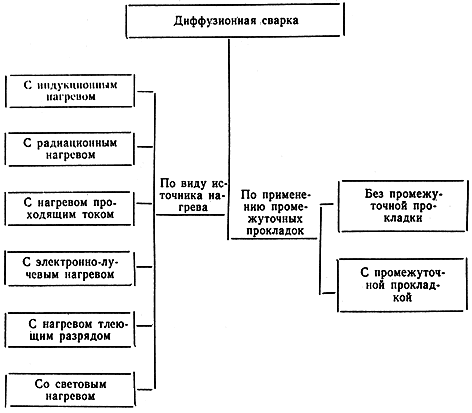

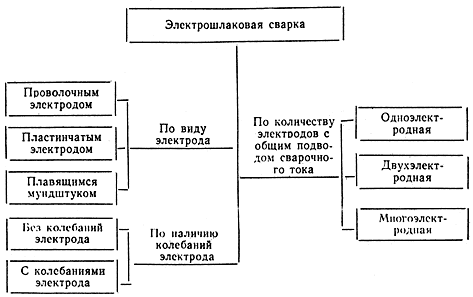

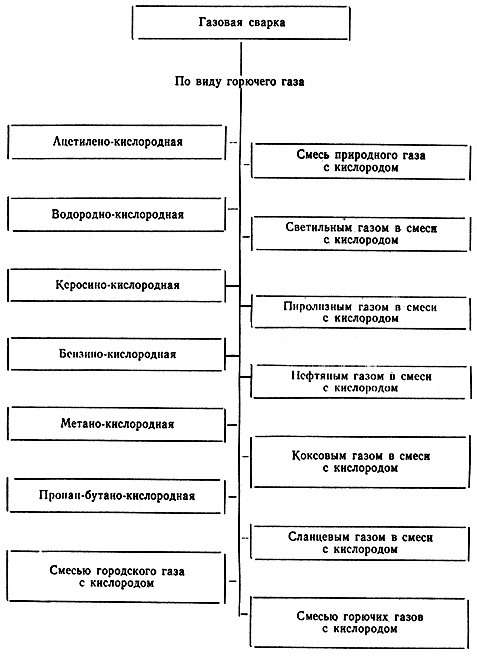

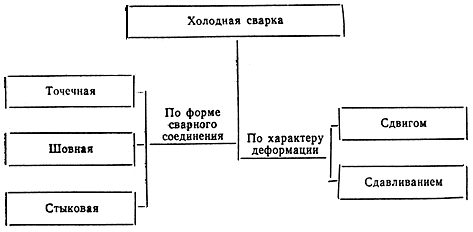

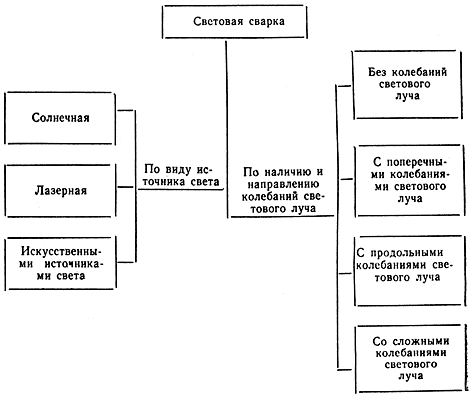

5. Классификация видов сварки по технологическим признакам приведена на черт. 2-12.
6. Термины и определения даны в приложении.
Черт. 1

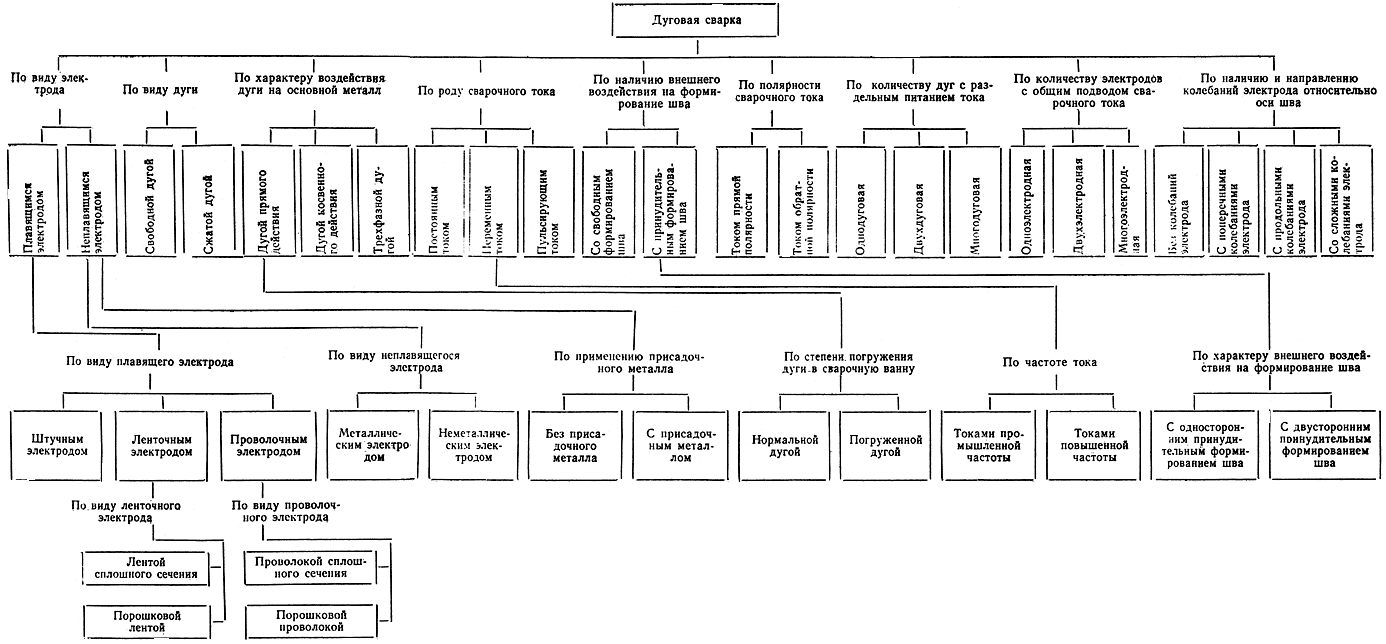

Черт. 2
Черт. 3
Черт. 4
Черт. 5
Черт. 6
Черт. 7
Черт. 8
Черт. 9
Черт. 10
Черт. 11
Черт. 12
ПРИЛОЖЕНИЕ
Справочное
|
|
|
|
Термомеханический класс сварки | Виды сварки, осуществляемые с использованием тепловой энергии и давления |
Механический класс сварки | Виды сварки, осуществляемые с использованием механической энергии и давления |
Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1991
