ГОСТ 19128-73

Группа В42

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПА Р50

Конструкция и размеры

Double-headed fish plates for P50 rails.
Design and dimensions



Дата введения 1975-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР

     РАЗРАБОТЧИКИ

     В.Ф.Афанасьев, канд. техн. наук; К.И.Красиков, канд. техн. наук; А.К.Гучков; А.К.Кузнецов; В.И.Гришина; С.И.Рудюк; В.Ф.Коваленко; Л.Ф.Кузнецов; В.И.Багузин

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.73 N 2158

     3. Стандарт соответствует СТ СЭВ 1669-79 в части технических требований

     4. ВЗАМЕН ГОСТ 4133-54 в части накладок к рельсам типа Р50

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначения НТД, на которые дана ссылка

Номер пункта

ГОСТ 4133-73

7

СТ СЭВ 1669-79

1



     6. Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

     7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями N 1, 2, утвержденными в ноябре 1979 г., декабре 1989 г. (ИУС 12-79, 4-90)



     1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типа Р50.

     Стандарт соответствует СТ СЭВ 1669-79 в части технических требований.

     (Измененная редакция, Изм. N 2).

     2. Конструкция и размеры накладок должны соответствовать указанным на черт.1 (расчетные данные указаны в приложении).

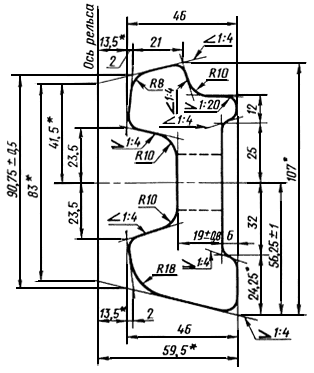

Черт.1

________________

     * Размеры для справок

     Примечания:

     1. Радиусы закруглений, не указанные на чертеже, выполняются размером 2-6 мм.

     2. Предельные отклонения не должны превышать ±1,0 мм.

     3. Исполнения накладок и расположение болтовых отверстий с наружной стороны накладок должны соответствовать указанным на черт.2.

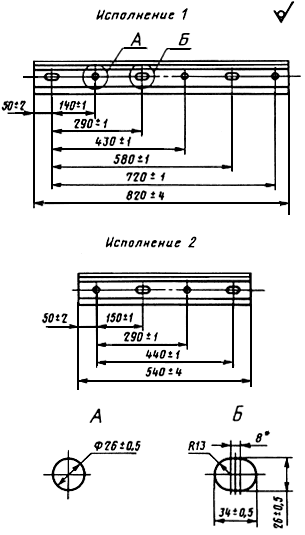

Черт.2

________________

     * Размеры для справок

     Примечание. Размеры отверстий указаны со стороны продавливания.


     Выбор исполнения накладок устанавливается по соглашению сторон.

     Условное обозначение накладки к рельсам типа Р50 исполнения 1:


Накладка 1Р50 ГОСТ 19128-73


     То же, исполнения 2:


Накладка 2Р50 ГОСТ 19128-73

     2, 3. (Измененная редакция, Изм. N 1).

     4-6. (Исключены, Изм. N 1).

     7. Технические требования - по ГОСТ 4133.



ПРИЛОЖЕНИЕ
Справочное

РАСЧЕТНЫЕ ДАННЫЕ

Площадь поперечного сечения проката, см

30,05

Расстояние до центра тяжести, см:

     от верха накладки

5,38

     от низа накладки

5,07

     от внешней грани

2,18

Угол наклона осей к горизонту:

     главной

-4° 39'

     центральной

25° 36'

Момент инерции, см:

относительно центральных осей:


     горизонтальной

281,0

     вертикальной

40,9

     центробежный

-19,7

относительно главных осей:

     наибольший

281,0

     наименьший

39,3

Момент сопротивления, см:

     по верху накладки

52,2

     по низу накладки

55,4

     по внешней грани (наибольший)

18,8

Масса, кг:


     1 м проката

23,59

     накладки исполнения 1

18,77

     накладки исполнения 2

12,36


     Примечание. Масса определена исходя из номинальных размеров и плотности стали 7,85.



     ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 2).
