ГОСТ 19127-73 Накладки двухголовые к рельсам типа Р43. Конструкция и размеры (с Изменением N 1) Постановление Госстандарта СССР от 14.09.1973 N 2157 ГОСТ от 14.09.1973 N 19127-73

ГОСТ 19127-73

Группа В42

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПА Р43

Конструкция и размеры

Double-headed fish plates for P43 rails.
Design and dimensions

ОКП 11 3100

Дата введения 1975-01-01

     УТВЕРЖДЕН Постановлением Государственного комитета стандартов Совета Министров СССР от 14 сентября 1973 г. N 2157.

     ВЗАМЕН ГОСТ 4133-54 в части накладок к рельсам типа Р43

     Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

     ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменением N 1, утвержденным в июне 1985 г. (ИУС 9-85)


     1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типа Р43.

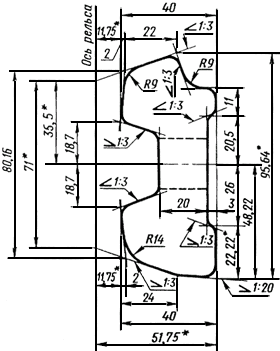

     2. Конструкция и размеры накладок должны соответствовать указанным на черт.1 (расчетные данные указаны в приложении).

Черт.1

________________

     * Размеры для справок

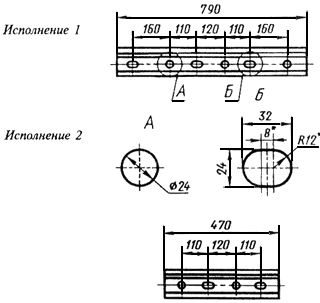

     3. Исполнения накладок и расположение болтовых отверстий с наружной стороны накладок должны соответствовать указанным на черт.2.

Черт.2

________________

     * Размеры для справок


     Выбор исполнения накладок устанавливается по согласованию между изготовителем и потребителем.

     Условное обозначение накладки к рельсам типа Р43 исполнения 1:

Накладка 1Р43 ГОСТ 19127-73

То же, исполнения 2.

Накладка 2Р43 ГОСТ 19127-73.

     (Измененная редакция, Изм. N 1).

     4. Радиусы закруглений, не указанные на чертеже, выполняются размером 2-6 мм.

     5. Предельные отклонения по размерам накладки в миллиметрах должны соответствовать указанным ниже:

	По размерам болтовых отверстий со стороны продавливания	±0,5
	По смещению отверстий от номинального расположения	±1,0
	По высоте
	По толщине шейки	±0,8
	По длине	±4,0

     Высота накладки проверяется шаблоном по опорным поверхностям.

     6. Размеры, на которые не установлены предельные отклонения, в готовых накладках не контролируются, но должны обеспечиваться технологией с точностью до ±1,0 мм.

     7. Технические требования - по ГОСТ 4133-73.

ПРИЛОЖЕНИЕ
Справочное

РАСЧЕТНЫЕ ДАННЫЕ

Площадь поперечного сечения проката, см	26,65
Расстояние до центра тяжести, см:
от верха накладки	4,92
от низа накладки	4,53
от внешней грани	1,88
Угол наклона осей к горизонту:
главной	-4° 03'
нейтральной	23° 08'
Момент инерции, см:
относительно центральных осей:
горизонтальной	190,0
вертикальной	27,1
центробежный	-11,6
относительно главных осей:
наибольший	190,8
наименьший	26,3
Момент сопротивления, см:
по верху накладки	38,9
по низу накладки	42,1
по внешней грани (наибольший)	14,4
Масса, кг:
1 м проката	20,92
накладки исполнения 1	16,01
накладки исполнения 2	9,49

     Примечание. Масса определена исходя из номинальных размеров и плотности стали 7850 кг/м.


     ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1).
