ГОСТ 19084-80 Стружколомы сменные многогранные твердосплавные трехгранной формы. Конструкция и размерыПостановление Госстандарта СССР от 19.06.1980 N 2905ГОСТ от 19.06.1980 N 19084-80


     ГОСТ 19084-80

Группа В56


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТРУЖКОЛОМЫ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ

Конструкция и размеры

Triangular throw-away (indexable) carbide chip breakers.
Design and dimensions



МКС 77.160
ОКП 19 6000

Дата введения 1982-01-01



     Постановлением Государственного комитета СССР по стандартам от 19 июня 1980 г. N 2905 дата введения установлена 01.01.82

     Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3624

     ВЗАМЕН ГОСТ 19084-73

     ПЕРЕИЗДАНИЕ

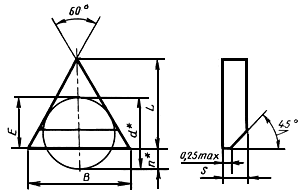

     1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.


________________
     * Размеры для справок.



Размеры, мм



Обозначение стружколомов

Длина режущей кромки


±0,1

Масса, г

цифровое

буквенно-
цифровое

Приме-
няемость

90-1110

СТ-1110

11,0

6,350

8,53

8,8

1,58

5,35

1,00

0,8

90-1115

СТ-1115

7,96

8,2

4,78

1,57

0,7

90-1614

СТ-1614

16,5

9,525

12,84

13,8

2,38

8,08

1,45

2,7

90-1620

СТ-1620

12,26

13,2

7,50

2,03

2,5

90-1628

СТ-1628

11,49

12,3

6,72

2,80

2,2

90-2213

СТ-2213

22,0

12,700

17,68

19,4

11,33

1,37

5,5

90-2225

СТ-2225

16,51

18,1

10,16

2,54

4,7

90-2248

СТ-2248

14,23

15,4

7,88

4,82

3,5

90-2725

СТ-2725

27,5

15,875

21,27

23,6

13,34

2,54

8,1

90-2748

СТ-2748

18,99

20,9

11,06

4,82

6,5



     Пример условного обозначения при заказе стружколомов из твердого сплава марки ВК8 с величиной порожка =1,0 мм, для режущей пластины длиной =11,0 мм:


19 6525 0421 1110


     2. Система обозначений стружколомов - по ГОСТ 19042-80.

     3. Технические требования - по ГОСТ 19086-80.
