ГОСТ 19080-80 Пластины опорные сменные многогранные твердосплавные пятигранной формы. Конструкция и размеры (с Изменением N 1)Постановление Госстандарта СССР от 19.06.1980 N 2905ГОСТ от 19.06.1980 N 19080-80


ГОСТ 19080-80

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ПЯТИГРАННОЙ ФОРМЫ

Конструкция и размеры

Pentagon throw-away (indexable) carbide shims.
Design and dimensions



МКС 77.160
ОКП 19 6000

Дата введения 1982-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2905

     3. ВЗАМЕН ГОСТ 19080-73

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

2

ГОСТ 19086-80

3



     5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3623

     6. ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1990 г. (ИУС 4-91)


     Требования настоящего стандарта являются обязательными.

     (Введен дополнительно, Изм. N 1).

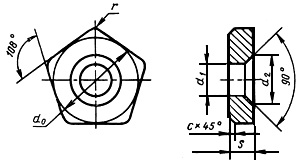

     1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.




Размеры, мм



Обозначение пластин

Длина режущей кромки

Масса, г

цифровое

буквенно-
цифровое

Приме-
няемость

751-0603

OPN-0603

6,9

9,3

3,18

1,2

3,81

6,5

0,5

2,81

751-0903

OPN-0903

9,2

12,5

5,16

8,5

5,10

751-1104

OPN-1104

11,5

15,6

4,76

1,6

6,35

10,5

0,8

12,00

751-1304

OPN-1304

13,8

18,8

2,0

7,93

12,5

17,20

751-1306

OPN-1306

18,8

6,35

23,10

751-1604

OPN-1604

16,1

22,0

4,76

1,2

25,10



     (Измененная редакция, Изм. N 1).

     Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной =3,18 мм, для режущей пластины длиной =6,9 мм:


19 6527 0434 0603
