ГОСТ 19079-80 Пластины опорные сменные многогранные твердосплавные параллелограммной формы. Конструкция и размеры (с Изменением N 1)Постановление Госстандарта СССР от 19.06.1980 N 2905ГОСТ от 19.06.1980 N 19079-80

     ГОСТ 19079-80

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ПАРАЛЛЕЛОГРАММНОЙ ФОРМЫ

Конструкция и размеры

Parallelogram throw-away (indexable) carbide shims. Design and dimensions



МКС 77.160
ОКП 19 6000

Дата введения 1982-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2905

     3. ВЗАМЕН ГОСТ 19079-73

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




     5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3623

     6. ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1990 г. (ИУС 4-91)


     Требования настоящего стандарта являются обязательными.

     (Введен дополнительно, Изм. N 1).

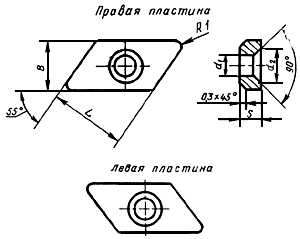

     1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.


Размеры, мм



     Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, правой, толщиной =4,2 мм, для режущей пластины длиной =17 мм:


19 6527 0433 1704-1


То же, левой:


19 6527 0433 1704-2
