ГОСТ 19052-80 Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры (с Изменениями N 1, 2, 3)Постановление Госстандарта СССР от 19.06.1980 N 2907ГОСТ


     ГОСТ 19052-80

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ


Конструкция и размеры

Square throw-away (indexable) carbide cutting inserts with cylindrical
holes and chip-breaking flutes on one face only. Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1982-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2907

     3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры" в части пластин SNMM

     4. ВЗАМЕН ГОСТ 19052-73

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

5

ГОСТ 19086-80

6



     6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3618

     7. ИЗДАНИЕ с Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)


     Требования настоящего стандарта являются обязательными.

     (Введен дополнительно, Изм. N 3).

     1. (Исключен, Изм. N 2).

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.


________________
     * Размер для справок.



мм



Обозначение пластин классов допусков


U

M

цифровое

буквенно-
цифровое

Приме-
няе-
мость*

цифровое

буквенно-
цифровое

Приме-
няе-
мость*

03114-090304

SNUM-090304

03124-090304

SNMM-090304

9,525

3,81

3,18

0,4

1,808

03114-090308

SNUM-090308

03124-090308

SNMM-090308

0,8

1,644

03114-120404

SNUM-120404

03124-120404

SNMM-120404

12,700

5,16

4,76

0,4

2,465

03114-120408

SNUM-120408

03124-120408

SNMM-120408

0,8

2,301

03114-120412

SNUM-120412

03124-120412

SNMM-120412

1,2

2,137

03114-150412

SNUM-150412

03124-150412

SNMM-150412

15,875

6,35

1,2

2,795

03114-150416

SNUM-150416

03124-150416

SNMM-150416

1,6

2,630

-

-

03124-150608

SNMM-150608

6,35

0,8

2,959

-

-

03124-150612

SNMM-150612

1,2

2,795

03114-190612

SNUM-190612

03124-190612

SNMM-190612

19,050

7,93

1,2

3,452

03114-190616

SNUM-190616

03124-190616

SNMM-190616

1,6

3,288

03114-190624

SNUM-190624

03124-190624

SNMM-190624

2,4

2,951

03114-250716

SNUM-250716

03124-250716

SNMM-250716

25,400

9,12

7,93

1,6

4,598

03114-250724

SNUM-250724

03124-250724

SNMM-250724

2,4

4,274

________________
     * См. приложение 4.


     Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, с длиной режущей кромки =9,5 мм, толщиной =3,18 мм, радиусом =0,4 мм, со стружколомающей канавкой типа 1:


19 6524 0370 090304-1


     (Измененная редакция, Изм. N 3).

     То же, со стружколомающей канавкой типа 2:


19 6527 0370 090304-2


     (Измененная редакция, Изм. N 2).

     3.  Тип, форма и размеры стружколомающих канавок указаны в приложении 1.

     4. Ориентировочная масса пластин указана в приложении 2.

     5. Система обозначений пластин - по ГОСТ 19042.

     6. Технические требования - по ГОСТ 19086.

     7. Применяемые марки сплавов указаны в приложении 3.

     (Введен дополнительно, Изм. N 3).



ПРИЛОЖЕНИЕ 1
Рекомендуемое

     Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт.1-5 и в табл.1 и 2.

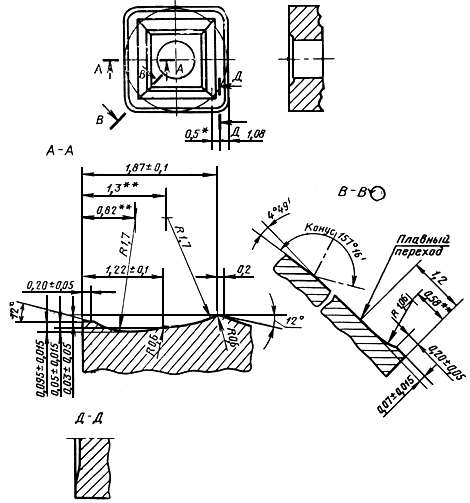

Тип 1


Черт.1



Таблица 1


мм


9,525

-

5

1,0

25°

12,700

7

20°

15,875

3,2

-

1,6

19,050

25,400

3,8

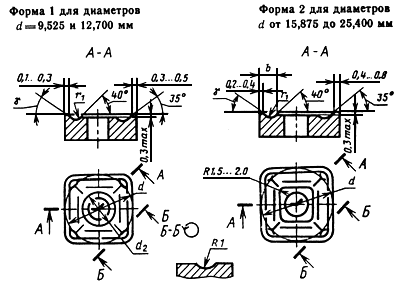

Форма 1 для пластин 031.4-090304; 031.4-120404

Тип 2

________________
     * Размеры для справок.


Черт.2

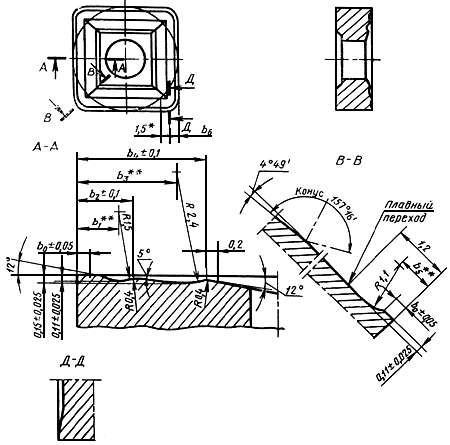

Форма 2 для пластины 031.4-090308

Тип 2

________________
     * Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 0,5 мм.

     ** Размеры для справок.


Черт.3

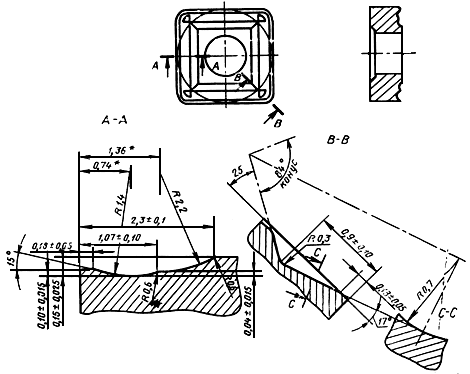

Форма 3

Тип 2

________________
     * Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.

     ** Размеры для справок.


Черт.4

Таблица 2


мм

Пластина


031.4-120408

0,20

0,88

1,22

2,22

2,80

0,68

1,08

031.4-150608

031.4-120412

0,25

0,93

1,27

2,27

2,85

0,73

1,20

031.4-150412

031.4-150612

031.4-150516

0,40

1,08

1,42

2,42

3,00

0,88

1,60

031.4-190612

1,20



     (Измененная редакция, Изм. N 3).

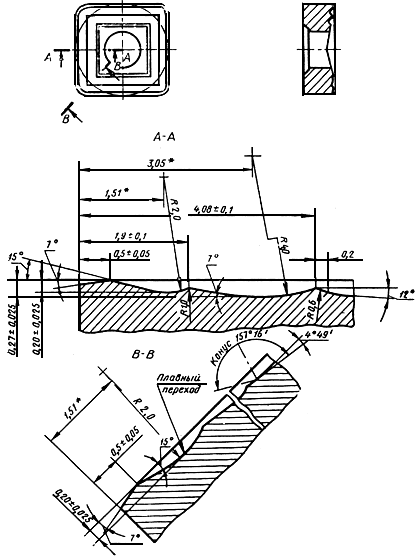

Форма 4 для пластин 031.4-190616; 031.4-250716; 031.4-190624; 031.4-250724

Тип 2

________________
     * Размеры для справок.

     (Измененная редакция, Изм. N 1).


Черт.5



ПРИЛОЖЕНИЕ 2
Справочное


Ориентировочная масса пластин





Ориентировочная масса пластин, г

Цифровое обозначение пластин

из твердого сплава марок

из без-
вольфра-
мовых твердых сплавов

из твердых сплавов
с покрытием



ВК6-ОМ

ВК6

ВК8

ВК10-ХОМ

Т5К10

Т14К8

Т15К6

КНТ16, ТН20

ВП255

ВП3115

ВП3325

03114-090304

3,57

3,57

3,52

3,48

3,09

2,80

2,75

1,39

3,27

3,57

3,52

03124-090304

03114-090308

3,55

3,55

3,50

3,47

3,07

2,79

2,74

1,39

3,27

3,55

3,50

03124-090308

03114-120404

9,39

9,39

9,26

9,16

8,12

7,36

7,23

3,66

8,61

9,39

9,26

03124-120404

03114-120408

9,39

9,39

9,26

9,16

8,12

7,36

7,23

3,66

8,61

9,39

9,26

03124-120408

03114-120412

9,34

9,34

9,21

9,15

8,08

7,32

7,20

3,64

8,60

9,34

9,21

03124-120412

03114-150412

14,60

14,60

14,40

14,25

12,70

11,50

11,30

5,69

13,39

14,60

14,40

03124-150412

03114-150416

14,60

14,60

14,40

14,25

12,60

11,40

11,20

5,69

13,39

14,60

14,40

03124-150416

03114-190612

28,00

28,00

27,60

27,32

24,20

21,90

21,60

-

25,66

28,00

27,60

03124-190612

03114-190616

27,90

27,90

27,50

27,30

24,10

21,90

21,50

-

25,57

27,90

27,50

03124-190616

03114-190624

27,50

27,50

27,20

26,92

23,80

21,60

21,20

-

25,29

27,50

27,20

03124-190624

03114-250716

64,40

64,40

63,50

62,86

55,70

50,50

49,60

-

59,05

64,40

63,50

03124-250716

03114-250716

64,20

64,20

63,30

62,66

55,50

50,30

49,40

-

58,89

64,20

63,30

03124-250724

03124-150608

-

-

19,30

-

17,05

15,43

15,15

7,65

19,29

20,10

19,30

03124-150612

-

-

19,21

-

16,94

15,34

15,07

7,59

19,20

20,01

19,21



     ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 3).



ПРИЛОЖЕНИЕ 3
Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

03114-090304

N 7, N 9, N 11

N 1, N 2, N 3, N 10

N 4, N 5, N 6, N 8

03124-090304

-

-

N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11

03114-090308

N 7, N 9, N 11

N 1, N 2, N 3

N 4, N 5, N 6, N 8, N 10

03124-090308

N 5, N 7, N 11

N 1, N 2

N 3, N 4, N 6, N 8, N 9, N 10

03114-120404

N 7, N 9

N 1, N 2, N 3, N 5, N 11

N 4, N 6, N 8, N 10

03124-120404

N 5, N 7, N 11

-

N 1, N 2, N 3, N 4, N 6, N 8, N 9, N 10

03114-120408

N 5, N 7, N 8, N 9, N 11

N 1, N 2, N 3, N 4, N 6, N 10

-

03124-120408

N 4, N 5, N 7, N 11

N 1, N 2, N 3, N 4, N 6, N 9

N 8, N 10

03114-120412

N 5, N 7, N 9, N 11

N 3, N 4, N 6

N 1, N 2, N 8, N 10

03124-120412

N 4, N 5, N 7, N 11, N 9

N 1, N 2, N 3

N 6, N 8, N 10

03114-150412

N 5, N 7, N 8, N 9, N 10, N 11

N 3, N 4, N 6

N 2

03124-150412

N 4, N 5, N 7

N 1, N 6

N 2, N 3, N 9, N 10, N 11

03114-150416

N 5, N 7, N 10

N 3, N 4, N 6

N 1, N 2, N 8, N 9, N 11

03124-150416

N 7

N 5

N 1, N 2, N 3, N 4, N 6, N 8, N 9, N 10, N 11

03114-150608

N 4, N 5, N 7, N 10

N 6, N 9

N 8, N 11

03114-150612

N 4, N 5, N 7, N 10

N 6, N 9

N 8, N 11

03114-190612

N 4, N 5, N 7, N 10

N 6

N 1, N 2, N 3, N 9, N 11

03124-190612

-

-

N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

03114-190616

N 4, N 5, N 7, N 10

N 6

N 1, N 2, N 3, N 9, N 11

03124-190616

-

-

N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

03114-190624



N 5, N 7

N 1, N 2, N 3, N 4, N 6, N 9, N 10, N 11

03114-250716

N 4, N 10

N 3, N 7

N 1, N 2, N 3, N 6, N 9, N 11

03124-250716

N 3, N 7

N 4, N 10

N 1, N 2, N 5, N 6, N 9, N 11

03114-250724

N 4, N 5, N 10

N 7

N 1, N 2, N 3, N 6, N 9, N 11

03124-250724

-

N 5

N 1, N 2, N 3, N 4, N 6, N 7, N 9, N 10, N 11

03124-190624

-

-

N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11


     N 1 - ВК10-ХОМ; N 2 - ВК6-ОМ; N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - КНТ16, ТН20; N 9 - ВП3115; N 10 - ВП3325; N 11 - ВП1255.



ПРИЛОЖЕНИЕ 4
Справочное

Применяемость пластин



Обозначение

Пластины со стружколомающими канавками на одной стороне

радиус при вершине

0,4

0,8

1,2

1,6

2,4

9,525

SNMM 0903

+

+

+++

+++

+++

12,7

SNMM 1203

++

++

++

+++

+++


SNMM 1204

++

+

+

++

+++

15,875

SNMM 1504

+++

+++

++

++

+++


SNMM 1506

+++

+

+

++

+++

19,05

SNMM 1906

+++

+++

+

+

++

25,4

SNMM 2507

+++

+++

+++

++

+


SNMM 2509

+++

+++

+++

+++

++


     Примечание. + - пластины основного применения, стандартизованные.

     ++ - пластины ограниченного применения, нестандартизованные.

     +++ - пластины, не рекомендуемые для применения.


     ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. N 3).
