ГОСТ 19048-80 Пластины режущие сменные многогранные твердосплавные шестигранной формы с углом 80° с отверстием и стружколомающими канавками. Конструкция и размеры (с Изменениями N 1, 2)Постановление Госстандарта СССР от 19.06.1980 N 2906ГОСТ от 19


     ГОСТ 19048-80

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ШЕСТИГРАННОЙ ФОРМЫ С УГЛОМ 80°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ


Конструкция и размеры


Hexagon throw-away (indexable) carbide cutting inserts with 80° included angle,
with cylindrical holes and chip-breaking flutes. Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1982-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2906

     3. ВЗАМЕН ГОСТ 19048-73

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

4

ГОСТ 19086-80

5



     5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3614

     6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).


     Требования настоящего стандарта являются обязательными.

     (Введен дополнительно, Изм. N 2).

     1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.



_________________
     * Размер для справок.



мм



Обозначение пластин класса допуска U

цифровое

буквенно-
цифровое

Приме-
няемость

02114-060304

WNUM-060304

6,5

9,525

3,81

3,18

0,4

2,424

02114-060308

WNUM-060308

0,8

2,202

02114-060404

WNUM-060404

8,7

12,700

5,16

4,76

0,4

2,424

02114-080404

WNUM-080404





0,4

3,306

02114-080408

WNUM-080408

10,8

15,875

6,35

0,8

3,084

02114-100408

WNUM-100408





0,8

3,966

02114-100412

WNUM-100412

6,35

1,2

3,743

02114-100608

WNUM-100608

0,8

3,966

02114-100612

WNUM-100612

1,2

3,743

02114-120612

WNUM-120612

12,8

19,050

7,93

1,2

4,625



     Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, с длиной режущей кромки =6,5 мм, толщиной =3,18 мм, радиусом =0,4 мм:


19 6524 0362 060304


     (Измененная редакция, Изм. N 2).

     2. Форма и размеры стружколомающих канавок указаны в приложении 1.

     3. Ориентировочная масса пластин указана в приложении 2.

     4. Система обозначений пластин - по ГОСТ 19042.

     5. Технические требования - по ГОСТ 19086.

     6. Применяемые марки сплавов указаны в приложении 3.

     (Введен дополнительно, Изм. N 2).



ПРИЛОЖЕНИЕ 1
Рекомендуемое

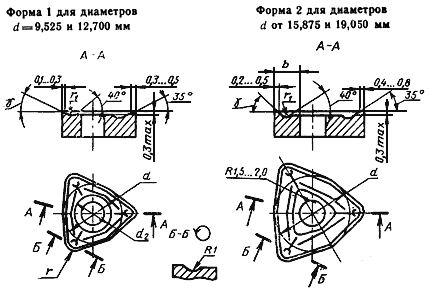

     Форма и размеры стружечных канавок на передней поверхности пластин указаны на чертеже и в таблице.







Размеры, мм





9,525

-

6,5

1,0

25°

12,700

-

8,0

1,0

20°

15,875

3,2

-

1,6

20°

19,050

3,8

-

1,6

20°




ПРИЛОЖЕНИЕ 2
Справочное


Ориентировочная масса пластин





Ориентировочная масса пластин, г

Цифровое обозначение пластин

из твердого сплава марок

из без-
вольф-
рамовых твердых сплавов

из твердого сплава с износостойким покрытием


ВК6-ОМ

ВК10-
ХОМ

BK6

ВК8

T5К10

Т14К8

T15K6

КHT16,
ТН20

ВП1255

ВП3115

ВП3325

02114-060304

3,72

3,62

3,72

3,67

3,22

2,92

2,87

1,45

3,41

3,72

3,67

02114-060308

3,71

3,60

3,71

3,66

3,20

2,90

2,85

1,44

3,40

3,71

3,66

02114-060404

5,71

5,58

5,71

5,64

4,94

4,48

4,40

2,23

5,24

5,71

5,64

02114-080404

9,84

9,60

9,84

9,71

8,50

7,70

7,57

3,83

9,03

9,84

9,71

02114-080408

9,81

9,50

9,81

9,68

8,49

7,69

7,56

3,83

9,01

9,81

9,68

02114-100408

15,10

14,75

15,10

14,90

13,10

11,90

11,70

5,88

13,85

15,10

14,90

02114-100412

15,10

14,75

15,10

14,90

13,00

11,80

11,60

5,88

13,85

15,10

14,90

02114-100608

20,50

20,00

20,50

20,20

17,70

16,00

15,80

7,97

18,79

20,50

20,20

02114-100612

20,40

19,99

20,40

20,10

17,60

16,00

15,70

7,93

18,69

20,40

20,10

02114-120612

28,80

28,51

28,80

28,40

24,90

22,60

22,20

11,20

26,41

28,80

28,40



    ПРИЛОЖЕНИЯ 1, 2 (Измененная редакция, Изм. N 2).



ПРИЛОЖЕНИЕ 3
Рекомендуемое


Применяемые марки сплавов пластин



Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

02114-060304

N 3, N 5, N 7

-

N 4, N 6, N 8, N 9, N 10, N 11

02114-060308

N 3, N 4, N 5, N 7, N 9, N 11

N 6, N 8, N 10

02114-060404

N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

N 1, N 2

N 8

02114-080404

02114-080408

N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

N 1, N 2, N 8

-

02114-100408

N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

-

N 1, N 2, N 8

02114-100412

N 3, N 4, N 5 N 7, N 10

N 6, N 11, N 9

02114-100608

N 3, N 4, N 5, N 6, N 7, N 10, N 11

N 9

02114-100612

N 3, N 4, N 5, N 6, N 7, N 8, N 10

N 9, N 11

N 1, N 2

02114-120612

N 4, N 5, N 6, N 7, N 9, N 10

N 3, N 9, N 11

N 1, N 2, N 8


     N 1 - ВК10-ХОМ; N 2 - ВК6-ОМ; N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - КНТ16, ТН20; N 9 - ВП3115; N 10 - ВП3325; N 11 - ВП1255


     ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. N 2).
