     ГОСТ 19046-80

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ОДНОЙ СТОРОНЕ


Конструкция и размеры


Triangular throw-away (indexable) carbide cutting inserts with cylindrical
holes and chip-breaking flutes on one face only. Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1982-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2904

     3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры" в части пластин TNMM

     4. ВЗАМЕН ГОСТ 19046-80

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

4

ГОСТ 19086-80

5



     6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3612

     7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)


     Требования настоящего стандарта являются обязательными.

     (Введен дополнительно, Изм. N 2).

     1. (Исключен, Изм. N 2).

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.



________________
     * Размер для справок.



мм



Обозначение пластин классов допусков

U

M

цифровое

буквенно-
цифровое

При-
меняе-
мость*

цифровое

буквенно-
цифровое

При-
меняе-
мость*

01114-160304

TNUM-160304

01124-160304

TNMM-160304

16,5

9,525

3,81

3,18

0,4

13,891

01114-160308

TNUM-160308

01124-160308

TNMM-160308

0,8

13,494

01114-160312

TNUM-160312

01124-160312

TNMM-160312

1,2

13,097

01114-160404

TNUM-160404

01124-160404

TNMM-160404

4,76

0,4

13,891

01114-160408

TNUM-160408

01124-160408

TNMM-160408

0,8

13,494

01114-160412

TNUM-160412

01124-160412

TNMM-160412

1,2

13,097

01114-220404

TNUM-220404

01124-220404

TNMM-220404

22,0

12,700

5,16

4,76

0,4

18,653

01114-220408

TNUM-220408

01124-220408

TNMM-220408

0,8

18,256

01114-220412

TNUM-220412

01124-220412

TNMM-220412

1,2

17,859

01114-220416

TNUM-220416

01124-220416

TNMM-220416

1,6

17,463

01114-270612

TNUM-270612

01124-270612

TNMM-270612

27,5

15,875

6,35

6,35

1,2

22,622

01114-270616

TNUM-270616

01124-270616

TNMM-270616

1,6

22,225

________________
     * См. приложение 4.


     Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска M, длиной режущей кромки =16,5 мм, толщиной =3,18 мм, радиусом =0,4 мм, со стружколомающей канавкой типа 1:


19 6524 0360 160304-1


     То же, со стружколомающей канавкой типа 2:


19 6524 0360 160304-2

     (Измененная редакция, Изм. N 2).

     3. Тип, форма и размеры стружколомающих канавок указаны в приложении 1.

     4. Ориентировочная масса пластин указана в приложении 2.

     5. Система обозначений пластин - по ГОСТ 19042.

     6. Технические требования - по ГОСТ 19086.

     7. Применяемые марки сплавов указаны в приложении 3.

     (Введен дополнительно, Изм. N 2).



ПРИЛОЖЕНИЕ 1
Рекомендуемое


     Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт.1-5 и в табл.1 и 2.

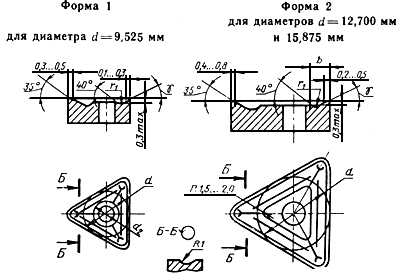

Тип 1



Черт.1



Таблица 1


Размеры, мм




9,525

-

5

1,0

25°

12,700

2,8

-

1,0

25°

15,875

3,6

-

1,6

20°




Форма 1 для пластин 011.4-160304-2; 011.4-220404-2; 011.4-160404-2

Тип 2

________________
     * Размеры для справок.


Черт.2

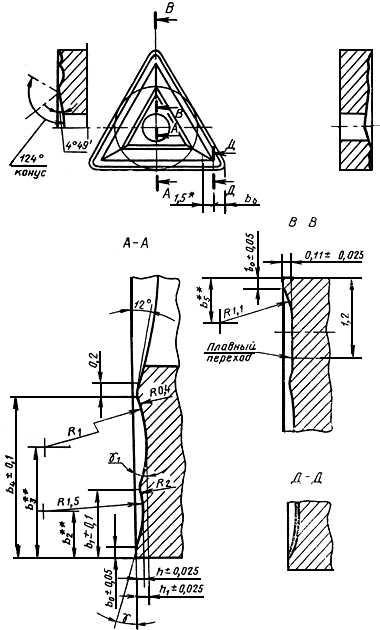

Форма 2

Тип 2

________________
     * Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.

     ** Размеры для справок.


Черт.3



Таблица 2


Размеры, мм



Пластины














011.4-160308-2

0,18

1,02

0,71

1,68

2,41

0,66

1,14

0,09

0,12

2,5

0,6

15°

7°

011.4-160408-2

011.4-160312-2

0,23

1,07

0,76

1,71

2,41

0,71

1,20

0,09

0,12

2,3

0,6

15°

7°

011.4-160412-2

011.4-220408-2

0,20

1,22

0,88

2,22

2,80

0,68

1,14

0,11

0,15

2,4

0,4

12°

5°

011.4-220412-2

0,25

1,27

0,93

2,27

2,85

0,73

1,20

0,11

0,15

2,4

0,4

12°

5°

011.4-270612-2

0,40

1,42

1,08

2,42

3,00

0,88

1,20

0,11

0,15

2,4

0,4

12°

5°

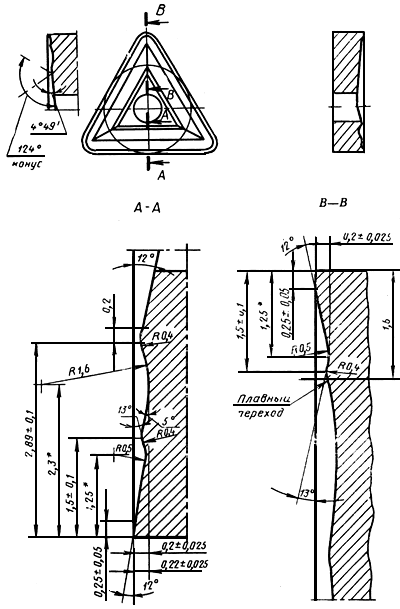

Форма 3 для пластин 011.4-220416-2

Тип 2


________________
     * Размеры для справок.


Черт.4

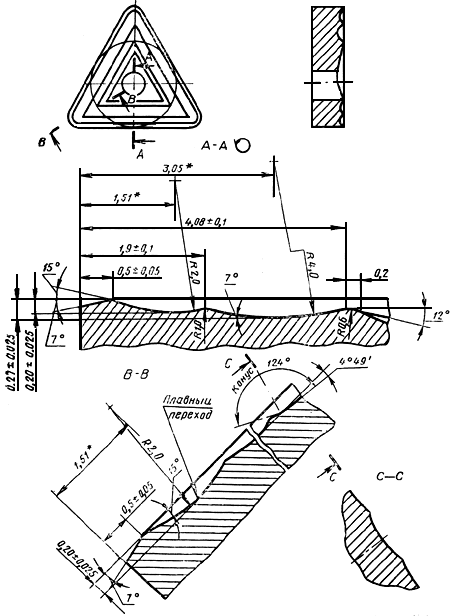

Форма 4 для пластин 011.4-270616-2

Тип 2


________________
     * Размеры для справок.


Черт.5



ПРИЛОЖЕНИЕ 2
Справочное


Ориентировочная масса пластин





Ориентировочная масса пластин, г

Цифровое обозначение пластин

из твердого сплава марок

из безвольфрамовых твердых сплавов

из твердого сплава
с покрытием


ВК6

ВК8

Т5К10

Т15К6

КНТ16, ТН20

ВП3325

ВП3115

ВП1255

01114-160304

4,71

4,65

4,11

3,65

1,84

4,65

4,71

4,33

01124-160304

01114-160308

4,66

4,60

4,03

3,59

1,82

4,60

4,66

4,48

01124-160308

01114-160312

4,59

4,53

3,97

3,53

1,79

4,53

4,59

4,22

01124-160312

01114-160404

7,18

7,08

6,27

5,55

2,80

7,08

7,18

6,60

01124-160404

01114-160408

7,12

7,03

6,16

5,49

2,78

7,03

7,12

6,55

01124-160408

01114-160412

7,01

6,91

6,06

5,40

2,73

6,91

7,01

6,53

01124-160412

01114-220404

12,60

12,40

10,90

9,73

-

12,40

12,60

11,59

01124-220404

01114-220408

12,60

12,40

10,90

9,70

-

12,40

12,60

11,59

01124-220408

01114-220412

12,50

12,30

10,80

9,61

-

12,30

12,50

11,50

01124-220412

01114-220416

12,30

12,20

10,70

9,49

-

12,20

12,30

11,31

01124-220416

01114-270612

26,30

25,90

22,70

20,20

-

25,90

26,30

24,19

01124-270612

01114-270616

26,00

25,70

22,50

20,10

-

25,70

26,00

23,92

01124-270616



     ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 2).



ПРИЛОЖЕНИЕ 3
Рекомендуемое


Применяемые марки сплавов пластин



Цифровое обозначение пластин

Основное применение

Допол-
нительное применение

Применение по специальному заказу

01114-160304

N 3, N 7

-

N 4, N 5, N 8, N 10, N 9, N 11

01124-160304

N 3, N 7

N 4, N 5, N 8, N 10, N 9, N 11

01114-160308

N 3, N 7, N 9, N 11

N 4, N 5, N 8, N 10

01124-160308

-

N 3, N 4, N 5, N 7, N 8, N 9, N 10, N 11

01114-160312

N 3, N 4, N 5, N 7, N 8, N 9, N 10, N 11

01124-160312

01114-160404

01124-160404

01114-160408

N 3, N 7, N 9, N 11

N 5

N 4, N 5, N 8, N 10

01124-160408

01114-160412

N 3, N 7, N 9, N 11

-

N 4, N 8, N 10

01124-160412

-

N 3, N 4, N 5, N 7, N 8, N 10, N 9, N 11

01114-220404

N 3, N 4, N 5, N 7, N 8, N 9, N 10, N 11

01124-220404

01114-220408

N 3, N 5, N 7, N 9

N 4, N 10, N 11

01124-220408

01114-220412

N 3, N 4, N 5, N 7, N 10, N 11

N 4

-

01124-220412

N 3, N 5, N 7, N 9, N 11

-

N 10

01114-220416

N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

-

01114-220416

N 4, N 5, N 6, N 7, N 9, N 10, N 11

N 3

01114-270612

N 4, N 5, N 7, N 10, N 11

-

N 3, N 9

01124-270612

01114-270616

N 4, N 5, N 7, N 10

N 3, N 9, N 11

01124-270616


     N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 7 - Т15К6; N 8 - КНТ16, ТН20; N 9 - ВП3115; N 10 - ВП3225; N 11 - ВП1255.



ПРИЛОЖЕНИЕ 4
Справочное


Применяемость пластин



Обозначение

Пластины со стружколомающими канавками на одной стороне



радиус при вершине



0,4

0,8

1,2

1,6

2,4

6,35

TNMM 1103

++

++

+++

+++

+++

9,525

TNMM 1603

++

++

++

+++

+++

TNMM 1604

++

+

+

++

+++

12,7

TNMM 2204

++

+

+

+

+++

15,875

TNMM 2706

+++

+++

+

+

++

19,05

TNMM 3309

+++

+++

+++

+++

++


     Примечание. + - пластины основного применения, стандартизованные.

     ++ - пластины ограниченного применения, нестандартизованные.

     +++ - пластины, не рекомендуемые для применения.


     ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. N 2).
