ГОСТ 17576-97 Профили прессованные косоугольные трапециевидного отбортованного сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент Постановление Госстандарта России от 22.04.1998 N 136ГОСТ от 21.04.1998 N 17576-97
ГОСТ 17576-97
Группа В52
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ КОСОУГОЛЬНЫЕ ТРАПЕЦИЕВИДНОГО
ОТБОРТОВАННОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ,
АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
Сортамент
Extruded oblique-angled trapezoidal flanged-section shapes
of aluminium, aluminium and magnesium alloys. Dimensions
ОКП 18 1140
МКС 77.140.90
Дата введения 1999-01-01
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов", ОАО "Всероссийский институт легких сплавов (ОАО ВИЛС)
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12-97 от 21 ноября 1997 г.)
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Госстандарт Белоруссии |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикгосстандарт |
Туркменистан | Главная государственная инспекция Туркменистана |
Республика Узбекистан | Узгосстандарт |
Украина | Госстандарт Украины |
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 Межгосударственный стандарт ГОСТ 17576-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4 ВЗАМЕН ГОСТ 17576-81
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает сортамент прессованных косоугольных трапециевидных профилей отбортованного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия
3 ОСНОВНЫЕ ПАРАМЕТРЫ
3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

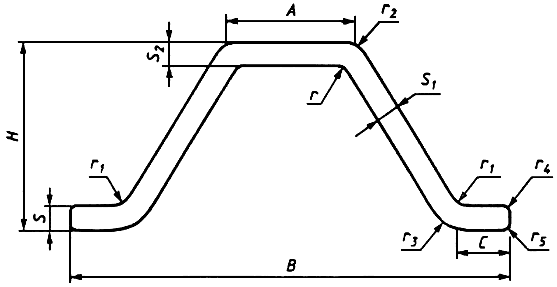

Рисунок 1
Таблица 1 - Номера профилей, размеры и теоретическая масса
|
| Площадь сечения, | Диаметр описанной окруж- ности, мм | Теоретическая масса 1 м сплава, кг | ||||||||||
| Н | В | А | С |
| |
|
|
| |
|
| алюми- ниевого | магни- евого |
540787 | 17,0 | 40,0 | 18,0 | 7,5 | 2,0 | 2,0 | 2,0 | 1,0 | 1,0 | - | 1,238 | 40 | 0,353 | 0,223 |
540788 | 17,0 | 50,0 | 22,2 | 10,0 | 1,5 | 1,5 | 1,5 | 1,0 | 2,0 | - | 1,097 | 50 | 0,313 | 0,975 |
540789 | 17,0 | 66,0 | 20,0 | 18,0 | 2,5 | 2,0 | 3,0 | 5,0 | 2,0 | 8,0 | 2,009 | 66 | 0,573 | 0,362 |
540790 | 17,0 | 92,0 | 20,0 | 27,0 | 2,5 | 2,0 | 3,0 | 5,0 | 2,0 | 8,0 | 2,576 | 92 | 0,734 | 0,464 |
540791 | 20,0 | 50,0 | 20,0 | 10,0 | 3,0 | 3,0 | 3,0 | 5,0 | 2,0 | - | 2,229 | 50 | 0,635 | 0,401 |
540792 | 20,0 | 58,0 | 15,0 | 16,0 | 2,5 | 2,5 | 7,0 | 3,0 | 2,0 | 3,0 | 2,650 | 58 | 0,755 | 0,477 |
540872 | 23,5 | 70,0 | 18,0 | 20,5 | 2,0 | 1,5 | 2,0 | 5,0 | 3,0 | - | 1,921 | 70 | 0,547 | 0,346 |
540873 | 23,5 | 70,0 | 20,0 | 20,5 | 1,5 | 1,5 | 2,0 | 5,0 | 3,0 | - | 1,718 | 70 | 0,490 | 0,309 |
540793 | 24,0 | 68,0 | 22,0 | 19,0 | 2,0 | 1,5 | 2,0 | 5,0 | 2,0 | - | 1,622 | 68 | 0,462 | 0,292 |
540794 | 25,0 | 68,0 | 25,0 | 17,5 | 2,5 | 1,5 | 2,5 | 2,0 | 2,0 | - | 2,163 | 68 | 0,616 | 0,389 |
540795 | 25,0 | 68,0 | 25,0 | 18,0 | 3,0 | 2,0 | 3,0 | 2,5 | 2,5 | - | 2,680 | 68 | 0,764 | 0,482 |
540796 | 25,0 | 70,0 | 20,6 | 20,0 | 2,5 | 1,5 | 3,0 | 2,5 | 2,5 | - | 2,286 | 70 | 0,652 | 0,411 |
540797 | 25,0 | 100,0 | 30,0 | 22,0 | 3,0 | 2,0 | 2,0 | 3,0 | 3,0 | - | 2,956 | 100 | 0,843 | 0,532 |
540798 | 27,0 | 39,2 | 12,0 | 10,0 | 1,6 | 1,6 | 1,6 | 2,0 | 1,0 | - | 1,311 | 39 | 0,374 | 0,236 |
540799 | 28,0 | 78,0 | 20,0 | 21,0 | 9,0 | 2,0 | 6,0 | 3,0 | 3,0 | 0,5 | 5,988 | 78 | 1,707 | 1,078 |
540874 | 30,0 | 58,0 | 22,0 | 17,0 | 1,5 | 1,2 | 1,5 | 2,0 | 2,0 | - | 1,524 | 60 | 0,434 | 0,274 |
540875 | 30,0 | 66,0 | 23,4 | 18,0 | 1,4 | 1,4 | 1,4 | - | - | - | 1,610 | 66 | 0,459 | 0,290 |
540800 | 30,0 | 80,0 | 20,0 | 20,0 | 2,5 | 1,5 | 3,0 | 2,0 | 3,0 | - | 2,469 | 80 | 0,704 | 0,444 |
540801 | 30,0 | 100,0 | 32,0 | 20,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | - | 2,687 | 100 | 0,766 | 0,484 |
540802 | 30,5 | 73,0 | 18,0 | 18,5 | 1,5 | 1,8 | 2,0 | 5,0 | 2,0 | - | 1,931 | 73 | 0,550 | 0,348 |
540803 | 32,0 | 80,0 | 20,0 | 20,0 | 2,0 | 1,2 | 2,5 | 3,0 | 3,0 | - | 2,069 | 80 | 0,590 | 0,372 |
540804 | 32,0 | 84,0 | 20,0 | 22,0 | 2,5 | 2,0 | 3,0 | 5,0 | 2,0 | - | 2,942 | 84 | 0,838 | 0,530 |
540805 | 33,0 | 68,0 | 19,0 | 16,0 | 2,7 | 1,5 | 2,2 | 5,0 | 2,0 | - | 2,260 | 68 | 0,644 | 0,407 |
540806 | 33,0 | 73,0 | 18,0 | 18,5 | 3,0 | 1,8 | 3,0 | 5,0 | 2,0 | - | 2,789 | 73 | 0,795 | 0,502 |
540807 | 33,0 | 73,0 | 19,0 | 18,5 | 2,5 | 1,5 | 2,0 | 5,0 | 2,0 | - | 2,290 | 73 | 0,653 | 0,412 |
540808 | 33,0 | 80,0 | 18,0 | 22,0 | 3,0 | 1,8 | 3,0 | 3,0 | 2,0 | - | 2,968 | 80 | 0,846 | 0,534 |
540809 | 34,5 | 98,0 | 32,0 | 18,0 | 3,0 | 1,8 | 2,5 | 3,0 | 3,0 | - | 3,097 | 98 | 0,883 | 0,557 |
540810 | 34,5 | 98,0 | 33,0 | 17,5 | 4,5 | 2,0 | 3,0 | 3,0 | 3,0 | 5,0 | 3,909 | 98 | 1,114 | 0,704 |
540811 | 35,0 | 76,0 | 25,6 | 22,0 | 3,0 | 1,8 | 4,0 | 2,5 | 2,5 | - | 3,437 | 76 | 0,979 | 0,619 |
540812 | 35,0 | 84,0 | 20,0 | 22,0 | 3,5 | 2,5 | 6,0 | 5,0 | 2,0 | - | 4,323 | 84 | 1,232 | 0,778 |
540813 | 35,0 | 110,0 | 27,0 | 21,0 | 8,0 | 2,0 | 2,0 | 3,0 | 3,0 | - | 5,556 | 110 | 1,583 | 1,000 |
540814 | 36,0 | 155,0 | 65,0 | 28,0 | 13,0 | 13,0 | 13,0 | 3,0 | 3,0 | 3,0 | 22,672 | 155 | 6,460 | 4,081 |
540815 | 37,0 | 99,0 | 16,0 | 32,0 | 4,0 | 2,5 | 10,0 | 2,0 | 2,0 | 0,5 | 5,766 | 99 | 1,643 | 1,038 |
540816 | 38,0 | 86,0 | 28,0 | 18,0 | 3,0 | 2,0 | 10,0 | 5,0 | 5,0 | 0,5 | 5,407 | 86 | 1,541 | 0,973 |
540817 | 38,0 | 98,0 | 30,0 | 18,0 | 4,0 | 1,8 | 5,0 | 3,0 | 3,0 | - | 4,314 | 98 | 1,230 | 0,777 |
540818 | 40,0 | 80,0 | 20,0 | 20,0 | 3,5 | 2,0 | 4,0 | 5,0 | 2,0 | - | 3,704 | 80 | 1,055 | 0,667 |
540819 | 40,0 | 82,0 | 20,0 | 21,0 | 4,0 | 2,5 | 6,0 | 5,0 | 2,0 | - | 4,675 | 82 | 1,333 | 0,842 |
540820 | 40,0 | 95,0 | 24,0 | 19,0 | 2,5 | 2,0 | 4,0 | 3,0 | 3,0 | - | 3,519 | 95 | 1,003 | 0,633 |
540821 | 40,0 | 106,0 | 33,0 | 18,0 | 2,5 | 2,0 | 2,0 | 3,0 | 3,0 | - | 3,235 | 106 | 0,922 | 0,582 |
540876 | 40,0 | 110,0 | 33,0 | 20,0 | 2,5 | 2,0 | 2,0 | 3,0 | 3,0 | - | 3,393 | 110 | 0,967 | 0,611 |
540822 | 44,0 | 103,0 | 26,0 | 17,0 | 2,5 | 2,5 | 4,0 | 3,0 | 5,0 | - | 4,195 | 103 | 1,196 | 0,755 |
540877 | 44,0 | 100,0 | 39,7 | 24,0 | 6,5 | 2,5 | 6,0 | 2,0 | 2,0 | - | 7,542 | 100 | 2,149 | 1,358 |
540823 | 44,0 | 103,0 | 26,0 | 17,0 | 2,5 | 2,5 | 4,0 | 3,0 | 5,0 | - | 4,195 | 103 | 1,196 | 0,755 |
540824 | 45,0 | 100,0 | 24,0 | 18,0 | 2,5 | 2,0 | 2,5 | 4,0 | 4,0 | - | 3,388 | 100 | 0,966 | 0,610 |
540825 | 45,0 | 115,0 | 27,0 | 20,0 | 3,5 | 2,0 | 3,5 | 3,0 | 3,0 | 0,5 | 4,269 | 115 | 1,217 | 0,768 |
540843 | 46,0 | 100,0 | 24,8 | 19,0 | 3,0 | 2,6 | 3,0 | 4,0 | 4,0 | - | 4,316 | 101 | 1,230 | 0,777 |
540826 | 47,0 | 110,0 | 25,5 | 20,5 | 3,0 | 2,5 | 11,0 | 3,0 | 3,0 | 5,0 | 6,569 | 110 | 1,872 | 1,182 |
540878 | 48,0 | 60,0 | 20,4 | 15,0 | 1,4 | 1,4 | 1,4 | - | - | - | 2,020 | 68 | 0,576 | 0,364 |
540827 | 49,0 | 106,0 | 25,5 | 17,0 | 3,0 | 2,5 | 11,0 | 3,0 | 3,0 | 5,0 | 6,491 | 106 | 1,850 | 1,168 |
540828 | 50,0 | 100,0 | 22,0 | 21,0 | 5,0 | 2,0 | 8,0 | 3,0 | 3,0 | 5,0 | 5,803 | 100 | 1,654 | 1,044 |
540844 | 50,0 | 100,0 | 22,6 | 18,0 | 5,0 | 2,6 | 5,0 | 4,0 | 4,0 | - | 5,509 | 101 | 1,570 | 0,992 |
540829 | 50,5 | 105,0 | 25,0 | 19,3 | 4,0 | 3,0 | 30,5 | 10,0 | 4,0 | - | 14,892 | 105 | 4,244 | 2,681 |
540830 | 52,5 | 105,0 | 25,0 | 18,5 | 6,0 | 3,0 | 6,0 | 4,0 | 4,0 | 0,5 | 6,792 | 105 | 1,936 | 1,222 |
540879 | 54,0 | 100,0 | 36,7 | 24,0 | 6,5 | 3,0 | 6,0 | 2,0 | 2,0 | - | 8,010 | 104 | 2,283 | 1,441 |
540831 | 56,0 | 110,0 | 26,0 | 19,0 | 3,0 | 3,0 | 6,0 | 4,0 | 4,0 | - | 6,073 | 110 | 1,731 | 1,093 |
540832 | 56,0 | 110,0 | 26,0 | 19,0 | 3,5 | 3,0 | 6,0 | 4,0 | 4,0 | 0,5 | 6,244 | 110 | 1,780 | 1,123 |
540833 | 58,0 | 124,0 | 26,5 | 27,0 | 4,5 | 3,3 | 10,0 | 5,0 | 5,0 | 5,0 | 8,776 | 124 | 2,501 | 1,580 |
540834 | 65,0 | 120,0 | 25,0 | 18,5 | 3,2 | 2,5 | 3,0 | 3,0 | 3,0 | - | 5,324 | 120 | 1,517 | 0,958 |
540835 | 66,0 | 120,0 | 29,0 | 18,5 | 3,2 | 3,2 | 3,5 | 5,0 | 4,0 | - | 6,543 | 120 | 1,865 | 1,178 |
540836 | 68,0 | 127,0 | 25,0 | 21,0 | 10,0 | 5,0 | 30,0 | 3,0 | 3,0 | 0,5 | 20,125 | 127 | 5,736 | 3,622 |
540837 | 70,0 | 120,0 | 25,0 | 18,5 | 3,2 | 3,2 | 7,5 | 5,0 | 4,0 | - | 7,491 | 120 | 2,135 | 1,348 |
540838 | 90,0 | 110,0 | 60,0 | 15,0 | 10,0 | 8,0 | 10,0 | 5,0 | 5,0 | 1,0 | 20,961 | 110 | 5,974 | 3,773 |
540839 | 90,0 | 180,0 | 60,0 | 50,0 | 8,0 | 8,0 | 8,0 | 5,0 | 5,0 | 2,5 | 25,254 | 180 | 7,197 | 4,546 |
540840 | 94,0 | 240,0 | 115,0 | 60,0 | 10,0 | 12,0 | 20,0 | 5,0 | 5,0 | 5,0 | 51,399 | 240 | 14,649 | 9,252 |
540841 | 100,0 | 150,0 | 100,0 | 20,0 | 14,0 | 12,0 | 16,0 | 5,0 | 5,0 | 3,0 | 39,541 | 150 | 11,269 | 7,117 |
Примечание - Радиусы притупления острых кромок | ||||||||||||||
,
,
должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.
3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см
, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см, что соответствует плотности магниевого сплава марки МА14.
3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 приложения А.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 приложения Б.
3.4 Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 приложения В.
ПРИЛОЖЕНИЕ А
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ И
АЛЮМИНИЕВЫХ СПЛАВОВ
Переводной коэффициент для профиля из алюминия всех марок - 0,950.
Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов
Марка сплава | Переводной коэффициент |
АМц | 0,958 |
АМцС | 0,958 |
АМг2 | 0,940 |
АМг3 | 0,937 |
АМг5 | 0,930 |
АМг6 | 0,926 |
1561 | 0,930 |
Д1 | 0,982 |
Д16 | 0,976 |
Д16ч | 0,976 |
Д19ч | 0,968 |
Д20 | 0,996 |
АВ | 0,947 |
ВАД1 | 0,968 |
К48-2 | 0,972 |
К482пч | 0,972 |
АД31 | 0,950 |
АД33 | 0,951 |
АД35 | 0,954 |
1161 | 0,972 |
1163 | 0,975 |
1915 | 0,972 |
1920 | 0,954 |
1925 | 0,972 |
1935 | 0,977 |
1985ч | 0,948 |
1973 | 1,000 |
1980 | 0,968 |
ВД1 | 0,982 |
АВД-1 | 0,982 |
АКМ | 0,970 |
М40 | 0,965 |
ПК4 | 0,970 |
АК6 | 0,962 |
АД31Е | 0,950 |
АК4-1 | 0,982 |
АК4-1ч | 0,982 |
ВД17 | 0,965 |
1420 | 0,867 |
|
|
ПРИЛОЖЕНИЕ Б
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ
Таблица Б.1
Марка сплава | Переводной коэффициент |
МА1 | 0,978 |
МА2 | 0,989 |
МА2-1 | 0,990 |
МА2-1пч | 0,990 |
МА8 | 0,989 |
МА12 | 0,989 |
ПРИЛОЖЕНИЕ В
(справочное)
СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ ОБОЗНАЧЕНИЯМ
Таблица В.1
Номер профиля | Обозначение профиля по каталогу 1966 г. | Обозначение профиля по чертежам завода-изготовителя |
540787 | П 2318-4 |
|
| П 2318-2 | ПК 683-8, ПВ 489, ПК 9478 |
540788 | П 2318-6 | ПВ 506, ПС 885-39 |
540789 | П 2318-8 | С 573, ПР 307-1, ПС 15-1 |
540790 | П 2318-10 | ПР 307-2, НП 86-1, ПС 15-5 |
540791 | П 2318-12 | ПК 0200 |
540792 | П 2318-14 | С 665 |
540872 | - | ПК 2508 |
540873 | - | ПК 2634 |
540793 | П 2318-16 | С 675 |
540794 | П 2318-18 | ПР 307-3, ПС 15-2 |
540795 | П 2318-20 | ПК 682-1, ПП 321-9, ПС 15-3 |
540796 | П 2318-22 | С 334-2, ПК 683-6 |
540797 | П 2318-23 | ПК 11692 |
540798 | - | ПК 15429 |
540799 | П 2318-24 | ПК 682-25, ПС 15-24, ПС 15-25 |
540874 | - | ПК 4314 |
540875 | - | СПА 2242 |
540800 | П 2318-26 | С 613, ПК 682-26 |
540801 | П 2318-28 | ПК 683-4, ПП 321-13 |
540802 | П 2318-30 | С 505 |
540803 | П 2318-32 | ПК 682-27 |
540804 | П 2318-34 | ПК 682-2, ПП 321-1, ПС 15-4 |
540805 | П 2318-36 | ПК 682-24 |
540806 | П 2318-38 | ПР 307-4 |
540807 | П 2318-40 | ПК 682-15, ПП 321-10 |
540808 | П 2318-42 | С 334-3, ПК 683-7 |
540809 | П 2318-43 | С 956, ПС 15-27 |
540810 | П 2318-45 | ПК 12115 |
540811 | П 2318-44 | С 334-1, ПК 683-5 |
540812 | П 2318-46 | ПР 307-5 |
540813 | П 2318-48 | ПС 15-21 |
540814 | - | ПК 17012 |
540815 | П 2318-49 | ПК 681-5 |
540816 | П 2318-50 | ПВ 1062, ПК 682-8, ПС 15-15 |
540817 | П 2318-52 | С 754, ПК 682-6, ПС 15-13 |
540818 | П 2318-54 | ПР 307-6, ПП 321-11 |
540819 | П 2318-56 | ПК 682-14, ПП 321-6 |
540820 | П 2318-58 | ПС 15-18 |
540821 | П 2318-60 | С 769, ПК 682-4, ПС 15-11 |
540876 | - | ПК 18504 |
540822 | П 2318-62 | ПС 15-20 |
540877 | - | ПК 2004 |
540823 | П 2318-64 | ПР 307-7, ПС 15-6 |
540824 | П 2318-66 | ПК 682-23, ПП 321-14 |
540825 | П 2318-67 | ПК 9945 |
540843 | - | ПК 1847-10 |
540826 | П 2318-68 | ПС 15-14 |
540878 | - | СПА 2065 |
540827 | П 2318-70 | ПК 682-5, ПС 15-12 |
540828 | П 2318-72 | С 736, ПК 682-12-1, ПС 15-19 |
540844 | - | ПК 1846-10 |
540829 | П 2318-74 | НП 303-1 |
540830 | - | ПС 565-10 |
540879 | - | ПК 2003 |
540831 | П 2318-76 | ПР 307-8, ПС 15-8 |
540832 | П 2318-78 | ПК 682-3, ПС 15-9 |
540833 | П 2318-80 | ПВ 1018, ПК 682-9, ПС 15-16 |
540834 | П 2318-82 | ПК 682-10, ПС 15-17 |
540835 | П 2318-84 | ПС 15-22 |
540836 | П 2318-85 | ПК 12071 |
540837 | П 2318-86 | ПС 15-7, ПР 307-9 |
540838 | П 2318-88 | НП 583-2, ПП 321-16 |
540839 | П 2318-90 | ПП 321-12 |
540840 | - | ПК 14984 |
540841 | П 2318-92 | НП 583-1, ПП 321-15 |
Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1998
