ГОСТ 17163-90 Пластины твердосплавные напаиваемые типа 13. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2760ГОСТ от 31.10.1990 N 17163-90


ГОСТ 17163-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 13

Конструкция и размеры

Hard metal brazed tips, type 13.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2760

     3. ВЗАМЕН ГОСТ 17163-82

     4. Стандарт полностью соответствует СТ СЭВ 118-74 и 125-74

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     6. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для отрезных и прорезных резцов.

     2. Конструкция и размеры пластин должны соответствовать указанным на черт.1-2 и в табл.1-2.




Черт.1

________________
     * Размеры для пресс-форм.



Таблица 1


Размеры в мм

Обозначение пластин

, град.

Основное применение

Дополнительное применение

Применение по специальному заказу

13011

3,5

8

3,0

-

N 2, N 3, N 5

N 4, N 6, N 8, N 9, N 10, N 11

N 7

13031




-

N 2, N 3

N 4, N 5, N 6, N 8, N 9, N 10, N 11

N 7

13051

4,5

10

4,0

14

N 2, N 3, N 4

N 5, N 6, N 8, N 9, N 10, N 11

N 7

13071

18

N 2, N 3, N 4, N 5, N 9, N 10

N 6, N 8, N 11

N 7

13131

5,5

12

5,0

14

N 2, N 3, N 4, N 9, N 10

N 5, N 6, N 8, N 11

N 7

13151

18

N 2, N 3, N 4, N 5, N 9, N 10

N 6, N 8, N 11

N 7

13171

6,5

14

6,0

14

N 3, N 4, N 9, N 10

N 2, N 5, N 6, N 8, N 11

N 7

13351




18

N 3, N 4, N 5, N 9, N 10

N 2, N 6, N 8, N 11

N 7

13371

8,5

16

8,0

14

N 4, N 9, N 10

N 3, N 5, N 6, N 11

N 2, N 7, N 8

13391




18

N 4, N 7, N 10

N 3, N 5, N 6, N 9, N 11

N 2,  N 8

13411

10,5

18

10,0

14

N 4, N 7, N 10

N 6, N 8, N 9, N 11

N 2, N 3, N 5

13431



18

N 4, N 7, N 10

N 5, N 6, N 9, N 11

N 2, N 3, N 8

13191

12,0

20



N 4, N 7, N 10

N 6, N 8, N 9, N 11

N 2, N 3, N 5

13451

12,5

12,0

14

N 4, N 10

N 6, N 8, N 11

N 2, N 3, N 5, N 9

13471


18


N 6, N 11

N 2, N 3, N 5, N 7, N 8, N 9

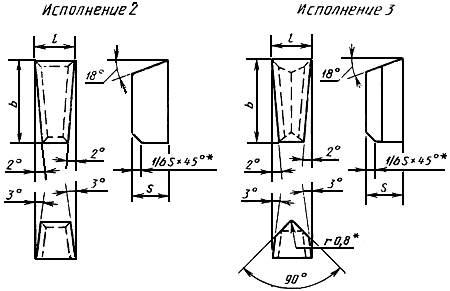

Черт.2

_________________
      * Размеры для пресс-форм.



Таблица 2


Размеры в мм

Обозначе-
ние пластин

Испол-
нение

Основное применение

Дополнительное применение

Применение по специальному заказу

13492

2

3,0

10

3,0

N 2, N 4, N 9, N 10

N 3, N 5, N 6, N 8,
N 11

N 7

13512


3,5


3,5

N 2, N 3, N 4, N 9, N 10

N 5, N 6, N 8, N 11

N 7

13532


4,0

12

4,0

N 2, N 3, N 4, N 6, N 9, N 10

N 5, N 8, N 11

N 7

13552

4,5

4,5

N 2, N 3, N 4, N 6, N 9, N 10

N 5, N 8, N 11

N 7

13572


5,0

14

5,0

N 2, N 3, N 4, N 6, N 9, N 10

N 5, N 8, N 11

N 7

13592


6,0

16

6,0

N 3, N 4, N 6, N 9, N 10

N 2, N 5, N 8, N 11

N 7

13612


8,0

18

7,0

N 4, N 6, N 10

N 2, N 3, N 5, N 9, N 11

N 7, N 8

13632

10,0

20

8,0

N 4, N 6, N 7, N 10

N 3, N 5, N 8, N 9, N 11

N 2

13652


12,0


10,0

N 4, N 6, N 7, N 10

N 8, N 11

N 2, N 3, N 5, N 5*, N 9

13673

3

3,0

12

3,0



N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11

13693


4,0

14

4,0



N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11

13713


5,0

16

5,0



N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11

13733


6,0

18

6,0



N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11

13753


8,0

20

7,0



N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11

13793


10,0

25

8,0


N 8

N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

13773


12,0


10,0


N 8

N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

________________
     * Соответствует оригиналу. - Примечание изготовителя базы данных.


     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 6 - ТТ7К12; N 7 - ВК3; N 8 - ВК6-М, ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.



ПРИЛОЖЕНИЕ
Справочное



Таблица 3

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

TT7К12

ВК3

ВК6-OM, BК6-M, ВК6

ВК8

ВК10-ХОМ

13011

0,90

0,91

1,01

1,09

1,05

1,21

1,18

1,16

1,17

13031

0,89

0,89

1,00

1,07

1,03

1,18

1,16

1,14

1,15

13051

1,93

1,94

2,16

2,31

2,23

2,58

2,52

2,48

2,50

13071

1,90

1,91

2,13

2,28

2,20

2,53

2,48

2,44

2,46

13131

3,53

3,54

3,96

4,24

4,09

4,74

4,60

4,54

4,57

13151

3,47

3,48

3,89

4,17

4,02

4,63

4,53

4,46

4,49

13171

5,83

5,85

6,54

7,01

6,75

7,78

7,60

7,50

7,55

13351

5,73

5,75

6,43

6,89

6,63

7,65

7,47

7,37

7,42

13371

11,50

11,54

12,91

13,82

13,32

15,34

14,99

14,79

14,89

13391

11,26

11,31

12,65

13,54

13,05

15,03

14,68

14,49

14,59

13411

19,80

19,89

22,24

23,81

22,94

26,43

25,82

25,47

25,65

13431

19,35

19,44

21,73

23, 27

22,42

25,83

25,23

24,89

25,06

13191

24,60

24,80

27,90

29,90

28,80

33,10

32,60

32,20

32,43

13451

31,22

31,36

35,07

37,55

36,17

41,67

40,70

40,16

40,44

13471

30,45

30,58

34,20

36,62

35,28

40,64

39,70

39,17

39,44

13492

0,78

0,78

0,88

0,94

0,91

1,05

1,03

1,02

1,03

13512

1,08

1,09

1,23

1,32

1,27

1,46

1,44

1,42

1,43

13532

1,70

1,71

1,93

2,07

1,99

2,29

2,25

2,22

2,24

13552

2,18

2,19

2,47

2,64

2,55

2,93

2,88

2,84

2,86

13572

3,12

3,14

3,55

3,80

3,66

4,20

4,13

4,08

4,12

13592

5,13

5,16

5,82

6,23

6,01

6,90

6,79

6,71

6,76

13612

9,22

9,27

10,40

11,10

10,80

12,40

12,20

12,00

12,08

13632

14,80

14,90

16,80

18,00

17,40

19,90

19,60

19,40

19,54

13652

22,10

22,20

25,00

26,80

25,80

29,70

29,20

28,80

29,00

13673

0,81

0,82

0,92

0,98

0,95

1,09

1,07

1,06

1,07

13693

1,70

1,71

1,93

2,07

1,09

2,29

2,25

2,22

2,23

13713

3,07

3,09

3,48

3,72

3,59

4,12

4,06

4,01

4,04

13733

5,00

5,03

5,67

6,07

5,85

6,72

6,61

6,53

6,58

13753

8,19

8,24

9,29

9,94

9,59

11,00

10,80

10,70

10,77

13793

13,90

14,00

15,80

19,90

16,30

18,70

18,40

18,20

18,33

13773

21,60

21,80

24,60

26,30

25,30

29,00

28,60

28,30

28,50
