ГОСТ 16827-81 Канат двойной свивки многопрядный малокрутящийся типа ЛК-РО конструкции 12х36(1+7+7/7+14)+6х36(1+7+7/7+14)+1 о.с. Сортамент (с Изменениями N 1, 2, 3)Постановление Госстандарта СССР от 27.01.1981 N 233ГОСТ от 27.01.1981 N 16827-81


     ГОСТ 16827-81

Группа В75



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ ДВОЙНОЙ СВИВКИ МНОГОПРЯДНЫЙ МАЛОКРУТЯЩИЙСЯ ТИПА ЛК-РО
КОНСТРУКЦИИ 12х36(1+7+7/7+14)+6х36(1+7+7/7+14)+1 о.с.

Сортамент

Two lay multistrand low-twisting rope type ЛК-РО
construction 12х36(1+7+7/7+14)+6x36(1+7+7/7+14)+1 о.с. Gauge



МКС 77.140.65
ОКП 12 5100, 12 5200

Дата введения 1982-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.01.81 N 233

     3. ВЗАМЕН ГОСТ 16827-71

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




     5. Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 N 398

     6. ИЗДАНИЕ (август 2006 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1986 г., августе 1990 г., апреле 1992 г. (ИУС 1-87, 11-90, 7-92)


     1. Настоящий стандарт распространяется на стальные многопрядные малокрутящиеся канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-РО с одним органическим сердечником.

     Канаты применяются для подвески шахтного оборудования при проходке шахтных стволов.

     2. Канаты подразделяются по признакам


по назначению:


     грузолюдские - ГЛ;

     грузовые - Г;



по механическим свойствам:


     марка высокого качества - ВК,

     марка обыкновенного качества - В,

     марка 1-1.


по виду покрытия поверхности в канате:


     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;


по направлению свивки:


     правой,

     левой - Л;


по сочетанию направлений свивки элементов каната


     крестовой;


по способу свивки:


     нераскручивающиеся - Н,

     раскручивающиеся;


по точности изготовления:


     нормальной,

     повышенной - Т;


по степени уравновешенности:


     рихтованные - Р,

     нерихтованные.

     (Измененная редакция, Изм. N 1, 2, 3).

     3. Диаметр каната и основные параметры должны соответствовать указанным в таблице.

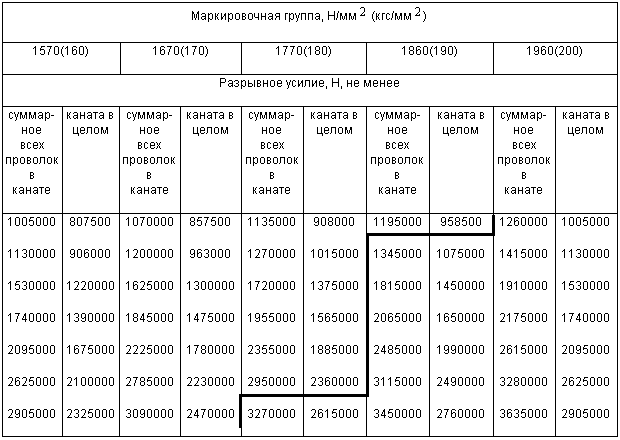

Продолжение

     Примечание. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 60,0 и 65,0 мм маркировочных групп 1570 Н/мм (160 кгс/мм) и 1670 Н/мм (170 кгс/мм), диаметрами 40,0-60,0 мм маркировочной группы 1770 Н/мм (180 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

     Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия, по согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.


     4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241.

     Примеры условного обозначения

     Канат диаметром 40,0 мм, грузолюдского назначения, марки В из проволоки без покрытия, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):


Канат 40,0-ГЛ-В-Н-Т-1770 ГОСТ 16827-81


     Канат диаметром 40,0 мм грузового назначения, марки 1, из проволоки оцинкованной по группе С, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1570 Н/мм (160 кгс/мм):


Канат 40,0-Г-1-С-Л-Н-1570 ГОСТ 16827-81.


     3, 4. (Измененная редакция, Изм. N 1, 3).



Текст документа сверен по:
официальное издание
М.: Стандартинформ, 2006
