ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры (с Изменениями N 1, 2, 3) Постановление Госстандарта СССР от 28.07.1976 N 1826 ГОСТ от 28.07.1976 N 14771-76

ГОСТ 14771-76

Группа В05

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДУГОВАЯ СВАРКА В ЗАЩИТНОМ ГАЗЕ

СОЕДИНЕНИЯ СВАРНЫЕ

Основные типы, конструктивные элементы и размеры

Gas-shielded arc welding. Welded joints.
Main types, design elements and dimensions

Дата введения 1977-07-01

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1976 г. N 1826

     ВЗАМЕН ГОСТ 14771-69

     Постановлением Госстандарта N 553 от 18.06.92 снято ограничение срока действия

     ПЕРЕИЗДАНИЕ (октябрь 1995 г.) с Изменениями N 1, 2, 3, утвержденными в марте 1982 г., декабре 1986 г., январе 1989 г. (ИУС 6-82, 3-87, 4-89)


     1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых дуговой сваркой в защитном газе.

     Стандарт не устанавливает основные типы, конструктивные элементы и размеры сварных соединений стальных трубопроводов по ГОСТ 16037-80.

     2. В стандарте приняты следующие обозначения способов сварки:

ИН - в инертных газах, неплавящимся электродом без присадочного металла;

ИНп - в инертных газах неплавящимся электродом с присадочным металлом;

ИП - в инертных газах и их смесях с углекислым газом и кислородом плавящимся электродом;

УП - в углекислом газе и его смеси с кислородом плавящимся электродом.

     3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

Таблица 1

			Форма поперечного сечения		Толщина свариваемых деталей, мм, для способов сварки
Тип соединения	Форма подготовленных кромок	Характер выполненного шва	подготовленных кромок	выполненного шва	ИН	ИНп	ИП	УП	Условное обозна- чение сварного соеди- нения
	С отбортовкой двух кромок				0,5-2,0	-	0,5-4,0	0,5-4,0	С1
					-	0,8-4,0	1,0-12,0	1,0-12,0	С28
	С отбортовкой одной кромки	Односторонний			0,5-2,0	-	0,5-4,0	0,5-4,0	С3
					0,5-4,0	0,8-6,0	0,8-6,0	0,8-6,0	С2
Стыковое		Односторонний на съемной подкладке						0,8-8,0	С4
	Без скоса кромок	Односторонний на остающейся подкладке			0,5-4,0	0,8-6,0	0,8-6,0	0,8-8,0	С 5
		Односторонний замковый							С6
		Двусторонний			3,0-6,0	3,0-6,0	3,0-6,0	3,0-12,0	С7
		Односторонний							С8
		Односторонний на съемной подкладке			-	3,0-10,0	3,0-10,0	3,0-60,0	С9
	Co скосом одной кромки	Односторонний на остающейся подкладке							С10
		Односторонний замковый			-	3-10	3-10	3-40	С11
Стыковое					-			3-60	С 12
	С криволинейным скосом одной кромки				-	-	18-100	18-100	С13
	С ломаным скосом одной кромки	Двусторонний			-	-			С14
	С двумя симметричными скосами одной кромки				-	6-20	8-100	8-100	С15
	С двумя симметричными криволинейными скосами одной кромки	Двусторонний			-	-	30-120	30-120	С16
		Односторонний							С17
		Односторонний на съемной подкладке			-				С18
	Со скосом двух кромок	Односторонний на остающейся подкладке			-	3-10	3-10	3-60	C19
		Односторонний замковый			-				С20
		Двусторонний			-				С21
	Со ступенчатым скосом двух кромок	Односторонний			-	4-20	4-20	-	С22
	С криволинейным скосом двух кромок	Двусторонний			-	-	24-100	24-100	С23
	С ломаным скосом двух кромок				-	-	24-100	24-100	С24
Стыковое	С двумя симметричными скосами двух кромок				-	6-20	6-120	6-120	С25
	С двумя симметричными криволинейными скосами двух кромок	Двусторонний			-	-	26,0-120,0	26,0- 120,0	C26
	С двумя симметричными ломаными скосами двух кромок				-	-	-		С27
	С отбортовкой одной кромки				0,5-3,0	0,5-3,0	0,5-4,0	0,5-4,0	У1
Угловое		Односторонний			-	0,8-4,0	1,0-12,0	1,0-12,0	У2
	Без скоса кромок				-	0,8-4,0	0,8-8,0	0,8-8,0
					-	0,8-10,0	0,8-30,0	0,8-30,0	У4
					-	0,8-4,0	0,8-12,0	0,8-12,0
	Без скоса кромок	Двусторонний			-	0,8-10,0	0,8-30,0	0,8-30,0	У5
Угловое	Со скосом одной кромки	Односторонний			-	3,0-10,0	3,0-10,0	3,0-60,0	У6
					-	3-10	3-10	6-60	У7
	С двумя симметричными скосами одной кромки	Двусторонний			-	6-20	6-20	6-100	У8
	Со скосом двух кромок	Односторонний			-				У9
		Двусторонний			-	3-20	3-20	3-60	У10
	Без скоса кромок	Односторонний			-	0,8-40,0	0,8-40,0	0,8-40,0	T1
	Без скоса кромок	Двусторонний			-	0,8-40,0	0,8-40,0	0,8-40,0	Т3
	Со скосом одной кромки	Односторонний			-				Т6
Тавровое		Двусторонний				3-10	3-60	3-60	Т7
	С двумя симметричными скосами одной кромки	Двусторонний			-	6-20	6-80	6-80	Т8
					-	-	12-100	12-100	Т9
Нахлесточное	Без скоса кромок	Односторонний			0,8-4,0	0,8-10,0	0,8-60,0	0,8-60,0	Н1
		Двусторонний			0,8-4,0	0,8-10,0	0,8-60,0	0,8-60,0	Н2

     4. Конструктивные элементы сварных соединений, их размеры и предельные отклонения по ним должны соответствовать указанным в табл.2-47. Кроме указанных способов сварки, допускается применять другие способы дуговой сварки в защитных газах.

Таблица 2

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.			, не более
				0,5-0,9		+0,2			1,5( )+1,5
			ИН	1,0-1,4		+0,3	От	От
С1				1,5-2,0	0		до 2	до 3
			ИП, УП	0,5-1,4		+0,5			1,5( )+ 2,5
				1,5-4,0		+1,0

Таблица 3

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		, не более	Номин.	Пред. откл.
			ИНп	0,8-1,9	3s+2,0		+1,0
				2,0-4,0	2s+2,0		+1,5
С28				1,0-1,9	3s+2,0
				2,0-6,0		0	+1,0
			ИП, УП	7,0-9,0	2s+3,0		+2,0
				10,0-12,0	2s+4,0		+3,0

Таблица 4

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	, не более
				0,5-0,9		+0,2	3+l,5
			ИН	1,0-1,4		+0,3
С3				1,5-2,0	0	+0,5	2+2,0
	* Размер для справок		ИП, УП	0,5-1,4			3+2,5
				1,5-4,0		+1,0	2+3,0

Таблица 5

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	, не более	Номин.	Пред. откл.	Номин.	Пред. откл.
				0,5-0,9		+0,1	6,0		±0,1		+0,1
				1,0-1,4					±0,3
			ИН	1,5-1,9		+0,2	7,0	0		0	+0,5
С2				2,0-2,8			8,0		±0,5
				3,0-4,0	0	+0,3	9,0		±1,0		+1,0
			ИНп	0,8-1 ,2 1,4-2,0		+1,0	7,0	1,0		1,0	+1,0 -0,5
			ИП, УП	2,2-4,0		+1,5	8,0	1,5	±0,5
				4,5-6,0		+2,0	12,0			1,5	±1,0

Таблица 6

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	, не более	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
				0,5-0,9		+0,1	6,0	2,0	±1,0		±0,1		+0,2
				1,0-1,5		+0,2	7,0				+0,2 -0,3		+0,5
			ИН	1,6-2,2			8,0			0	+0,2 -0,5	0
				2,5-4,0		+0,3	9,0	4,0			+3,0 -1,0		+1,0
				0,8-1,4	0	+0,5	7,0			0,5	+0,5		+0,5
			ИНп	1,5-2,2			8,0				-0,2	0,5
С4				2,5-6,0		+1,0	12,0			1,0	±0,5		±0,5
				0,8-1,4			7,0		±2,0	0,5	+0,5 -0,2	0	+0,5
			ИП	1,5-2,8		+1,5	8,0			1,0
				3,0-6,0		+2,0	12,0			1,5		0,5	±0,5
				0,8-1,4		+1,5	6,0				+1,0 -0,5
				1,5-2,8			7,0	6,0		1,0		1,0	+1,0 -0,5
			УП	3,0-4,0			8,0
				4,5-6,0		+2,0	9,0			1,5
				7,0-8,0	2,0		12,0			2,0	±1,0	1,5	±1,0

Таблица 7

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	, не более	Номин.	Пред. откл.	, не менее
				0,5-0,9		+0,1	6,0		±0,1
			ИН	1,0-1,5		+0,2	7,0	0
				1,6-2,2			8,0		±0,2
				2,5-4,0		+0,3	10,0
				0,8-1,5		+0,5	7,0	0,5	+0,5
			ИНп	1,6-2,2			8,0		-0,2
				2,5-6,0	0	+1,0	12,0	1,0	±0,5	3
C5				0,8-1,4			7,0	0,5	+0,5 -0,2
			ИП	1,5-2,8		+1,5	8,0	1,0
				3,0-6,0		+2,0	12,0	1,5		3
				0,8-1,4		+1,5	6,0	1,0	+1,0
				1,5-2,8			7,0		-0,5
			УП	3,0-4,0		+2,0	8,0	1,5
				4,5-6,0	2,0		9,0			3,0
				7,0-8,0			12,0	2,0	±1,0

Таблица 8

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	, не более	Номин.	Пред. откл.	, не менее
				0,5-0,9		+0,1	6,0		±0,1
			ИН	1,0-1,5		+0,2	7,0	0
				1,6-2,2		+0,3	8,0		±0,2
				2,5-4,0			10,0
				0,8-1,5		+0,5	7,0		+0,5
			ИНп	1,6-2,2			8,0	0,5	-0,2
				2,5-6,0	0	+1,0	12,0	1,0	±0,5	3
C6				0,8-1,4			7,0	0,5	+0,5 -0,2
			ИП	1,5-2,8		+1,5	8,0	1,0
				3,0-6,0		+2,0	12,0	1,5	+1,0	3
				0,8-1,4			6,0	1,0	-0,5
				1,5-2,8		+1,5	7,0
			УП	3,0-4,0			8,0	1,5
				4,5-6,0			9,0			3
				7,0-8,0	2,0	+2,0	12,0	2,0	±1,0

Таблица 9

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	, не более	Номин.	Пред. откл.
			ИН	3,0-4,0		+0,5	9,0	0	+0,2
				4,5-6,0			10,0
			ИНп	3,0-4,0		+1,0	9,0		+0,5
				4,5-6,0		+2,0	10,0	1,0	-1,0
			ИП	3,0-4,0	0	+1,0	9,0
С7				4,5-6,0		+2,0	10,0		±1,0
				3,0-4,0		+0,5	8,0	1,5
				4,5-6,0		+1,0	9,0
			УП	7,0-8,0		±1,0	10,0	2,0	±1,5
				9,0-10,0	1,5		12,0
				11,0 -12,0	2,0		14,0

Таблица 10

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				3,0-3,5					6			+0,5
				3,8-4,5					7			-1,0
			ИНп,	5,0-5,5					8
			ИП	6,0					10				50
				7,0	1	±1	1	±1	14	±2,0	1,0
				8,0					16			±1,0
				9,0					18
				10,0					20
				3-4,0					6
				4,5-7,0					8
C8				8-11,0					14
				12-14					18
				16-18					22	±3,0
				20-22					26
			УП	24-26					30				40
				28-30					34
				32-34	2,0	+1,0	2	+1,0	38	±4,0		+1,0
				36-40		2,0		-2,0	42		2,0	-2,0
				42-45					46
				48-53					50	±5,0
				56-60					54

Таблица 11

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, (пред. откл. ±2)	Номин.	Пред. откл.	, (пред. откл. ±1)	, град.(пред. откл. ±2°)
				3,0-3,5					6
				3,8-4,5					7				+0,5 -1,0	1,0
				5,0-5,5					8
			ИНп,	6,0					10						50
			ИП	7,0					14
				8,0	1	±1	1	±1	16	±2	4	1
				9,0					18
				10,0					20				+1	1,5
				3,0-4,5					6
				5,0-7,0					10
				8,0-11,0					16
C9				12,0-14,0					20
				16,0-18,0					24	±3	6
				20,0-22,0					28
				24,0-26,0					32
			УП	28,0-30,0					36						40
				32,0-34,0		+1		+1	40	±4
				36,0-40,0	2	-2	2	-2	44		8	2	+1 -2	2,0
				42,0-45,0					48
				48,0-53,0					52	±5
				56,0-60,0					56

Таблица 12

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град.(пред. откл. ±2°)
				3,0-3,5					6			+0,5
				3,8-4,5					7			-1,0
				5,0-5,5					8
			ИНп, ИП	6,0					12				50
				7,0					14
				8,0	1	±1	1	+1	16	±2	1
				9,0					18			±1,0
				10,0					20
				3,0-4,0					6
				4,5-7,0					10
				8,0-11,0					16
C10				12,0-14,0					20
				16,0-18,0					24	±3
				20,0-22,0		+1			30
				24,0-26,0		-2			34			+1,0
			УП	28,0-30,0	2				38	±4	2	-2,0	40
				32,0-34,0				+1	42
				36,0-40,0			2	-2	46
				42,0-45,0					50
				48,0-53,0		±2			54	±5	2,5	+1,5
				56,0-60,0					58			-2,0

Таблица 13

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град.(пред. откл. ±2°)
				3,0-3,5			7			+0,5
				3,8-4,5			8			-1,0
				5,0-5,5			9
			ИНп,	6,0			12				50
			ИП	7,0	0	+3	14	±2	1,0
				8,0			16
				9,0			18			±1,0
				10,0			20
				3,0-4,0			6
C11				4,5-7,0			10
				8,0-11,0			16
				12,0-14,0			20
				16,0-18,0			24	±3
			УП	20,0-22,0			30				40
				24,0-26,0	2	±2	34		2,0	+1,0
				28,0-30,0			38			2,0
				32,0-34,0			42	±4
				36,0-40,0			46

Таблица 14

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, (пред. откл. ±2)	Номин.	Пред. откл.	Номин.	Пред. откл.	, град.(пред. откл. ±2°)
				3,0-3,5					6		6		+0,5	0,5	+0,5
				3,8-4,5					7				-1,0
			ИНп,	5,0-5,5					8							50
			ИП	6,0					10
				7,0	1	±1	1	±1	14	±2		1,0		1,0	+1,0
				8,0					18
				9,0									±1,0
				10,0					20		8
				3,0-4,0					6
				4,5-7,0					8
С12				8,0-11,0					14
				12,0- 14,0					18	+3
				16,0-18,0					22
				20,0-22,0					26
			УП	24,0-26,0					30
				28,0-30,0					34	±4				2,0	±1,0	40
				32,0-34,0	2,0	+1,0 -2,0	2,0	+1,0 -2,0	38		10	2,0	+1,0 -2,0
				36,0-40,0					42
				42,0-45,0					46
				48,0-53,0					50	±5
				56,0-60,0					54

Таблица 15

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		, (пред. откл. +1)	Номин.	Пред. откл.	, (пред. откл. ±2)	Номин.	Пред. откл.	, (пред. откл. ±2)
				18-20		17
				22-24		18	±2				2
				26-28		20
				30-34	8	22	±3			+1
				36-40		24		10	2	-2
				42-45		26
С13			ИП, УП	48-53		28	±4
				56-60		30					3
				63-65		34
				70-75		38	±5
				80-85	10	42		12	3	+1
				90-95		44	±6			-3
				100		46

Таблица 16

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		(пред. откл. +1)	Номин.	Пред. откл.	(пред. откл. ±2)
				18-20		14
				22-24	10	16
				26-30		18	±3
				32-36		21		10
				38-42		23
C14			ИП, УП	45-48		25
				50-53		27	±4
				56-60	12	29
				63-70		33
				75-80		37		12
				85-90		41	±5
				95-100		45

Таблица 17

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				6-9					7
			ИНп	10-12					9				50
				14-16					13
				18-20	1	±1	1	±1	17		1	±1
				8-11					8
				12-14					10	±2
				16-20					12
С15				22-26					16
				28-32					18
			ИП,	34-38					22
			УП	40-44					26				40
				46-50	2	+1 -2	2	+1 -2	30		2	+1 -2
				52-56					34
				58-62					38	±3
				64-70					42
				72-80					46	±4
				82-90					50
				92-100					54	±5

Таблица 18

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		(пред. откл. +1)	Номин.	Пред. откл.	(пред. откл. +1 -2)
				30-34		16
				36-40		17
				42-45	8	18
				48-53		20
				56-60		22	±3	2
С16			ИП, УП	63-70		24
				75-80		26
				85-90	10	28
				95-100		30
				105-110		32	±4
				120		34	±5	3

Таблица 19

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град.(пред. откл. ±2°)
				3,0-4,0					6
			ИНп,	4,5-5,5					7				30
			ИП	6,0					8
				7,0					10
				8,0	1,0	±1,0	1,0	±1,0	12	±2	1
				9,0-10,0					14			±1
				3,0-4,5					6
				5,0-7,0					8
C17				8,0-10,0					10
				11,0-14,0					13
				16,0-18,0					16	±3
			УП	20,0-22,0					20				20
				24,0-26,0					24
				28,0-30,0	2,0	+1,0 -2,0	2,0	+1,0 -2,0	28	±4
				32,0-34,0					32
				36,0-40,0					36		2	+1 -2
				42,0-45,0					40
				48,0-53,0					44	±5
				56,0-60,0					50

Таблица 20

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	(пред. откл. ±2)	Номин.	Пред. откл.	град. (пред. откл. ±2°)
				3,0-3,5					6				+0,5 -1,0
			ИНп,	3,8-4,5					7
			ИП	5,0-5,5					8					30
				6,0	1,0	±1,0	1,0	±1,0	10	±2,0	4,0	1,0
				7,0-8,0					12
				9,0-10,0					14				±1,0
				3,0-4,0					8
				4,5-7,0					10
C18				8,0-11,0					12
				12,0-14,0					15	+3,0	6,0
				16,0-18,0					18
			УП	20,0-22,0					22
				24,0-26,0					26					20
				28,0-30,0	2,0	+1 -2	2,0	+1,0 -2,0	30	±4,0		2,0	+1,0
				32,0-36,0					34		8,0		-2,0
				38,0-42,0					38
				45,0-48,0					42
				50,0-53,0					46	±5,0
				56,0-60,0					52

Таблица 21

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				3,0-3,5					6			+0,5
				3,8-4,0					7			-1,0
			ИНп,	5,0-5,5					9
			ИП	6,0					10				30
				7,0	1	±1	1	±1	11	±2	1,0
				8,0					12
				9,0					14			±1,0
				10,0					16
				3,0-4,0					8
С19				4,5-7,0					10
				8-11					12
				12-14					16	±3
				16-18					20
			УП	20-22		+1			26
				24-26		-2			30
				28-30				+1	34	±4		+1,0	20
				32-36	2		2	-2	38		2,0	-2,0
				38-42					44
				45-48		2			48
				50-53					52	5
				56-60					56

Таблица 22

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				3,0-3,5					5			+0,5 -1,0
				3,8-4,5					6
				5,0-5,5					8
			ИНп,	6,0					9
			ИП	7,0					10				30
				8,0	1	±1	1	±1	11	±2	1,0
				9,0					12			±1,0
				10,0					14
C20				3-4					8
				4,5-7					10
				8-11					12
				12-14					16
				16-18					20	±3
			УП	20-22		+1			26
				24-26		-2			30				20
				28-30				+1 -2	34			+1,0
				32-36	2		2		38		2,0	-2,0
				38-42					42	±4
				45-48		±2			46
				50-53					50
				56-60					54

Таблица 23

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	(пред. откл. ±2)	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				3,0-3,5	1,0	±1	1,0	±1	6	±1	6		+0,5	0,5	+0,5
				3,8-4,5					7				-1,0
			ИНп, ИП	5,0-5,5					8							30
				6,0					10
				7,0-8,0					12			1,0
				9,0-10,0					14	±2			±1,0	1,0	+1,0
				3,0-4,0					6		8
				4,5-7,0					8
С21				8-11					10
				12-14		+1		+1	13
				16-18	2	-2	2	-2	16	±3
			УП	20-22					20
				24-26					24							20
				28-30					28			2,0	+1,0	2,0	±1,0
				32-36					32				-2,0
				38-42					36	±4	10
				44-48					40
				50-54					44
				56-60					48

Таблица 24

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соеди- нения	Способ сварки		Номин.	Пред. откл.	(пред. откл. ±0,5)	(пред. откл. ±2)	Номин.	Пред. откл.	Номин.	Пред. откл.
				4-5,5		+0,2	2,0	7		+0,5 -1,0		+1
				6-7				8	1,0
				8-9		+0,5	3,0	10		±1,0
C22			ИНп, ИП	10-12	0			12			0
				14-16		+1,0	3,5	16				+2
				18-20				18	2,0	+1,0 -2,0

Таблица 25

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		(пред. откл. ±1)	Номин.	Пред. откл.	(пред. откл. ±2)	Номин.	Пред. откл.	(пред. откл. ±1)
				24-28		28
				30-34		30	±4
				36-40		32		10
				42-45		34
				48-50		36	±5		2	+1 -2	2
С23			ИП, УП	53-56	8	38
				60-63		40
				65-70		43	±6
				75-80		48		12
				85-90		52	±7		3	+1 -3	3
				95-100		58	±8

Таблица 26

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	(пред. откл. ±2)	Номин.	Пред. откл.	(пред. откл. ±1)
				24-28	22
				30-34	25	±5
				36-40	28		10
				42-45	30			2	+1 -2	2
				48-50	33	±6
C24			ИП, УП	53-56	35
				60-63	38
				65-70	40
				75-80	43	±7	12
				85-90	48	±8		3	+1 -3	3
				95-100	53

Таблица 27

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				6-9					7
			ИНп	10-12					9				30
				14-16					12
				18-20	1	±1	1	±1	15		1	±1
				6-9					6	±2
				10-12					8
				14-16					10
				18-20					12
С25				22-28					15
				30-36					18	±3
			ИП,	38-45					20				20
			УП	48-53					24
				56-60		+1 -2		+1 -2	28	±4		+1 -2
				63-70	2,0		2,0		32		2
				75-80					36
				85-90					40	±5
				95-100					44
				105-110					48	±6
				120					52

Таблица 28

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	(пред. откл.)
				26-30	20
				32-36	22	±3
				38-42	23
				45-48	24		2
				50-53	25	±4
С26			ИП, УП	56-60	26
				63-70	30
				75-80	32	±5
				85-90	34
				95-100	36	±6	3
				105-110	38	±7
				120	40

Таблица 29

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		, (пред. откл.+1)	Номин.	Пред. откл.	Номин.	Пред. откл.
				26-30		17
				32-36		19
				38-42		20	±4	2	+1 -2
				45-48		21
				50-53	10	22
С27			УП	56-60		24	±5
				63-70		26
				75-80		28	±6
				85-90		30		3	+1 -3
				95-100		34
				105-110	12	37	±7
				120		40

Размеры, мм

Таблица 30

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	, не более
				0,5-0,9		+0,2
			ИН, ИНп	1,0-1,4		+0,3
У1				1,5-3,0	0
				0,5-1,4		+0,5
			ИП, УП	1,5-4 ,0		+1,0

* Размер для справок

Таблица 31

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.
			ИНп	0,8-1,5	2
				1,6-4,0	4	+3		+1
У2				1,0-1,5	2		0
				1,6-4,5	4
			ИП, УП	5,0-9,0	8	+5		+2
				10,0-12,0	12

Таблица 32

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.
			ИНп	0,8-5,5		+0,5
				6-10
У4				0,8-6,0	0	+1,0	Св. 0,5s до s
			ИП, УП	7,0-11,0		+1,5
				12,0-30,0		+2,0

Таблица 33

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
				0,8-1,4				3	±1		+1,0
			ИНп	1,5-2,0		+0,5		5		0
				2,2-3,2				7	±2		+1,5
У 4				3,5-4,0	0		0-0,5s	8
				0,8-1,4				4	±1		+1,0
				1,5-2,8				6
			ИП, УП	3,0-5,0		+1,0		8		1,0	+1,5
				5,5-8,0				12	±2		+2,0

Таблица 34

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
				0,8-1,4				3	±1		+1,0
			ИНп	1,5-2,0		+0,5		5
				2,2-3,2				7	±2		+1,5
				3,5-4,0				8
У5				0,8-1,4	0		0-0,5s	4	±1	0	+1,0
				1,5-2,8				6
			ИП, УП	3-5		+1,0		8	±2		+1,5
				5,5-8,0				12
				9,0-12,0				15	±3		+2,0

Таблица 35

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.
			ИНп	0,8-5,5		+0,5
				6,0-10,0		+1,0
У5				0,8-6,0	0		Св. 0,5s до s
			ИП, УП	7,0-11,0		+1,5
				12,0-30,0		+2,0

Таблица 36

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				3,0-3,5					6			+0,5
				3,8-4,5					7			-1,0
				5,0-5,5					8				50
			ИНп,	6,0					10
			ИП	7,0	1	± 1	1	± 1	14	± 2
				8,0					16		1,0
				9,0					18
				10,0					20			±1,0
				3,0-4,0					6
				4,5-7,0					8
				8,0-11,0					14
У6				12,0-14,0					18
				16,0-18,0					22	±3
			УП	20,0-22,0					26
				24,0-26,0					30
				28,0-30,0					34				40
				32,0-35,0	2,0	+1 -2	2,0	+1 - 2	38	±4	2,0	+1,0 -2,0
				38,0-42,0					42
				45,0-48,0					46
				50,0-53,0					50	±5
				56,0-60,0					54

Таблица 37

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град.(пред. откл. ±2°)
				3,0-3,5					6			+0,5
				3,8-4,5					7			-1,0
				5,0-5,5					8
			ИНп,	6,0					10				50
			ИП	7,0	1	±1	1	±1	14	±2	1,0
				8,0					18			±1,0
				9,0
				10,0					20
				3,0-4,0					6
				4,5-7,0					8
				8,0-11,0					14
У7				12,0-14,0					18	±3
				16,0-18,0					22
			УП	20,0-22,0					26
				24,0-26,0					30	±4			40
				28,0-30,0	2,0	+1 -2	2,0	+1 -2	34		2,0
				32,0-34,0					38			+1,0 -2,0
				36,0-40,0					42
				42,0-45,0					46
				48,0-53,0					50
				56,0-60,0					54	±5

Таблица 38

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град.(пред. откл. ±2°)
				6-9	7		5
			ИНп,	10-12	9		7	±1			50
			ИП	14-16	13		11
				18-20	17		15		1	±1
				6-10	8	±2	6
				11-16	10		8
				18-22	13		11	±2
				24-28	16		14
У8				30-34	19		17
				36-40	22		20
			УП	42-45	26		24				40
				48-53	30		28
				56-63	38		36		2	+1 - 2
				65-70	42	±3	40	±3
				75-80	46		44
				85-90	50	±4	48	±4
				95-100	54	±5	52	±5

Таблица 39

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град.(пред. откл. ±2°)
				3,0-4,5					8
			ИНп,	5,0-8,0					12
			ИП	9,0-12,0					16				30
				14,0-16,0	1,0	±1,0	1,0	±1,0	20
				18,0-20,0					24	±2	1	±1
				3,0-4,5					6
				5,0-8,0					10
				9,0-12,0					13
				14,0-16,0					16
У9				18,0-20,0					20
				22,0-24,0					24
			УП	26,0-30,0					28	±3			20
				32,0-36,0	2,0	+1,0 -2,0	2,0	+1,0 -2,0	32
				38,0-42,0					36
				44,0-48,0					40	±4	2	+1 -2
				50,0-53,0					44
				56,0-60,0					50	±5

Таблица 40

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				3,0-4,5					7
			ИНп,	5,0-8,0					12				30
			ИП	9,0-12,0	1,0	±1,0	1,0	±1,0	16
				14,0-16,0					22
				18,0-20,0					28	±2	1	±1
				3,0-4,5					6
				5,0-8,0					10
				9,0-12,0					13
				14,0-16,0					16
У10				18,0-20,0					19
			УП	22,0-24,0					22				20
				26,0-30,0		+1,0 -2,0		+1,0 -2,0	26	±3
				32,0-36,0	2,0		2,0		32
				38,0-42,0					36	±4
				45,0-48,0					40		2	+1 -2
				50,0-53,0					44
				56,0-60,0					48	±5

Таблица 41

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.
				0,8-3,0		+0,5
Т1			ИНп, ИП, УП	3,2-5,5	0	+1,0
				6,0-20,0		+1,5
T3				22,0-40,0		+2,0

Таблица 42

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
			ИНп	3,0-4,0					7
				4,5-6,0					10		55
				7,0-10,0		+1	1	±1,0	16	±2
				3,0-4,0					6
				4,5-6,0					8
				7,0-10,0					12
				11,0-14,0					16	±3
				16,0-18,0					20
				20,0-22,0		+2			24
T6			ИП,	24,0-26,0	0				28
			УП	28,0-30,0					32	±4	45
				32,0-34,0					36
				36,0-40,0			2,0	+1,0 -2,0	40
				42,0-45,0					44
				48,0-53,0		+3			48
				56,0-60,0					52	±5

Таблица 43

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. ±2°)
				3,0-4,0					7
			ИНп	4,5-6,0					10		55
				7,0-10,0					16
				3,0-4,0		+1	1,0	±1,0	6	±2
				4,5-6,0					8
				7,0-10,0					12
				11,0-14,0					16
T7				16,0-18,0	0				20	±3
			ИП, УП	20,0-22,0		+2			24		45
				24,0-26,0					28
				28,0-30,0			2,0	+1,0	32	±4
				32,0-34,0				-2,0	36
				36,0-40,0		+3			42
				42,0-45,0					46
				48,0-53,0					50	±5
				56,0-60,0					54

Таблица 44

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	(пред. откл. ±2)	, град.(пред. откл. ±2°)
				6-9					7
			ИНп	10-12					9			55
				14-16	1	±1	1	±1	12	±2
				18-20					16
				6-9					8
				10-12					10		0,08s-0,25s
				14-18					12	±3
T8				20-24					14
			ИП,	26-30					16
			УП	32-36	2	+1 -2	2	+1 -2	20	±4		45
				38-42					24
				45-48					28
				50-53					32
				56-60					36	±5
				63-65					40
				70-75					44
				80					48

Таблица 45

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.	Номин.	Пред. откл.	(пред. откл. ±2)
				12-16			10
				18-22		+2	12
				24-28			14
				30-34			16
				36-40			18	±2
				42-45			20
T9			ИП,	48-53	0		22		0,05s-0,15s
			УП	56-60			24
				63-65			26
				70-75			30	±3
				80-85		+3	34
				90-95			38	±4
				100			40

Таблица 46

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.
			ИН	0,8-3,0		+0,2	3,0-12,0
				3,2-4,0		+0,5	5,0-16,0
				0,8-5,0			3,0-20,0
			ИНп	5,5-10,0		+1,0	8,0-40,0
H1				0,8-2,0	0	+0,5	3,0-20,0
	* Размер для справок			2,2-5,0
			ИП, УП	5,5-10,0		+1,0	8,0-40,0
				11,0-28,0		+1,5	12,0-100,0
				30,0-60,0		+2	30,0-240,0

Таблица 47

Размеры, мм

	Конструктивные элементы
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки		Номин.	Пред. откл.
			ИН	0,8-3,0		+0,2	3,0-12,0
				3,2-4,0		+0,5	5,0-16,0
				0,8-5,0			3,0-20,0
			ИНп	5,5-10,0		+1,0	8,0-40,0
Н2				0,8-2,0	0	+0,5	3,0-20,0
				2,2-5,0
			ИП, УП	5,5-10,0		+1,0	8,0-40,0
				11,0-28,0		+1,5	12,0-100,0
				30,0-60,0		+2,0	30,0-240,0

     (Измененная редакция, Изм. N 1, 2, 3).

     5. При выполнении корня многослойного шва способом сварки, отличным от основного способа, которым производится заполнение разделки кромок, значения конструктивных элементов сварного соединения необходимо выбирать по основному способу сварки. При этом обозначение способа сварки следует производить дробью, в числителе которой дается обозначение способа сварки корня шва, а в знаменателе - обозначение основного способа сварки.

     6. Для сварных соединений С12, С21, С23, С24, У7, У10, Т7, имеющих толщину деталей s=12 мм и более, а также для соединений С15, С16, С25, С27, У8, Т8, имеющих толщину деталей s=20 мм и более, выполняемых способом сварки УП, допускается притупление =5±2 мм.

Таблица 48

мм

Толщина тонкой детали	Разность толщин деталей
2-3 4-30 32-40 Св. 40	1 2 4 6

     7. Сварка встык деталей неодинаковой толщины в случае разницы по толщине, не превышающей значений, указанных в табл. 48, должна производиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

     Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

Черт. 1

    При разнице в толщине свариваемых деталей свыше значений, указанных в табл. 48, на детали, имеющей большую толщину должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2 и 3. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

Черт. 2

Черт. 3

     8. Размер и предельные отклонения катета углового шва и должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 4.

     (Измененная редакция, Изм. N 3).

     9. (Исключен, Изм. N 1).

     10. (Исключен, Изм. N 3).

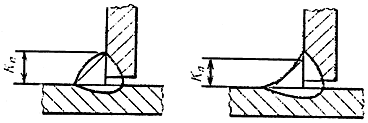

     11. Допускается выпуклость или вогнутость углового шва до 30% его катета, но не более 3 мм. При этом вогнутость не должна приводить к уменьшению значения катета (черт. 4), установленного при проектировании.

Черт. 4

     Примечание. Катетом является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет принимается любой из равных катетов, при несимметричном шве - меньший.

     (Измененная редакция, Изм. N 3).

     12. Допускается перед сваркой смещение кромок относительно друг друга не более:

     0,2 s мм - для деталей толщиной до 4 мм;

     0,1 s+0,5 мм - для деталей толщиной 5-25 мм;

     3 мм - для деталей толщиной 25-50 мм;

     0,04 s+ 1,0 мм - для деталей толщиной 50-100 мм;

     0,01 s+4,0 мм, но не более 6 мм - для деталей толщиной более 100 мм.

     13. При сварке в углекислом газе электродной проволокой диаметром 0,8-1,4 мм допускается применять основные типы сварных соединений и их конструктивные элементы по ГОСТ 5264-80.

     14. Минимальные значения катетов угловых швов приведены в приложении 1.

     15. При применении сварки в углекислом газе взамен ручной дуговой сварки катет расчетного углового шва может быть уменьшен до значений, приведенных в приложении 2.

     16. При сварке в углекислом газе электродной проволокой, обеспечивающей получение металла шва с более высоким временным сопротивлением разрыву, чем у основного металла, катет расчетного углового шва может быть уменьшен до значений, приведенных в приложении 3.

     14-16. (Введены дополнительно, Изм. N 1).

     17. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения размера до 4 мм. При этом соответственно может быть увеличена ширина шва , .

     18. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30% номинального значения.

     19. При подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до ±5°. При этом соответственно может быть изменена ширина шва , .

     17-19. (Введены дополнительно, Изм. N 3).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

мм

	Минимальный катет углового шва для толщины более толстого из свариваемых элементов
Предел текучести свариваемой стали, МПа	от 3 до 4	св. 4 до 5	св. 5 до 10	св. 10 до 16	св. 16 до 22	св. 22 до 32	св. 32 до 40	св. 40 до 80
До 400	3	3	4	5	6	7	8	9
Св. 400 до 450	3	4	5	6	7	8	9	10

     Примечание. Минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.

     (Введено дополнительно, Изм. N 1).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

мм

Катет углового шва для способов сварки
Ручная дуговая	В углекислом газе проволокой марки Св-08Г2С диаметром от 1,4 до 2,0 мм взамен электродов типа			В углекислом газе проволокой марки Св-08Г2С диаметром от 0,8 до 1,2 мм взамен электродов типа
	Э42А и Э42	Э46А и Э46	Э50А и Э50	Э42А и Э42	Э46А и Э46
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20	3 3 4 5 5 6 7 7 8 10 10 13 14 14 15 16 17	3 4 4 5 6 7 7 8 10 12 13 14 15 16 17 18 19	3 4 5 6 6 7 8 10 12 13 14 15 16 17 18 19 20	4 4 5 6 7 8 9 9 10 11 12 13 14 14 15 16 17	4 5 6 7 8 8 9 10 11 12 13 14 15 16 17 18 19

     Примечание. Приведенные данные не распространяются на соединения, выполняемые при сварке на удлиненном вылете электрода или на прямой полярности тока.

     (Введено дополнительно, Изм. N 1).

ПРИЛОЖЕНИЕ 3
Рекомендуемое

мм

Катет углового шва для отношения временного сопротивления разрыву металла шва к временному сопротивлению разрыву основного металла
1,0	1,1	1,2	1,3	1,4
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20	4 5 6 7 7 8 9 10 11 12 13 14 15 16 17 17 18	4 4 5 6 7 8 9 9 10 11 12 13 14 14 15 16 17	3 4 5 6 6 7 8 9 9 10 11 12 13 13 14 15 16	3 4 4 5 6 7 7 8 9 9 10 11 12 12 13 14 14

     (Введено дополнительно, Изм. N 1).

ПРИЛОЖЕНИЕ 4
Рекомендуемое

мм

Номинальный размер катета углового шва	Предельные отклонения размера катета углового шва от номинального значения
До 5 включ.	+ 1,0 -0,5
Св. 5 до 8 включ.	+ 2,0 -1,0
Св. 8 до 12 включ.	+ 2,5 -1,5
Св. 12	+ 3,0 -2,0

     (Введено дополнительно, Изм. N 3).



Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1996
