ГОСТ 13617-97

Группа В52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ УГОЛКОВОГО
СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

Сортамент

Extruded bulb-shaped angle-section shapes of aluminium,
aluminium and magnesium alloys. Dimensions



МКС 77.140.90*
ОКП 18 1140
_____________
     * В указателе "Национальные стандарты" 2005 г. МКС 77.150.10. -

Примечание .

Дата введения 1999-01-01

Предисловие


     1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов", ОАО "Всероссийский институт легких сплавов" (ОАО ВИЛС)

     ВНЕСЕН Госстандартом России

     2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12-97 от 21 ноября 1997 г.)

     За принятие проголосовали:


Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Госстандарт Белоруссии

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины



     3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 Межгосударственный стандарт ГОСТ 13617-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.

     4 ВЗАМЕН ГОСТ 13617-82



    1 ОБЛАСТЬ ПРИМЕНЕНИЯ


     Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.



    2 НОРМАТИВНЫЕ ССЫЛКИ


     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

     ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия



    3 ОСНОВНЫЕ ПАРАМЕТРЫ


     3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

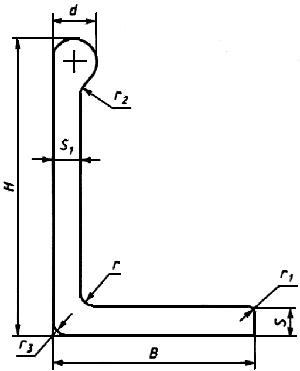

Рисунок 1



Таблица 1 - Норма профилей, размеры и теоретическая масса




Размеры, мм





Теоретическая масса 1 м сплава, кг

Номер профиля















Площадь сечения, см

Диа- метр опи- санной окруж- ности,  мм

алюми-
ниевого

маг-
ние- вого

710002

13,0

12,0

1,0

3,0

1,5

0,5

1,5

0,292

18

0,083

0,053

710003

15,0

18,0

1,0

3,0

1,5

1,0

1,0

0,371

24

0,106

0,067

710004

15,0

18,0

1,5

4,0

2,0

1,5

1,5

0,544

24

0,155

0,098

710005

15,0

30,0

1,5

5,0

2,0

0,7

2,5

0,806

34

0,230

0,145

710006

16,0

15,0

1,0

3,0

1,5

0,5

1,5

0,352

20

0,100

0,063

710007

17,5

17,0

1,6

4,0

1,8

0,5

1,8

0,597

24

0,170

0,107

710053

18,0

22,0

1,0

3,2

2,0

-

1,5

0,442

29

0,126

0,080

710010

20,0

13,0

1,0

3,0

1,5

0,5

1,5

0,372

22

0,106

0,067

710011

20,0

15,0

1,2

4,0

2,0

0,6

2,0

0,505

24

0,144

0,091

710012

20,0

15,0

1,5

5,0

2,0

0,75

2,5

0,651

24

0,186

0,117

710013

20,0

15,0

2,0

5,0

2,0

0,75

2,5

0,812

24

0,231

0,146

710017

20,0

20,0

1,5

3,5

1,5

0,75

1,75

0,634

28

0,181

0,114

710020

23,0

13,0

1,2

4,0

2,0

0,6

2,0

0,517

26

0,147

0,093

710022

25,0

18,0

1,5

5,0

2,0

0,75

2,5

0,771

29

0,220

0,139

710023

25,0

18,0

1,8

5,0

2,0

0,9

2,5

0,876

29

0,250

0,158

710025

25,0

20,0

2,0

6,0

2,0

1,0

3,0

1,061

30

0,302

0,191

710027

25,0

25,0

2,5

6,5

2,5

1,25

3,0

1,348

33

0,384

0,243

710031

29,0

28,0

2,0

6,0

3,0

-

3,0

1,303

39

0,371

0,235

710054

30,0

16,0

2,0

6,0

2,0

-

3,0

1,091

33

0,311

0,196

710033

30,0

20,0

1,5

5,0

2,0

0,75

2,5

0,876

35

0,250

0,158

710034

30,0

20,0

2,0

6,0

2,0

1,0

3,0

1,161

35

0,331

0,209

710036

32,0

25,0

2,5

6,5

2,0

1,25

3,0

1,520

40

0,433

0,274

710037

35,0

20,0

2,0

6,0

2,0

1,0

3,0

1,261

40

0,359

0,227

710039

40,0

25,0

2,5

7,0

2,5

1,25

3,5

1,825

45

0,520

0,329

710041

48,5

30,0

2,5

10,0

2,5

1,25

2,5

2,450

57

0,698

0,441

710042

50,0

25,0

3,0

10,0

3,0

1,5

9,0

2,784

55

0,793

0,501

 710043

50,0

30,0

4,0

10,0

4,0

2,0

5,0

3,533

57

1,007

0,636

710045

60,0

28,0

3,5

12,0

3,5

1,75

11,0

3,875

64

1,104

0,698

 710046

65,0

40,0

5,0

12,0

5,0

2,5

6,0

5,687

76

1,621

1,024

710047

75,0

30,0

4,0

14,0

4,0

2,0

13,0

5,302

79

1,511

0,954

710048

75,0

40,0

6,0

15,0

6,0

3,0

7,5

7,650

85

2,180

1,377

710049

90,0

35,0

4,5

16,0

4,5

2,25

15,0

7,093

93

2,021

1,277

     Примечание - Значения радиуса , не приведенные в таблице, должны соответствовать ГОСТ 8617 и ГОСТ 19657.



     3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см, что соответствует плотности алюминиевого сплава марки В95.

     Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см , что соответствует плотности магниевого сплава марки МА14.

     3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 приложения А.

     Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 приложения Б.

     3.4 Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 приложения В.



 ПРИЛОЖЕНИЕ А
(справочное)


ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ
 И АЛЮМИНИЕВЫХ СПЛАВОВ


     Переводной коэффициент для профиля из алюминия всех марок - 0,950.


Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Марка сплава

Переводной коэффициент

АМц

0,958

АМцС

0,958

АМг2

0,940

АМг3

0,937

АМг5

0,930

АМг6

0,926

1561

0,930

Д1

0,982

Д16

0,976

Д16ч

0,976

Д19ч

0,968

Д20

0,996

АВ

0,947

ВАД1

0,968

К48-2

0,972

К48-2пч

0,972

АД31

0,950

АД33

0,951

АД35

0,954

1161

0,972

1163

0,975

1915

0,972

1920

0,954

1925

0,972

1935

0,977

1985ч

0,948

1973

1,000

1980

0,968

ВД1

0,982

АВД1-1

0,982

АКМ

0,970

М40

0,965

АК4

0,970

АК6

0,962

АД31Е

0,950

АК4-1

0,982

АК4-1ч

0,982

ВД17

0,965

1420

0,867




ПРИЛОЖЕНИЕ Б
(справочное)


ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
 ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ



Таблица Б.1

Марка сплава

Переводной коэффициент

МА1

0,978

МА2

0,989

МА2-1

0,990

МА2-1пч

0,990

МА8

0,989

МА12

0,989




ПРИЛОЖЕНИЕ В
(справочное)

СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ ОБОЗНАЧЕНИЯМ



Таблица В.1

Номер профиля

Обозначение профиля по каталогу 1966 г.

Обозначение профиля по чертежам завода-изготовителя

710002

П 6500-4

ПР 102-1

710003

П 6500-6

ПК 111-6, ПП 26-10

710004

П 6500-8

ПВ 1798, ПП 26-9, С 506, ПК 111-5

710005

П 6500-10

ПП 26-8, ПК 111-4

710006

П 6500-12

ПР 102-30, ПП 26-2, ПС 13-4

710007

П 6500-14

НП 1231-1, С 470

710010

П 6500-20

ПР 102-2

710011

П 6500-22

ПР 102-35

710012

П 6500-24

ПР 102-3, НП-223-1

710013

П 6500-26

ПС 13-8, С 1385

710017

П 6500-30

ПР 102-31

710020

П 6500-36

ПР 102-4

710022

П 6500-38

ПР 102-5

710023

П 6500-40

ПР 102-6

710025

П 6500-42

ПР 102-7, ПР 102-7А

710027

П 6500-44

ПР 102-32

710031

        -

ПК 17600

710033

П 6500-54

ПР 102-8, ПР 102-8А

710034

П 6500-56

ПР 102-9

710036

П 6500-60

ПП 26-6, ПР 102-34, ПР 102-34А, ПС 13-7

710037

П 6500-62

ПР 102-10, ПР 102-10А

710039

П 6500-66

ПР 102-11

710041

П 6500-68

ПР 102-19

710042

П 6500-70

ПР 102-20

710043

П 6500-72

ПР 102-12

710045

П 6500-74

ПР 102-21

710046

П 6500-76

ПК 0621, ПР 102-13

710047

П 6500-78

ПР 102-22

710048

П 6500-80

ПР 102-14

710049

П 6500-82

ПР 102-23

710053

     -

С 1914, ПК 18351




Текст документа сверен по:
официальное издание
М: ИПК Издательство стандартов, 1998
