     ГОСТ 12492.9-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ КРЫЛА ПЛОСКОРЕЗА
СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Section for subsurface cultivator wings.
Dimensions



ОКП 09 4126

Дата введения 1991-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 753

     3. ВЗАМЕН ГОСТ 12492.15-72

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

     ГОСТ 1050-88

1



     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный профиль для крыла плоскореза.

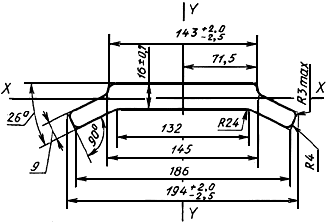

     1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля и справочные значения относительно осей должны соответствовать указанным на чертеже и в таблице.





Марка стали

Площадь сечения, см

Масса 1 м профиля, кг

Момент инерции, см


30 по ГОСТ 1050

27,96

21,95

10,55

735,77



     2. Кривизна полос в вертикальной и горизонтальной плоскостях не должна превышать 0,2% длины.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
