ГОСТ 12492.4-90 Профиль одножелобчатый для сельскохозяйственных машин. СортаментПостановление Госстандарта СССР от 30.03.1990 N 752ГОСТ от 30.03.1990 N 12492.4-90


     ГОСТ 12492.4-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ОДНОЖЕЛОБЧАТЫЙ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. One-notched section. Dimensions



ОКП 09 4116

Дата введения 1991-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 752

     3. ВЗАМЕН ГОСТ 12492.7-72

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

     ГОСТ 535-88

2

     ГОСТ 19281-89

2



     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный одножелобчатый профиль.

     1. По точности прокатки профиль изготовляют:

     повышенной точности - Б;

     обычной точности - В.

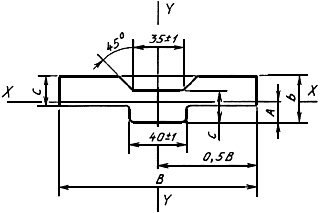

     2. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля, справочные значения относительно осей должны соответствовать указанным на чертеже и в таблице.






Марка стали

, мм

, мм

, мм

Номи- наль-
ная

Предельные отклонения для точности изготовления

Номи- наль-
ная

Предельные отклонения для точности изготовления

Номи- наль-
ная

Предельные отклонения для точности изготовления

B

Б

B

Б

B

Б

Ст3сп3
Ст3пс3

120

+2,0
-2,5

-

15

+0,5
-0,7

-

10

+0,5
-0,7

-

Ст5сп2 по ГОСТ 535

140

+2,0
-2,5

+0
-2,5

15

+0,5
-0,7

+0
-0,7

10

+0,5
-0,7

+0
-0,7

09Г2С по ГОСТ 19281

140

+2,0
-2,5

-

13

+0,5
-0,7

-

8

+0,5
-0,7

-



Продолжение

Марка стали

Площадь сечения, см

Масса 1 м проката, кг

Момент инерции, см


Ст3сп3
Ст3пс3

8,21

12,25

9,61

1,71

145,14

Ст5сп2 по ГОСТ 535

8,46

14,25

11,19

1,93

229,80

09Г2С по ГОСТ 19281

7,46

11,45

9,0

1,20

184,07



     3. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5% длины. По требованию потребителя профили изготовляют с кривизной не более 0,2% длины.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
