ГОСТ 12492.14-90 Профиль для корпуса конечной передачи трактора. СортаментПостановление Госстандарта СССР от 30.03.1990 N 753ГОСТ от 30.03.1990 N 12492.14-90


     ГОСТ 12492.14-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ КОРПУСА КОНЕЧНОЙ ПЕРЕДАЧИ ТРАКТОРА

Сортамент

Agricultural machinery. Section for end transmission case. Dimensions



ОКП 09 3100

Дата введения 1991-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 753

     3. ВЗАМЕН ТУ 14-2-698-86

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

     ГОСТ 535-88

     1



     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный профиль для корпуса конечной передачи трактора.

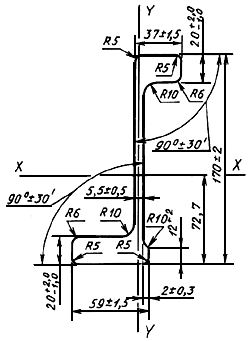

     1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения профиля должны соответствовать указанным на чертеже и в таблице.





Марка стали

Площадь сечения, см

Масса 1 м профиля, кг

Момент инерции, см


Ст3кп1, Ст3сп3,
Ст3пс3 по ГОСТ 535

26,5

20,8

1138,19

117,54



     2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5% длины.

     3. Скручивание профиля вокруг продольной оси не должно превышать 1 мм на 1 м длины.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
