ГОСТ 12492.13-90 Профиль С-образный для сельскохозяйственных машин. СортаментПостановление Госстандарта СССР от 30.03.1990 N 753ГОСТ от 30.03.1990 N 12492.13-90

ГОСТ 12492.13-90

Группа В22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ С-ОБРАЗНЫЙ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. C-shaped section. Dimensions

ОКП 09 3300

Дата введения 1991-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 753

     3. ВЗАМЕН ГОСТ 12492.11-72

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 535-88	1

     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный С-образный профиль.

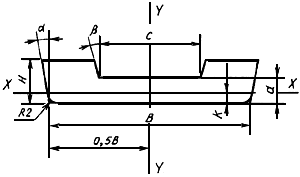

     1. Форма, размеры, предельные отклонения, площадь поперечного сечения и масса 1 м профиля должны соответствовать указанным на чертеже и в таблице.

Марка стали	, мм		, мм	, мм		, мм		, не более	, не более	Площадь сече- ния, см	Масса 1 м про- филя, кг	Момент инерции, см		, мм
	Но- мин.	Пред. откл.		Но- мин.	Пред. откл.	Но- мин.	Пред. откл.
Ст3кп1	30	+0,5	18	9	+0,2	6	+0,2	3°	5°	2,16	1,68	0,1	1,9	3,8
Ст3сп3		-1,0			-0,5		-0,5
Ст5пс2	36		21	9		6		3°	5°	2,6	2,06	0,1	3,4	3,8
Ст5сп2 по ГОСТ 535	40		21	8		5		3°	5°	2,59	2,03	0,1	4,1	3,4

     2. Кривизна профиля в вертикальной плоскости не должна превышать 0,3% длины. Кривизна профиля в горизонтальной плоскости не должна превышать 0,5% длины.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
