     ГОСТ 12492.11-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ ВЕРХНЕГО КОЛЬЦА ПОВОРОТНОГО КРУГА АВТОПРИЦЕПА
СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Section for upper ring of trailer slewing plate.
Dimensions



ОКП 09 4129

Дата введения 1991-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 753

     3. ВЗАМЕН ГОСТ 12492.17-72

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

     ГОСТ 1050-88

     1



     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный профиль для верхнего кольца поворотного круга автоприцепа.

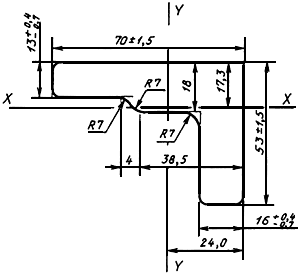

     1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля должны соответствовать указанным на чертеже и в таблице.





Марка стали

Площадь сечения, см

Масса 1 м профиля, кг

Момент инерции, см


35 по ГОСТ 1050

16,83

13,21

35,75

65,90



     2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,4% длины.

     3. Отклонение от прямого угла не должно превышать 40'.

     4. Скручивание профиля вокруг продольной оси не должно превышать 2° на 1 м длины.

     5. Допускается изготовление профилей с неровными торцевыми поверхностями обеих полок. Значение неровностей не должно превышать ±1,5 мм.

     Уклон торцевых поверхностей должен быть в пределах допуска на размер.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
