     ГОСТ 12492.1-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ КОРЫТНЫЙ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Channel section. Dimensions



ОКП 09 4113

Дата введения 1991-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 752

     3. ВЗАМЕН ГОСТ 12492.4-72

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный корытный профиль.

     1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля и справочные значения относительно осей должны соответствовать: для профиля корытного 1 - табл.1, черт.1; для профиля корытного 2 - табл.2, черт.2.



Таблица 1

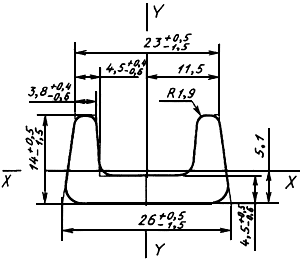

Профиль корытный 1

Черт.1

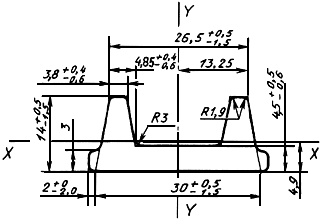

Профиль корытный 2

Черт.2


Таблица 2



     2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,4% длины. По требованию потребителя профили изготовляют с кривизной не более 0,2% длины.
