ГОСТ 12360-82 Стали легированные и высоколегированные. Методы определения бора (с Изменением N 1)Постановление Госстандарта СССР от 29.01.1982 N 381ГОСТ от 29.01.1982 N 12360-82

ГОСТ 12360-82

Группа В39

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СТАЛИ ЛЕГИРОВАННЫЕ И ВЫСОКОЛЕГИРОВАННЫЕ

Методы определения бора

Steels alloyed and highalloyed.
Methods for the determination of boron



ОКСТУ 0809

Дата введения 1983-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ




     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     ИСПОЛНИТЕЛИ:

     Н.П.Лякишев, проф. член-корр.; Г.В.Козина, канд. хим. наук; Р.Д.Малинина, канд. хим. наук; Н.И.Елина; В.А.Балусов; З.Т.Кобозева

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.01.82 N 381

     3. ВЗАМЕН ГОСТ 12360-66

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 83-79

3а.2

ГОСТ 1942-86

3.2

ГОСТ 3118-77

2.2, 3.2, 3а.2, 4.2

ГОСТ 4107-78

4.2

ГОСТ 4108-72

4.2

ГОСТ 4204-77

2.2, 3.2, 4.2

ГОСТ 4328-77

2.2, 3а.2, 4.2

ГОСТ 4332-76

2.2, 3.2, 4.2

ГОСТ 4461-77

3.2, 3а.2

ГОСТ 5833-75

4.2

ГОСТ 5962-67

3а.2

ГОСТ 6552-80

2.2, 3.2, 3а.2

ГОСТ 6563-75

3.2

ГОСТ 6709-72

2.2, 3а.2

ГОСТ 6995-77

2.2

ГОСТ 8321-74

4.2

ГОСТ 9656-75

2.2, 3,2, 4.2

ГОСТ 10067-80

3.2

ГОСТ 10484-78

3.2

ГОСТ 10652-73

3а.2, 4.2

ГОСТ 10929-76

2.2, 3.2, 4.2

ГОСТ 11125-84

3.2, 3а.2

ГОСТ 13610-79

2.2, 3.2, 3а.2

ГОСТ 14261-77

3.2, 3а.2

ГОСТ 24147-80


3а.2



     5. Срок действия продлен до 01.01.98* Постановлением Госстандарта СССР от 09.06.87 N 1941
____________
     * Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС № 11, 1995 г. ). - Примечание .

     6. ПЕРЕИЗДАНИЕ (июнь 1988 г.) с Изменением N 1, утвержденным в июне 1987 г. (ИУС 9-87)


     Настоящий стандарт устанавливает фотометрический, экстракционно-фотометрический методы определения общей массовой доли бора (при массовой доле бора от 0,0005 до 0,1%) и метод потенциометрического титрования для определения общей массовой доли бора (при массовой доле бора от 0,05 до 2,0%) в легированных и высоколегированных сталях.



1. ОБЩИЕ ТРЕБОВАНИЯ


     Общие требования к методам анализа - по ГОСТ 20560-81.


2. ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ БОРА


     2.1. Сущность метода

     Метод основан на отделении бора в виде борнометилового эфира дистилляцией с метиловым спиртом с последующим образованием окрашенного в синий цвет соединения борной кислоты с хинализарином в сернокислом растворе. Светопоглощение раствора измеряют при  = 620 нм.

     2.2. Аппаратура, реактивы и растворы

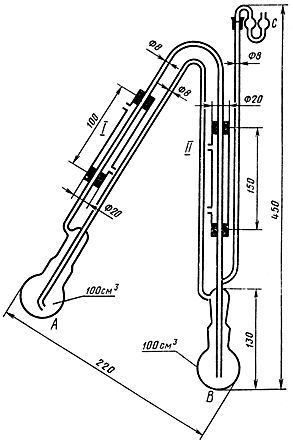

     Дистилляционный аппарат (см. чертеж), изготовленный из кварца или стекла, не содержащего бор. Допускается применение аппаратов другой конструкции.

     Спектрофотометр.





     Кислота серная по ГОСТ 4204-77 и разбавленная 1:3. Перед применением кислоту очищают 2-3 pаза дистилляцией, прибавляя по 10 см метанола на каждые 250 см кислоты. Дистилляцию ведут до начала выделения паров серной кислоты.

     Кислота ортофосфорная по ГОСТ 6552-80. Перед применением кислоту очищают 2-3 раза дистилляцией, прибавляя по 10 см метанола на каждые 250 см кислоты. Дистилляцию ведут до начала выделения паров ортофосфорной кислоты.

     Кислота соляная по ГОСТ 3118-77.

     Олово двухлористое, раствор 1 г двухлористого олова растворяют в 100 см соляной кислоты.

     Натрия гидроокись по ГОСТ 4328-77.

     Водорода перекись по ГОСТ 10929-76.

      Калий-натрий углекислый безводный по ГОСТ 4332-76.

     Метанол по ГОСТ 6995-77.

     Эталон абсолютный.

     Хинализарин, раствор: к 0,12 г хинализарина добавляют 114 см воды и серную кислоту до 2 дм, раствор перемешивают.

     Кислота борная по ГОСТ 18704-78 или ГОСТ 9656-75.

     Стандартные растворы бора.

     Раствор А: 0,5720 г борной кислоты растворяют в небольшом количество воды в мерной колбе вместимостью 1 дм, доливают водой до метки и перемешивают.

     1 см раствора А содержит 0,0001 г бора.

     Раствор Б: 50 см раствора А переносят в мерную колбу вместимостью 1 дм, доливают водой до метки и перемешивают.

     1 см раствора Б содержит 0,000005 г бора.

     Железо карбонильное по ГОСТ 13610-79.

     Бусины из стекла или кварца, не содержащие бора.

     Вода бидистиллированная по ГОСТ 6709-72.

     (Измененная редакция, Изм. N 1).

     2.3. Проведение анализа

     2.3.1. Навеску стали массой, указанной в табл. 1, помещают в колбу  дистилляционного аппарата, прибавляют 15-20 см раствора серной кислоты (1:3) или 10-15 см ортофосфорной кислоты. Колбу соединяют с притертой частью прибора, включают холодильник  и постепенно содержимое нагревают до полного растворения навески.

     После растворения колбу снимают и раствор окисляют, прибавляя по каплям 3-4 см раствора перекиси водорода.

     Колбу  вновь соединяют с прибором для дистилляции и кипятят раствор в течение 10-15 мин, затем охлаждают.

     При массовой доле бора от 0,0005 до 0,04% для дальнейшего анализа используют весь раствор; при массовой доле свыше 0,04 до 0,10% раствор из колбы  переносят в мерную колбу вместимостью 50 см, доливают водой до метки, перемешивают и аликвотную часть этого раствора, равную 20 см, переносят в колбу .



Таблица 1

Массовая доля бора, %

Масса навески, г

От 0,0005  до 0,005

1,0

Св. 0,005  до 0,01

0,5

"      0,01    "   0,02

0,2

"      0,02    "  0,04

0,1

"      0,04   "  0,10


0,1



      Затем прибавляют в колбу  15 см ортофосфорной кислоты, несколько кварцевых или стеклянных бусин и соединяют колбу с прибором с помощью притертого шлифа.

     Прекращают подачу воды в холодильник , включают холодильник , используя в качестве приемника к холодильнику  мерный цилиндр. Содержимое колбы  нагревают до тех пор, пока не перегонится вся вода (до постоянства объема раствора в мерном цилиндре).

     После окончания дистилляции воды из колбы  прекращают подогрев и включают холодильник ; холодильник  остается включенным. Перегнанную воду переливают количественно из мерного цилиндра в кварцевый стакан или платиновую чашку и сохраняют.

     В колбу  отмеряют 50 см метанола (допускается применение эталона), 7-8 см раствора гидроокиси натрия и прибавляют несколько стеклянных или кварцевых бусин. В затвор  вливают 3 см раствора гидроокиси натрия. Колбу  соединяют с притертой частью прибора и содержимое нагревают постепенно до тех пор, пока половина содержимого колбы не будет перегнана в колбу . Отключают холодильник , обе колбы постепенно нагревают в течение 50 мин. Весь бор должен находиться в колбе . Нагрев колбы  прекращают, из колбы  перегоняют в колбу  весь метанол, потом прекращают подогрев колбы , включают холодильник , в колбу  прибавляют 0,5 г углекислого калия-натрия и раствор гидроокиси натрия из затвора .

     Колбу  соединяют с притертой частью прибора и, медленно подогревая, перегоняют весь метанол в колбу .

     Остаток из колбы  переносят количественно дистиллированной или деионизированной водой в кварцевый стакан или платиновую чашку.

     Остаток в колбе  обрабатывают следующим образом: содержимое колбы разбавляют водой до 250 см, фильтруют через плотный фильтр с бумажной массой, фильтр с возможным остатком промывают, переносят в платиновый тигель, осторожно высушивают и озоляют, прибавляют 0,5 г безводного углекислого калия-натрия и сплавляют в течение 20 мин. Плав выщелачивают 20 см ортофосфорной кислоты. Раствор переносят в колбу  прибора и повторяют процесс дистилляции. Полученный дистиллят присоединяют к раствору в кварцевом стакане или платиновой чашке и выпаривают досуха.

     Cухой  остаток в кварцевом стакане или платиновой чашке выщелачивают 5 см воды и 1,5 см добавляемой по каплям серной кислоты. Полученный раствор переносят количественно в мерную колбу или градуированный цилиндр вместимостью 10 см, после охлаждения доливают водой до метки и перемешивают.

      Содержимое мерной колбы или градуированного цилиндра фильтруют через сухой фильтр в сухой стакан. В колбу вместимостью 50 см переносят пипеткой 4 см фильтрата, прибавляют 0,2 см раствора двухлористого олова и при помощи бюретки 40 см раствора хинализарина. Содержимое колбы перемешивают, охлаждают, выдерживают 30 мин и измеряют светопоглощение раствора при длине волны 620 нм.

     Раствором сравнения служит раствор контрольного опыта.

     Массу бора находят по градуировочному графику.

     (Измененная редакция, Изм. N 1).

     2.3.2. Для построения градуировочного графика к шести навескам железа массой по 1 г, помещенным последовательно в колбу , отмеряют 1,0; 2,0; 4,0; 6,0; 8,0 и 10,0 см стандартного раствора Б; к седьмой навеске не добавляют стандартный раствор и проводят контрольный опыт. Колбу каждый раз соединяют с притертой частью дистилляционного прибора и поступают далее по п.2.3.1, за исключением обработки нерастворимого остатка.

     По найденным величинам оптической плотности и соответствующим им значениям масс бора строят градуировочный график.

     (Измененная редакция, Изм. N 1).

     2.4. Обработка результатов

     2.4.1. Массовую долю бора () в процентах вычисляют по формуле





где  -  масса бора, найденная по градуировочному графику, г;

        - масса навески пробы или части навески, соответствующей аликвотной части раствора, г.

     2.4.2. Абсолютные допускаемые расхождения результатов параллельных определений при доверительной вероятности = 0,95 не должны превышать значений, указанных в табл. 2.



Таблица 2

Массовая доля бора, %

Абсолютные допускаемые расхождения, %

От  0,0005

до 0,001

0,0005

Св. 0,001

"   0,002

0,001

"    0,002

"   0,005

0,002

"    0,005

"   0,01

0,003

"    0,01

"   0,02

0,005

"    0,02

"   0,05

0,007

"    0,05

"   0,10

0,01

"    0,1

"   0,2

0,02

"    0,2

"   0,5

0,03

"    0,5

"   1,0

0,04

"    1,0

"   2,0


0,05




3. ЭКСТРАКЦИОННО-ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ БОРА


     3.1. Сущность метода

     Метод основан на превращении борной кислоты в тетрафторборную и экстракции 1,2-дихлорэтаном окрашенного в голубой цвет соединения тетрафтороборат-ионов с реагентом метиленовым голубым с последующим измерением светопоглощения экстракта при  = 657 нм.

     3.2. Аппаратура, реактивы и растворы

     Спектрофотометр, фотоэлектроколориметр.

     Кислота соляная по ГОСТ 3118-77 или ГОСТ 14261-77.

     Кислота азотная по ГОСТ 4461-77 или ГОСТ 11125-84.

     Кислота серная по ГОСТ 4204-77 и раствор с молярной концентрацией эквивалента 2,5 моль/дм.

     Кислота фтористоводородная по ГОСТ 10484-78 и раствор с массовой концентрацией 50 г/дм. К 20 см фтористоводородной кислоты приливают 150 см воды и перемешивают. Хранят в сосуде из полиэтилена.

     Кислота ортофосфорная по ГОСТ 6552-80 и разбавленная 1:1.

     Смесь соляной и азотной кислот, свежеприготовленная: к 150 см соляной кислоты приливают 50 см азотной кислоты и перемешивают.

     Смесь серной и ортофосфорной кислот: к 180 см ортофосфорной кислоты приливают 20 см серной кислоты и перемешивают.

     Водорода перекись по ГОСТ 10929-76 и разбавленная 1:1.

     Калий углекислый - натрий углекислый по ГОСТ 4332-76.

     Калий фтористый по ГОСТ 10067-80, раствор: 150 г фтористого калия растворяют в воде и разбавляют водой до 1 дм.

     Хранят в сосуде из полиэтилена.

     Метиленовый голубой, раствор: 3,739 г метиленового голубого растворяют в воде и разбавляют до 1 дм. 100 см полученного раствора разбавляют водой до 1 дм.

     1,2-дихлорэтан по ГОСТ 1942-86. 1,2 - дихлорэтан выдерживают с активированным углем в течение двух недель.

     Кислота борная по ГОСТ 9656-75.

     Стандартные растворы бора.

     Раствор А: 0,5720 г борной кислоты растворяют в небольшом количестве воды в мерной колбе вместимостью 1 дм, доливают водой до метки и перемешивают.

     1 см раствора А содержит 0,0001 г бора.

     Раствор Б: 50 см раствора А переносят в мерную колбу вместимостью 1 дм, доливают водой до метки и перемешивают.

     1 см раствора Б содержит 0,000005 г бора.

      Железо карбонильное по ГОСТ 13610-79 и раствор в ортофосфорной кислоте: 25 г карбонильного железа помещают в кварцевую коническую колбу вместимостью 500 см, приливают 300 см ортофосфорной кислоты, разбавленной 1:1, и растворяют при умеренном нагревании. Раствор охлаждают, приливают по каплям перекись водорода до полного окисления железа (около 60 см), нагревают раствор до кипения и кипятят до полного разложения перекиси водорода.

     Раствор охлаждают, переносят в мерную колбу вместимостью 500 см, доводят до метки водой и перемешивают. (Во избежание выпадения солей воду следует добавлять малыми порциями и тщательно перемешивать раствор после каждого добавления).

     (Измененная редакция, Изм. N 1).

     3.3. Проведение анализа

     3.3.1. Определение бора в стали, растворимой в растворе серной кислоты

     3.3.1.1. Навеску стали массой 0,25 г помещают в кварцевую колбу, приливают 15 см раствора серной кислоты и закрывают кварцевой пришлифованной насадкой с обратным воздушным холодильником (кварцевая трубка длиной около 35 см, с внутренним диаметром около 4 мм).

     Содержимое сосуда нагревают при температуре до 150 °С с воздушным холодильником до растворения пробы. Потом раствор окисляют, прибавляя по каплям через холодильник 0,5-1,0 см раствора перекиси водорода, стенки холодильника ополаскивают небольшими порциями воды и продолжают нагревание в течение 5 мин.

     После охлаждения снимают насадку, холодильник ополаскивают небольшими порциями воды и раствор пробы фильтруют через плотный фильтр с бумажной массой в полиэтиленовый сосуд вместимостью 250 см, на котором меткой обозначены объемы 50 и 100 см; при фильтровании применяют воронку из пластмассы. Допускается применение платиновых или кварцевых воронок. Фильтр с осадком промывают несколько раз водой, присоединяя промывную жидкость к фильтрату. Фильтр переносят в платиновый тигель, осторожно высушивают и озоляют. Остаток в тигле сплавляют с 0,5 г калия углекислого-натрия углекислого при 700-800 °С, плав выщелачивают водой и после охлаждения присоединяют к основному фильтрату.

     3.3.1.2. При массовой доле в стали от 0,0005 до 0,005% бора, полученный по п.3.3.1.1 раствор разбавляют водой до 50 см, приливают 10 см раствора фтористого калия или 10 см раствора фтористоводородной кислоты, перемешивают и оставляют на 2 ч. Допускается оставлять раствор на более длительное время, но не более 1 сут.

      Затем прибавляют пипеткой 10 см раствора метиленового голубого и доливают до 100 см. К раствору пипеткой прибавляют 25 см 1,2-дихлорэтана, сосуд закрывают полиэтиленовой крышкой, встряхивают в течение 60 с. Потом переносят в делительную воронку вместимостью 150-200 см, органический слой (нижний) переводят во вторую воронку и промывают встряхиванием с точно отмеренными 10 см воды в течение 30 с. Органический слой фильтруют через сухой фильтр в сухой полиэтиленовый стакан  пипеткой отбирают 5 см фильтрата в мерную колбу вместимостью 25 см, разбавляют до метки 1,2-дихлорэтаном, перемешивают и измеряют оптическую плотность раствора на спектрофотометре при длине волны 657 нм или на фотоэлектроколориметре со светофильтром, имеющим максимум светопропускания в интервале длин волн 620-680 нм.

     Раствором сравнения служит дихлорэтан. Массу бора в граммах находят по градуировочному графику с учетом поправки контрольного опыта.

     3.3.1.3. При массовой доле бора в стали свыше 0,005 до 0,1%, полученный по п.3.3.1.1 раствор переносят в мерную колбу вместимостью 100 см, разбавляют водой до метки и перемешивают.

     В полиэтиленовый сосуд приливают аликвотные части этого раствора и раствор серной кислоты согласно табл. 3.



Таблица 3

Массовая доля бора, %

Объем аликвотной части, см

Объем 5 н. pacтвора  серной кислоты, см

Св, 0,005

до 0,025

20

12,0

"    0,025

"   0,05

10

13,5

"    0,05

"   0,10


5

14,0



     Раствор в полиэтиленовом сосуде разбавляют водой до объема 50 см и далее поступают согласно п.3.3.1.2.

     3.3.1.1-3.3.1.3. (Измененная редакция, Изм. N 1).

     3.3.1.4. Для построения градуировочного графика в семь кварцевых сосудов помещают по 0,25 г стали близкой по составу к анализируемой, но не содержащей бор, приливают по 15 см раствора серной кислоты и нагревают на водяной бане до растворения. Полученные растворы окисляют прибавлением по 0,5 см раствора перекиси водорода, продолжают нагревание в течение 5 мин и после охлаждения переносят в полиэтиленовые сосуды вместимостью 250 см, на которых меткой обозначены объемы 50 и 100 см, прибавляют по 0,5 г безводного углекислого калия-натрия и в шесть сосудов последовательно отмеряют 0,25; 0,5; 1,0; 1,5; 2,0; 3,0 см стандартного раствора Б. Объемы всех растворов доливают водой до 50 см, прибавляют по 10 см раствора  фтористого калия или 10 см раствора фтористоводородной кислоты и далее проводят анализ, как указано в п.3.3.1.2.

     Раствор, не содержащий бор, служит для проведения контрольного опыта.

     (Введен дополнительно, Изм. № 1).

     3.3.2. Определение бора в стали, нерастворимой в серной кислоте.



Таблица 3а

Массовая доля бора, %

Масса, г

От 0,0010

до 0,0030 включ.

0,50

Св. 0,0030

"   0,0060     "

 0,25

"    0,0060

"   0,015      "


0,10



     Навеску стали массой в соответствии с табл. 3а помещают в кварцевый стакан вместимостью 200 см, приливают 30 см смеси соляной и азотной кислот, стакан накрывают пластмассовой крышкой и растворяют навеску при умеренном нагревании. Затем приливают 10 см смеси серной и ортофосфорной кислот и нагревают раствор до появления паров серной кислоты. Раствор охлаждают, смывают крышку и стенки стакана водой и вновь выпаривают до появления паров серной кислоты. Раствор охлаждают, приливают 40 см воды, перемешивают и нагревают до растворения солей. Охлажденный раствор переносят в мерную колбу вместимостью 100 см, доводять до метки водой и перемешивают. (Во избежание выпадения солей воду следует добавлять малыми порциями и тщательно перемешивать раствор после каждого добавления).

     Аликвотную часть раствора 20 см помещают в полиэтиленовый сосуд вместимостью 250 см, приливают полиэтиленовой мензуркой 5 см раствора фтористоводородной кислоты, перемешивают и оставляют не менее чем на 30 мин. Допускается оставлять раствор на более длительное время, но не более 1 сут. Затем приливают 10 см раствора карбонильного железа, 20 см воды, 5 см раствора метиленового голубого, 25 см 1,2-дихлорэтана, перемешивая раствор после добавления каждого реактива. Сосуд закрывают полиэтиленовой крышкой, встряхивают в течение 60 с. Потом переносят в делительную воронку вместимостью 150-200 см, органический слой (нижний) фильтруют через сухой фильтр или вату в сухой стакан вместимостью 50 см. Оптическую плотность раствора измеряют на спектрофотометре при длине волны 657 нм или на фотоэлектроколометре со светофильтром, имеющим максимум светопропускания в интервале длин волн 620-680 нм в кювете с толщиной слоя 10 мм.

     Раствором сравнения служит дихлорэтан.


     Одновременно проводят контрольный опыт на загрязнение реактивов.

     Массу бора находят по градуировочному графику с учетом поправки контрольного опыта.

     (Измененная редакция, Изм. N 1).

     3.3.2.1. Для построения градуировочного графика в семь кварцевых стаканов вместимостью 200 см помещают навески карбонильного железа в соответствии с табл. 4. В шесть стаканов приливают последовательно 0,5; 1,0; 1,5; 2,0; 2,5; 3,0 см стандартного раствора бора Б. Седьмой стакан служит для проведения контрольного опыта.

     Во все стаканы приливают 30 см смеси соляной и азотной кислот, стаканы накрывают пластмассовыми крышками и растворяют навески при умеренном нагревании.

     Далее поступают, как указано в п.3.3.2. Из значения оптической плотности анализируемых растворов вычитают значение оптической плотности контрольного опыта.

     По найденным величинам оптической плотности растворов и соответствующим им значениям массы бора в аликвотной части раствора строят градуировочный график.

     (Введен дополнительно, Изм. N 1).

     3.3.3. (Исключен, Изм. N 1).



3а. ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ БОРА В СТАЛЯХ
С МАССОВОЙ ДОЛЕЙ ВАНАДИЯ до 1%


     3а.1. Сущность метода

     Метод основан на образовании окрашенного комплексного соединения бора с Аш-резорционом и тионином при рН 5,0-5,2 после отделения бора гидроокисью натрия в сильнощелочной среде при рН 12-13. Светопоглощение раствора измеряют при  = 500-520 нм.

     Вольфрам и молибден не мешают определению, влияние алюминия устраняют добавлением трилона Б.

     3а.2. Аппаратура, реактивы и растворы

     Спектрофотометр, фотоэлектроколориметр, рН-метр.

     Тигли платиновые по ГОСТ 6563-75.

     Кислота серная по ГОСТ 4204-77 или ГОСТ 14262-78 и разбавленная 1:1.

     Кислота соляная по ГОСТ 3118-77 или ГОСТ 14261-77, раствор с молярной концентрацией 6,0 моль/дм, 1 моль/дм.

     Кислота азотная по ГОСТ 4461-77 или ГОСТ 11125-78.

     Кислота ортофосфорная по ГОСТ 6552-80.

     Кислота уксусная по ГОСТ 18270-72, раствор с молярной концентрацией 0,5 моль/дм.

     Натрия гидроокись по ГОСТ 4328-77, раствор с молярной концентрацией 5,0 моль/дм, 1,0 моль/дм.

      Спирт этиловый ректификованный по ГОСТ 5962-67.

     Соль динатриевая этилендиаминтетрауксусной кислоты, 2-водная (трилон Б) по ГОСТ 10652-73, раствор с молярной концентрацией 0,05 моль/дм: 1,86 г трилона Б растворяют в 100 см воды.

     Аммиак водный по ГОСТ 24147-80, раствор с молярной концентрацией 0,5 моль/дм.

     Натрий углекислый по ГОСТ 83-79.

     Железо карбонильное по ГОСТ 13610-79.

     Аш-резорцин, динатриевая соль, раствор с молярной концентрацией 0,001 моль/дм: 0,0494 г Аш-резорцина растворяют в 100 см воды.

     Тионин 2-водный, краситель для микроскопии, спиртовый, раствор с молярной концентрацией 0,001 моль/дм: 0,029 г тионина растворяют в 100 см этилового спирта.

     Буферный раствор: готовят смешиванием равных объемов раствора уксусной кислоты (0,5 моль/дм) и раствора аммиака (0,5 моль/дм), затем устанавливают рН 5,0-5,2 по рН-метру добавлением растворов уксусной кислоты или аммиака.

     Кислота борная по ГОСТ 9656-75.

     Стандартные растворы бора.

     Раствор А: 5,7154 г борной кислоты растворяют в 300 см воды в мерной колбе вместимостью 1 дм, доливают водой до метки и перемешивают.

     1 см раствора А содержит 0,001 г бора.

     Раствор Б: 10 см раствора А переносят в мерную колбу вместимостью 1 дм, доливают водой до метки и перемешивают.

     1 см раствора Б содержит 0,00001 г бора. Раствор Б готовят перед употреблением.

     Вода бидистиллированная  по ГОСТ 6709-72, дополнительно очищенная пропусканием через анионит АВ-17 и катионит КУ-2.

     3а.3. Проведение анализа

     3а.3.1. Навеску стали массой, указанной в табл. 3б помещают в кварцевый стакан вместимостью 100 см, приливают 20 см смеси воды, соляной и азотной кислот в соотношении 1:1:1, 2 см ортофосфорной кислоты, стакан накрывают пластмассовой крышкой и растворяют навеску при умеренном нагревании.



Таблица 3б

Массовая доля бора, %

Масса навески, г

Объем аликвотной части, см

От  0,002

до 0,005 включ.

0,5

25

Св. 0,005

"   0,01      "

0,5

20

"    0,01

"   0,02      "

0,25

20

"    0,02

"   0,03      "


0,25

10



     Если проба не растворяется в указанной смеси, для растворения используют смесь соляной и азотной кислот в соотношении 3:1 или 8:1 с добавлением 2 смортофосфорной кислоты.

     После растворения приливают 8 смразбавленной 1:1 серной кислоты и выпаривают до выделения слабых паров серной кислоты.

     Соли растворяют в 5 см соляной кислоты, затем приливают 30-40 см воды и кипятят до полного растворения солей.

     Нерастворимый остаток отфильтровывают через плотный фильтр, в кварцевый стакан вместимостью 200 см, стакан и фильтр промывают несколько раз горячей водой. Фильтр помещают в платиновый тигель, сжигают и прокаливают при 600-700 °С. Остаток в тигле сплавляют с 1 г углекислого натрия при 950-1000 °С в течение 15-20 мин. Плав растворяют в горячей воде с добавлением 1-2 см соляной кислоты и присоединяют к основному фильтрату.

     Объединенный раствор выпаривают до 40-60 см.

     К раствору приливают порциями 60 см раствора гидроокиси натрия с молярной концентрацией 5 моль/дм.

     Для коагуляции осадка стакан ставят на водяную баню на 30 мин. Раствор с осадком охлаждают, переводят в мерную колбу вместимостью 200 см, доливают водой до метки, перемешивают и фильтруют в сухую кварцевую колбу через фильтр средней плотности.

     Из фильтрата отбирают пипеткой аликвотную часть раствора для определения бора и помещают в стакан вместимостью 50 см, добавляют 0,5 см раствора трилона Б (если масса алюминия в аликвотной части раствора превышает 0,25 мг, объем трилона Б увеличивают до 2,5 см), воды до 20 см и с помощью рН-метра устанавливают рН 5,0 раствором соляной кислоты вначале с молярной концентрацией 6 моль/дм, а затем 1 моль/дм или раствором гидроокиси натрия с молярной концентрацией 1 моль/дм.

     Затем добавляют точно 5 см раствора Аш-резорцина и 1 см раствора тионина при перемешивании, содержимое стакана переносят в мерную колбу вместимостью 50 см, ополаскивают стакан буферным раствором, доливают до метки буферным раствором, перемешивают и через 18-24 ч измеряют оптическую плотность раствора при = 500-520 нм относительно контрольного опыта, проведенного через весь ход анализа.

     При массовой доле бора свыше 0,005% проводят измерение через 2 ч.

     Массу бора находят по градуировочному графику.

     3а.3.1.1. Для построения градуировочного графика в семь кварцевых стаканов вместимостью 100 см помещают навески карбонильного железа в соответствии с массой навески, указанной  в табл. 3б. В шесть стаканов приливают последовательно 1,0; 4,0; 7,0; 10,0; 12,0; 15,0 см стандартного раствора бора Б. Седьмой стакан служит для проведения контрольного опыта.

     Во все стаканы приливают 20 см смеси воды, соляной и азотной кислот в соотношении 1:1:1, 2 см ортофосфорной кислоты, стаканы накрывают пластмассовыми крышками и растворяют навески при умеренном нагревании.

     Далее поступают, как указано в п.3а.3.1.

     По найденным величинам оптической плотности растворов и соответствующим им значениям массы бора в аликвотной части раствора строят градуировочный график.

     3а.4. Обработка результатов

     3а.4.1. Массовую долю бора () в процентах вычисляют по формуле





где  - масса бора, найденная по градуировочному графику, г;

      - масса навески стали, соответствующая аликвотной части раствора, г.

     3а.4.2. Абсолютные допускаемые расхождения результатов параллельных определений при доверительной вероятности = 0,95 не должны превышать значений, указанных в табл. 2.

     Разд. 3а. (Введен дополнительно, Изм. № 1).

     3.4. Обработка результатов

     3.4.1. Массовую долю бора () в процентах вычисляют по формуле


где  - масса бора, найденная по градуировочному графику, г;

        - масса навески стали, соответствующая аликвотной части раствора, г.

     3.4.2. Абсолютные допускаемые расхождения результатов параллельных определений при доверительной вероятности  =0,95 не должны превышать значений, указанных в табл. 2.



4. МЕТОД ПОТЕНЦИОМЕТРИЧЕСКОГО ТИТРОВАНИЯ


     4.1. Сущность метода

     Метод основан на отделении бора от железа, никеля, хрома, молибдена и других элементов щелочью и хлористым барием с последующим определением бора в фильтрате методом потенциометрического титрования. Перед титрованием рН раствора устанавливают равным 6,9, добавляют маннит или инвертный сахар и титруют образовавшуюся комплексную кислоту раствором гидроокиси натрия до первоначального значения рН, равного 6,9.

      4.2. Аппаратура, реактивы и растворы

     Потенциометр (рН-метр).

     Электроды: стеклянный и каломельный или хлорсеребряный, прилагаемые к потенциометру (рН-метру).

     Мешалка.

     Сосуды из кварца или стекла, не содержащего бор.

     Кислота соляная по ГОСТ 3118-77 и разбавленная 1:1, 1:10.

     Водорода перекись по ГОСТ 10929-76, раствор с массовой концентрацией 30 г/дм свежеприготовленный.

     Бария гидроокись по ГОСТ 4107-78, раствор: 50 г гидроксида бария растворяют в воде и раствор разбавляют водой до 1000 см.

     Натрия гидроокись по ГОСТ 4328-77, 5; 0,1 и раствор с молярной концентрацией эквивалента 0,02 моль/дм.

     Раствор с молярной концентрацией эквивалента 0,1 моль/дм, гидроокиси натрия: к 5000 см раствора, содержащего 0,004 г/см гидроокиси натрия, приливают 10-15 см раствора гидроксида бария, перемешивают и дают отстояться осадку в течение суток.

     Раствор с молярной концентрацией эквивалента 0,02 моль/дм гидроокиси натрия: раствор с молярной концентрацией эквивалента 0,1 моль/дм гидроокиси натрия разбавляют прокипяченной в течение 1 ч и охлажденной водой в отношении 1:4 и перемешивают.

     Устанавливают массовую концентрацию раствора: в стакан вместимостью 400 см помещают от 5 до 10 см стандартного раствора бора, приливают 250 см воды, опускают мешалку и электроды, присоединенные к потенциометру. Приводят во вращение мешалку, приливают раствор с молярной концентрацией эквивалента 0,1 моль/дм гидроокиси натрия почти до рН 6,9 и затем устанавливают точное значение рН = 6,9, приливая из бюретки раствор с молярной концентрацией эквивалента 0,02 моль/дм гидроокиси натрия. К раствору, имеющему рН = 6,9, приливают 30 см раствора маннита или инвертного сахара (при этом рН раствора понижается) и титруют раствором с молярной концентрацией эквивалента 0,02 моль/дм гидроокиси натрия до исходного значения рН = 6,9.

     Массовую концентрацию раствора с молярной концентрацией эквивалента 0,02 моль/дм гидроокиси натрия (), выраженную в граммах бора на кубический сантиметр, вычисляют по формуле



где 0,0004 - концентрация бора в стандартном растворе, г/см;

                - объем стандартного раствора бора, взятый для титрования, см;

               - объем раствора с молярной концентрацией эквивалента 0,02 моль/дм гидроокиси натрия, израсходованный на титрование, см;

              - объем раствора с молярной концентрацией эквивалента 0,02 моль/дм гидроокиси натрия, израсходованный на титрование в контрольном опыте, см.

     Кислота борная по ГОСТ 9656-75.

     Стандартный раствор бора: 2,288 г борной кислоты растворяют в воде в мерной колбе вместимостью 1000 см, доливают водой до метки и перемешивают.

     1 см раствора содержит 0,0004 г бора.

     D (-) Маннит по ГОСТ 8321-74, насыщенный раствор.

     Сахароза по ГОСТ 5833-75.

     Раствор инвертного сахара: 1 кг сахарозы растворяют в 650 см воды, приливают 10 см соляной кислоты (1:10) и нагревают в течение 2-3 ч при 80-90 °С, затем охлаждают и приливают раствор с массовой концентрацией 100 г/дм гидроокиси натрия. Объем раствора щелочи, необходимый для нейтрализации соляной кислоты, устанавливают предварительным титрованием 10 см соляной кислоты (1:10) раствором с массовой концентрацией 100 г/дм гидроокиси натрия в присутствии индикатора фенолфталеина.

     Калий-натрий углекислый безводный по ГОСТ 4332-76.

     Метиловый оранжевый, раствор с массовой концентрацией 1 г/дм.

     Соль динатриевая этилендиамин-N, N, N', N' -тетрауксусной кислоты (трилон Б) по ГОСТ 10652-73, 0,01 М раствор.

     Барий хлористый по ГОСТ 4108-72, раствор с массовой концентрацией 250 г/дм.

     Фенолфталеин по ГОСТ 5850-72, раствор в этиловом спирте с массовой концентрацией 20 г/дм.

     4.3. Проведение анализа

     Масса навески стали в зависимости от массовой доли бора приведена в табл. 4.



Таблица 4

Массовая доля бора, %

Масса навески, г

От  0,05 до 0,25

2

Св. 0,25  "  1,0

1

"    1,0    "  2,0


0,5



     Навеску помещают в коническую колбу вместимостью 250 см и приливают 40 см соляной кислоты (1:1).

     Колбу закрывают резиновой пробкой со вставленным в нее обратным водяным холодильником, содержимое колбы нагревают до растворения навески, затем приливают 10-20 см раствора перекиси водорода и кипятят в течение 10 мин. Допускается  растворение навески при 100 °С без холодильника в колбе, закрытой часовым стеклом.

     В случае неполного растворения пробы раствор фильтруют через плотный фильтр с бумажной массой. Фильтр с осадком промывают раствором соляной кислоты (1:10) и горячей водой, присоединяя промывные воды к фильтрату. Фильтр с осадком помещают в платиновый тигель, высушивают, озоляют и остаток сплавляют с 0,5 г безводного углекислого калия-натрия при 900-950 °C. После охлаждения плав выщелачивают 20-30 см раствора соляной кислоты (1:1) и присоединяют раствор к основному фильтрату.

     Раствор переносят в мерную колбу вместимостью 500 см, разбавляют водой до 200-300 см и приливают раствор гидроокиси натрия с молярной концентрацией 5 моль/дм, до начала выпадения гидроксидов. Выпавшие гидроксиды растворяют, прибавляя по каплям соляную кислоту (1:1), прибавляют 30-35см хлористого бария, и после перемешивания 10-15 см раствора гидроокиси натрия с молярной концентрацией 5 моль/дм. Затем раствор охлаждают, доливают водой до метки и перемешивают. Часть раствора отфильтровывают через сухой фильтр в сухую мерную колбу вместимостью 250 см. В стакан вместимостью 400 см переносят 250 см фильтра, осторожно приливают раствор соляной кислоты (1:1) до изменения окраски индикатора метилового оранжевого и прибавляют 5 см раствора трилона Б. Содержимое стакана кипятят в течение 3-5 мин и охлаждают.

     В стакан с испытуемым раствором опускают мешалку и электроды, присоединенные к потенциометру. Приводят во вращение мешалку, приливают раствор с молярной концентрацией эквивалента 0,1 моль/дм гидроокиси натрия почти до рН 6,9 и затем устанавливают точное значение рН = 6,9, приливая из бюретки раствор с молярной концентрацией эквивалента 0,02 моль/дм гидроокиси натрия.

     К раствору, имеющему рН = 6,9, приливают 30 см раствора маннита или инвертного сахара (при этом рН раствора понижается) и титруют раствором с молярной концентрацией эквивалента 0,1 моль/дм гидроокиси натрия до исходного значения рН = 6,9.

     4.1-4.3. (Измененная редакция, Изм. № 1).

     4.4. Обработка результатов

     4.4.1. Массовую долю бора () в процентах вычисляют по формуле





где  - объем раствора гидроокиси натрия, израсходованный на титрование, см;

       - объем раствора гидроокиси натрия, израсходованный на титрование раствора контрольного опыта, см;

      - массовая концентрация раствора гидроокиси натрия, г/см;

     - масса навески стали, соответствующая аликвотной части раствора, г.

     4.4.2. Абсолютные допускаемые расхождения результатов параллельных определений при доверительной вероятности  =0,95 не должны превышать значений, указанных в табл. 2.



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1988
