ГОСТ 12344-2003 Стали легированные и высоколегированные. Методы определения углеродаПостановление Госстандарта России от 20.01.2004 N 24-стГОСТ от 20.01.2004 N 12344-2003

ГОСТ 12344-2003


Группа В39

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАЛИ ЛЕГИРОВАННЫЕ И ВЫСОКОЛЕГИРОВАННЫЕ

Методы определения углерода

Alloyed and high-alloyed steels.
Methods for determination of carbon



МКС 77.040.30
ОКСТУ 0709

Дата введения 2004-09-01

Предисловие


     1 РАЗРАБОТАН Российской Федерацией, Межгосударственным техническим комитетом по стандартизации МТК 145 "Методы контроля металлопродукции"

     ВНЕСЕН Госстандартом России

     2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 23 от 22 мая 2003 г.). Зарегистрирован Бюро по стандартам МГС N 4451

     За принятие проголосовали:




     3 Приложение А настоящего стандарта соответствует международному стандарту ИСО 9556:1989 "Сталь и чугун. Определение массовой доли общего углерода. Метод инфракрасной абсорбционной спектроскопии после сжигания пробы в индукционной печи" в части области распространения, сущности метода и отбора проб

     4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 20 января 2004 г. N 24-ст межгосударственный стандарт ГОСТ 12344-2002* введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 сентября 2004 г.
__________________
     * Ошибка оригинала. Следует читать ГОСТ 12344-2003. - Примечание .

     5 ВЗАМЕН ГОСТ 12344-88



     1 Область применения


     Настоящий стандарт устанавливает кулонометрический метод определения углерода (при массовой доле углерода от 0,002% до 2,00%) и метод инфракрасной спектроскопии (при массовой доле углерода от 0,001% до 2,00%) в легированных и высоколегированных сталях.

     Допускается определение углерода методом инфракрасной абсорбционной спектроскопии по международному стандарту ИСО 9556:1989, приведенному в приложении А.



     2 Нормативные ссылки


     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 546-2001 Катоды медные. Технические условия

     ГОСТ 860-75 Олово. Технические условия

     ГОСТ 2603-79 Ацетон. Технические условия

     ГОСТ 4470-79 Марганца (IV) окись. Технические условия

     ГОСТ 5583-78 (ИСО 2046-73) Кислород газообразный технический и медицинский. Технические условия

     ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия

     ГОСТ 13610-79 Железо карбонильное радиотехническое. Технические условия

     ГОСТ 16539-79 Меди (II) оксид. Технические условия

     ГОСТ 28473-90 Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа



     3 Общие требования


     Общие требования к методам анализа - по ГОСТ 28473.



     4 Кулонометрический метод определения углерода


     4.1 Сущность метода

     Метод основан на сжигании навески стали в токе кислорода в присутствии плавня при температуре 1300 °С - 1400 °С, поглощении образовавшейся двуокиси углерода поглотительным раствором с определенным начальным значением рН и последующем измерении (на установке для кулонометрического титрования) количества электричества, затраченного для восстановления исходного значения рН, которое пропорционально массовой доле углерода в навеске пробы.

     4.2 Аппаратура

     Установка для определения массовой доли углерода кулонометрическим методом (рисунок 1).



1 - баллон с кислородом (чистотой не менее 95%) по ГОСТ 5583 (допускается использование кислорода из кислородопровода); 2, 3 - редукторы, понижающие давление кислорода; 4 - ротаметр с пневматическим регулированием подачи кислорода (от 0,2 до 2,0 дм/мин); 5 - трубка огнеупорная муллитокремнеземистая, предназначенная для сжигания навески; 6 - трубчатая печь, обеспечивающая температуру до 1400 °С; 7 - фильтр-поглотитель, заполненный ватой для очистки продуктов сгорания от твердых частиц окислов; 8 - датчик экспресс-анализатора; 9 - электродная пара рН-метра; 10 - авторегулирующее устройство кулонометрического титрования; 11 - цифровое табло; 12 - анодный отсек датчика; 13 - целлофановая перегородка между датчиками; 14 - катодный отсек датчика; 15 - трубка огнеупорная муллитокремнеземистая, предназначенная для горячей очистки кислорода (при определении углерода с массовой долей более 0,03% горячую очистку кислорода можно не применять); 16 - колонка, заполненная аскаритом для очистки кислорода от углекислого газа

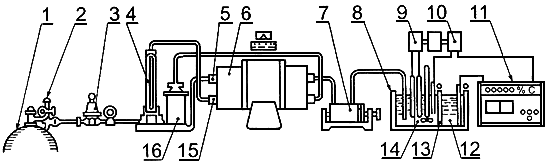

Рисунок 1 - Кулонометрическая установка



     Допускается использование установок любого типа, в том числе в комплекте с автоматическими весами (корректором массы), обеспечивающими точность результатов анализа, предусмотренную настоящим стандартом.

     При использовании автоматических весов погрешность измерения массы навески не должна превышать ±0,001 г.

     Лодочки фарфоровые по ГОСТ 9147 или другому нормативному документу, предварительно прокаленные в токе кислорода при рабочей температуре.

     При определении углерода менее 0,05% лодочки прокаливают непосредственно перед проведением анализа, охлаждают до комнатной температуры и хранят в эксикаторе.

     Трубчатая печь сопротивления, обеспечивающая температуру до 1400 °С. Допускается применение индукционных печей.

     Крюк из жаропрочной низкоуглеродистой стали длиной 300-600 мм, диаметром 3-5 мм.

     4.3 Реактивы и растворы

     Поглотительный и вспомогательный растворы в соответствии с типом применяемой кулонометрической установки.

     Плавни: железо карбонильное радиотехническое по ГОСТ 13610, ос.ч., олово по ГОСТ 860, окись меди по ГОСТ 16539, медь металлическая по ГОСТ 546.

     Допускается применение других плавней.

     Эфиры: сернокислый (медицинский) или диэтиловый эфир.

     Допускается применение других летучих органических растворителей: ацетон по ГОСТ 2603, хлороформ.

     Марганца двуокись по ГОСТ 4470.

     Гидроперит.

     4.4 Подготовка к анализу

     Перед проведением анализа установку приводят в рабочее состояние в соответствии с инструкцией, прилагаемой к прибору.

     Перед началом работы, а также после замены муллитокремнеземистых трубок сжигают две-три произвольные навески стали с массовой долей углерода 1,00%.

     При определении углерода в материалах с высокой массовой долей серы (автоматная сталь) для устранения влияния двуокиси серы применяют двуокись марганца или гидроперит, помещенные в фильтр-поглотитель 7.

     Градуировку прибора проводят по стандартным образцам углеродистых сталей.

     4.5 Проведение анализа

     При анализе легированных сталей навеску стали массой 0,25-0,50 г (в зависимости от массовой доли углерода в стали и ее химического состава) помещают в прокаленную фарфоровую лодочку и прибавляют 0,5-1,0 г меди или железа, или другого плавня.

     При анализе высоколегированных сталей применяют 1,5 г смеси плавней, состоящих из олова и железа или окиси меди и железа, взятых в обоих случаях в соотношении 1:2.

     При массовой доле углерода в стали менее 0,20% навеску рекомендуется предварительно промывать эфиром или другим летучим органическим растворителем и высушивать на воздухе.

     Лодочку с навеской металла и плавня помещают в наиболее нагретую часть фарфоровой трубки, которую быстро закрывают металлическим затвором: нажимают на клавишу "сброс", при этом показания индикаторного цифрового табло устанавливают на "нуль".

     В процессе сжигания навески металла на цифровом табло идет непрерывный счет.

     Анализ считается законченным, если показание на табло не изменяется в течение одной минуты или изменяется на величину холостого счета прибора.

     Для внесения соответствующей поправки в результат анализа пробы проводят контрольный опыт. Для этого в прокаленную фарфоровую лодочку помещают соответствующий плавень и сжигают его при рабочей температуре в течение времени, затрачиваемого на сжигание навески анализируемого материала. Продолжительность измерения (сжигания навески металла) - 1,5-3 мин в зависимости от химического состава анализируемого материала.

     4.6 Обработка результатов

     4.6.1 Массовую долю углерода , %, вычисляют по формуле


,                                                                     (1)


где  - масса навески, при которой отградуирован прибор, г;


      - показания прибора, полученные в результате сжигания навески анализируемого материала, %;

      - среднеарифметическое значение показаний прибора, полученное в результате сжигания плавня при проведении контрольного опыта, %;

      - масса анализируемой навески металла, г.

     При использовании прибора с автоматическими весами (корректором массы) массовую долю углерода , %, вычисляют по следующей формуле


.                                                                          (2)


     4.6.2 Нормативы оперативного контроля сходимости, воспроизводимости и точности определения массовой доли углерода приведены в таблице 1.



Таблица 1

В процентах



     Нормативы оперативного контроля сходимости и нормативы контроля воспроизводимости рассчитаны при уровне доверительной вероятности . Нормативы оперативного контроля точности рассчитаны при уровне доверительной вероятности .



     5 Инфракрасно-абсорбционный метод определения углерода


     5.1 Сущность метода

     Метод основан на сжигании навески стали в токе кислорода в присутствии плавня при температуре 1700 °С и определении количества образовавшейся двуокиси углерода путем измерения поглощенной ею инфракрасной радиации.

     5.2 Аппаратура и реактивы

     Любой тип автоматического анализатора, основанный на принципе абсорбции инфракрасной радиации и обеспечивающий точность результатов анализа, предусмотренную настоящим стандартом.

     Эфир сернокислый (медицинский). Допускается применение других летучих органических растворителей: ацетон, хлороформ и др.

     Плавень, используемый в зависимости от типа применяемого анализатора.

     5.3 Подготовка к анализу

     Перед проведением анализа установку приводят в рабочее состояние в соответствии с инструкцией, прилагаемой к прибору.

     Градуировку прибора проводят по стандартным образцам углеродистых сталей.

     5.4 Проведение анализа

     Анализ проводят в соответствии с инструкцией, прилагаемой к прибору.

     При массовой доле углерода в стали менее 0,20% навеску рекомендуется предварительно промывать эфиром или другим летучим органическим растворителем и высушивать на воздухе.

     Для внесения соответствующей поправки в результат анализа проводят контрольный опыт.

     Продолжительность измерения (сжигание навески металла) - 45 с.

     5.5 Обработка результатов

     5.5.1 Массовую долю углерода , %, вычисляют по формуле


,                                                         (3)


где  - показания прибора, подученные в результате сжигания навески анализируемого материала, %;

      - показания прибора, полученные в результате сжигания плавня при проведении контрольного опыта, %.

     5.5.2 Нормативы оперативного контроля сходимости, воспроизводимости и точности определения массовой доли углерода приведены в таблице 1.


ПРИЛОЖЕНИЕ А
(обязательное)

Сталь и чугун. Определение массовой доли общего углерода методом инфракрасной абсорбционной спектроскопии после сжигания пробы в индукционной печи (ИСО 9556:1989)


     А.1 Область применения

     Настоящий стандарт устанавливает инфракрасно-абсорбционный метод определения содержания общего углерода в стали и чугуне после сжигания пробы в индукционной печи.

     Метод применяют при определении массовой доли углерода в диапазоне 0,003%-4,5%.

     А.2 Нормативные ссылки

     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

     ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава

     ГОСТ 29169-91 (ИСО 648-77) Посуда лабораторная стеклянная. Пипетки с одной меткой

     ГОСТ 29251-91 (ИСО 385-1-84) Посуда лабораторная стеклянная. Бюретки. Часть 1. Общие требования

     А.3 Сущность метода

     Метод основан на сжигании пробы в высокочастотной индукционной печи в токе кислорода в присутствии плавня при высокой температуре и определении количества образовавшихся оксида или смеси оксида и диоксида углерода по поглощению в инфракрасной области.

     А.4 Реактивы

     При проведении анализа, кроме случаев, оговоренных особо, используют реактивы известной аналитической чистоты и дистиллированную воду или воду эквивалентной чистоты.

     А.4.1 Вода, очищенная от диоксида углерода. Воду кипятят в течение 30 мин, охлаждают до комнатной температуры и насыщают кислородом в течение 15 мин. Готовят непосредственно перед употреблением.

     А.4.2 Кислород чистотой не менее 99,5%. Если в кислороде подозревается наличие органических соединений, то для их окисления перед фильтром очистки должна быть установлена трубка с катализатором (диоксидом меди или платиной), нагретая до температуры свыше 450 °С.

     А.4.3 Железо металлическое с массовой долей углерода менее 0,0010%.

     А.4.4 Растворитель, пригодный для промывания и сушки образцов, например ацетон.

     А.4.5 Магний хлорнокислый  размером частиц 0,7-1,2 мм.

     А.4.6 Барий углекислый, содержание основного вещества - не менее 99,9% (масс.). Перед использованием его высушивают при температуре 105 °С - 110 °С в течение 3 ч и охлаждают в эксикаторе.

     А.4.7 Натрий углекислый, содержание основного вещества - не менее 99,9% (масс.). Перед использованием его высушивают при температуре 285 °С в течение 3 ч и охлаждают в эксикаторе.

     А.4.8 Плавни: металлическая медь, смесь вольфрама и олова или вольфрам с массовой долей углерода менее 0,0010%.

     А.4.9 Сахароза, титрованный раствор: 14,843 г сахарозы , предварительно высушенной при 100 °С - 105 °С в течение 2,5 ч и охлажденной в эксикаторе, взвешивают с точностью до 1 мг, растворяют в 100 мл воды (А.4.1), переводят в мерную колбу вместимостью 250 мл, доводят до метки и перемешивают. 1 мл этого раствора содержит 25 мг углерода.

     А.4.10 Натрий углекислый, титрованный раствор: 55,152 г углекислого натрия (А.4.7) взвешивают с точностью до 1 мг, растворяют в 200 мл воды, переводят в мерную колбу вместимостью 250 мл, доливают до метки водой и перемешивают. 1 мл этого раствора содержит 25 мг углерода.

     А.4.11 Аскарит (асбест, пропитанный гидроксидом натрия) размером частиц 0,7-1,2 мм.

     А.5 Аппаратура

     При проведении анализа, если нет других рекомендаций, используют только обычную лабораторную аппаратуру.

     Все стеклянные изделия должны быть класса А в соответствии с ГОСТ 1770, ГОСТ 29169 и ГОСТ 29251.

     Характеристики выпускаемых промышленных приборов приведены в приложении Б.

     А.5.1 Микропипетка вместимостью 100 мл с погрешностью измерения не более 1 мл.

     А.5.2 Капсула оловянная диаметром около 6 мм, высотой 18 мм, массой 0,3 г, объемом приблизительно 0,4 мл, с массовой долей углерода не более 0,0010%.

     А.5.3 Тигли керамические, способные выдержать температуру сжигания в индукционной печи.

     Перед использованием тигли прокаливают в электропечи на воздухе или в потоке кислорода в течение 2 ч при температуре 1100 °С и хранят в эксикаторе.

     Примечание - При определении массовых долей углерода менее 0,0010% рекомендуется прокаливать тигли при температуре 1350 °С в потоке кислорода.


     А.6 Отбор проб

     Отбор проб - по ГОСТ 7565 или другим нормативным документам на металлопродукцию.

     А.7 Методика проведения анализа

     Меры безопасности

     Основная опасность связана с возможностью получения ожогов при прокаливании тиглей и работе с расплавом. Следует пользоваться специальными тигельными щипцами и контейнерами для использованных тиглей.

     При использовании баллонов с кислородом следует соблюдать обычные для этого случая меры предосторожности. После завершения сжигания пробы необходимо немедленно удалить кислород из печи, т.к. повышенное содержание кислорода в замкнутом пространстве может привести к воспламенению и взрыву.

     А.7.1 Общие требования

     Для предварительной очистки кислород пропускают через трубку, заполненную аскаритом (асбестом), пропитанным раствором гидроксида натрия (А.4.11), и трубку с хлорнокислым магнием (А.4.5). Для очистки кислорода от пыли используют фильтр из стекловаты или сетку из нержавеющей стали, которые необходимо чистить или заменять по мере необходимости. Камеру сгорания, подставку под тигли и фильтры периодически очищают, удаляя осевшие окислы.

     Каждый блок оборудования после его включения необходимо прогреть в течение времени, указанного в инструкции к прибору.

     После очистки камеры сгорания, замены или очистки фильтров, а также после перерыва в работе прибора для стабилизации его работы необходимо проводить сжигание нескольких проб, состав которых аналогичен анализируемым.

     Через установку пропускают кислород и устанавливают контрольно-измерительные приборы на нулевые отметки. Если шкала измерительного прибора регистрирует массовую долю углерода сразу в процентах, необходимо настраивать прибор для каждой области калибровки. Для этого выбирают стандартный образец с массовой долей углерода, близкой к максимальному в калибровочном интервале, проводят его анализ (как указано в А.7.4) и устанавливают аттестованное значение массовой доли углерода на измерительной шкале прибора.

     Примечание - Настройку шкалы проводят перед калибровкой, указанной в А.7.4, она не заменяет и не корректирует саму калибровку.


     А.7.2 Подготовка проб

     Подготовка проб - по ГОСТ 7565 или другим нормативным документам на металлопродукцию.

     Анализируемую пробу обезжиривают промыванием в соответствующем растворителе и высушивают для удаления следов растворителя. Взвешивают приблизительно 1 г анализируемой пробы с точностью до 1 мг при массовых долях углерода менее 1,00% или около 0,5 г при массовых долях более 1,00%.

     Примечание - Масса навески может зависеть от типа используемого анализатора.


     А.7.3 Контрольный опыт

     Перед проведением анализа необходимо дважды провести описанный ниже контрольный опыт.

     Оловянную капсулу (А.5.2) помещают в керамический тигель (А.5.3) и слегка прижимают ее ко дну тигля. Добавляют чистое железо (А.4.3) в количестве, соответствующем навеске анализируемой пробы, и необходимое для анализа количество плавня (примечание 2 настоящего пункта) и проводят анализ, как описано в А.7.4.

     Полученные результаты переводят с помощью калибровочного графика (А.7.5) в массовую долю углерода и рассчитывают значение контрольного опыта, вычитая массовую долю углерода, содержащуюся в чистом железе, из найденного значения.

     Среднее значение контрольного опыта определяют по двум параллельным определениям.

     Примечания

     1 При получении данных для построения калибровочных графиков капсулу готовят следующим образом: с помощью микропипетки в капсулу (А.5.2) помещают 100 мл воды и высушивают при температуре 90 °С в течение 2 ч.

     2 Количество плавня зависит от индивидуальных характеристик прибора и типа анализируемого материала. Используемое количество плавня должно обеспечивать полное сгорание навески.

     3 Значение контрольного опыта и разность между значениями двух параллельных измерений контрольных опытов не должны превышать 0,01 мг по содержанию углерода. Если эти значения больше, то необходимо установить и ликвидировать причину загрязнения.


     А.7.4 Проведение анализа

     Оловянную капсулу (А.5.2) помещают в керамический тигель (А.5.3), слегка прижав ее ко дну, помещают в нее навеску (А.7.2) (см. примечание к А.7.2) анализируемой пробы и соответствующее количество плавня (А.4.8). Тигель с содержимым ставят на специальную подставку для тиглей, приводят прибор в режим сжигания и закрывают камеру сгорания. Согласно инструкции по эксплуатации прибора включают печь. По окончании сжигания и измерения тигель удаляют и записывают результаты анализа.

     А.7.5 Построение калибровочного графика

     А.7.5.1 Образцы с массовой долей углерода от 0,003% до 0,01%.

     А.7.5.1.1 Подготовка калибровочных растворов

     В пять мерных колб вместимостью 250 мл помещают различные объемы стандартного раствора сахарозы (А.4.9) или углекислого натрия (таблица А.1), доводят до метки водой и перемешивают. С помощью микропипетки вводят по 100 мл каждого из полученных растворов в оловянные капсулы, высушивают при 90 °С в течение 2 ч и охлаждают до комнатной температуры в эксикаторе.



Таблица А.1



     А.7.5.1.2 Измерения

     Оловянную капсулу, содержащую сахарозу или углекислый натрий, помещают в керамический тигель (А.5.3) и слегка прижимают ее ко дну тигля, добавляют 1,000 г железа высокой чистоты (А.4.3) и необходимое количество плавня (примечание 2 к А.7.3).

     Тигель с содержимым проводят через весь ход анализа, как указано в А.7.4.

     А.7.5.1.3 Построение калибровочного графика

     Из значений, определенных для каждого калибровочного раствора, вычитают значения, полученные для контрольного опыта. Калибровочный график строят по найденным таким образом истинным показаниям шкалы и соответствующим им содержаниям углерода в миллиграммах в каждом растворе калибровочной серии.

     А.7.5.2 Образцы с массовой долей углерода от 0,01% до 0,1%

     А.7.5.2.1 Подготовка растворов калибровочной серии

     В пять мерных колб вместимостью 50 мл помещают различные объемы стандартного раствора сахарозы (А.4.9) или углекислого натрия (таблица А.2), доводят до метки водой и перемешивают. С помощью микропипетки вводят по 100 мкл каждого из полученных растворов в оловянные капсулы, высушивают при 90 °С в течение 2 ч и охлаждают до комнатной температуры в эксикаторе.



Таблица А.2



     А.7.5.2.2 Измерение

     Выполняют, как указано в А.7.5.1.2.

     А.7.5.2.3 Построение калибровочного графика

     Выполняют, как указано в А.7.5.1.3.

     А.7.5.3 Образцы с массовой долей углерода от 0,1% до 1,0%

     А.7.5.3.1 Подготовка растворов калибровочной серии

     Указанную в таблице А.3 навеску углекислого бария (А.4.6) или углекислого натрия (А.4.7) взвешивают с точностью до 0,1 мг и помещают в капсулу (А.5.2).



Таблица А.3



     А.7.5.3.2 Измерения

     Оловянную капсулу, содержащую углекислый барий или углекислый натрий, помещают в керамический тигель, слегка придавив ее ко дну тигля, добавляют 1,000 г железа высокой чистоты (А.4.3) и необходимое количество плавня (примечание 2 к А.7.3).

     Тигель с содержимым проводят через весь ход анализа, как указано в А.7.4.

     А.7.5.3.3 Построение калибровочного графика

     Выполняют, как указано в А.7.5.1.3.

     А.7.5.4 Образцы с массовой долей углерода от 1,0% до 4,5%

     А.7.5.4.1 Подготовка калибровочной серии

     Указанную в таблице А.4 навеску углекислого бария (А.4.6) или углекислого натрия (А.4.7) взвешивают с точностью до 0,1 мг и помещают в капсулу.

     Примечание - Если навеска углекислого натрия или углекислого бария не помещается в оловянную капсулу, ее можно положить непосредственно на дно керамического тигля.



Таблица А.4



     А.7.5.4.2 Измерения

     Оловянную капсулу, содержащую углекислый барий или углекислый натрий, помещают в керамический тигель (А.5.3) и слегка придавливают ее ко дну тигля, добавляют 0,5000 г железа высокой чистоты (А.4.3) и необходимое количество плавня (примечание 2 к А.7.3).

     Тигель с содержимым проводят через весь ход анализа, как указано в А.7.4.

     А.7.5.4.3 Построение калибровочного графика

     Выполняют, как указано в А.7.5.1.3.

     А.8 Обработка результатов

     А.8.1 Методика расчета

     По полученным для анализируемых образцов показаниям шкалы прибора определяют по калибровочным графикам соответствующие значения содержания углерода в миллиграммах.

     Массовую долю углерода , %, вычисляют по формуле


,                               (А.1)


где  - масса углерода, содержащаяся в анализируемом образце, мг;


      - масса углерода в контрольном опыте, мг;

      - масса анализируемого образца, г.

     А.8.2 Точность метода

     Качество измерений в данном методе характеризуется следующими метрологическими характеристиками: повторяемостью , внутрилабораторной воспроизводимостью  и межлабораторной воспроизводимостью .

     Между массовой долей углерода и величинами ,  и , приведенными в таблице А.5, существует логарифмическая зависимость.



Таблица А.5



     A.9 Протокол испытания

     Протокол испытания должен содержать следующие сведения:

     - всю информацию о лаборатории и дате анализа;

     - использованный метод со ссылкой на настоящий стандарт;

     - результаты;

     - любые необычные особенности, отмеченные в ходе проведения анализа;

     - любые операции, не указанные в настоящем стандарте, или любые операции, которые могли бы повлиять на результаты анализа.



ПРИЛОЖЕНИЕ Б
(справочное)


Технические особенности индукционных печей и инфракрасных анализаторов,
изготовляемых для определения углерода


     Б.1 Источник кислорода (баллон или кислородопровод) должен быть снабжен редукционным вентилем и манометром для регулирования давления кислорода, подаваемого в печь, при этом регулятор давления должен быть рассчитан на 28 кг/м.

     Б.2 Устройство для очистки кислорода состоит из поглотительной трубки для поглощения диоксида углерода, наполненной асбестом, пропитанным гидроксидом натрия, и осушительной трубки с хлорнокислым магнием.

     Б.3 Измеритель газового потока (реометр), рассчитанный на измерение в диапазоне 0-4 л/мин.

     Б.4 Высокочастотная индукционная печь

     Б.4.1 Печь для сжигания состоит из индукционной катушки и высокочастотного генератора. Камера печи представляет собой кремнеземистую трубку (наружный диаметр 30-40 мм, внутренний диаметр 26-36 мм, длина трубки 200-220 мм), которая вставлена внутрь индукционной катушки. На концах трубки находятся металлические пластины, укрепленные металлическими кольцами. В пластинах есть входное и выходное отверстия для газа.

     Б.4.2 Высокочастотный генератор с помощью* 1,5-2,5 кВт может иметь различную частоту в зависимости от конкретного изготовителя: 2-6 мГц, 15 мГц или 20 мГц. Энергия от генератора подается на индукционную катушку, в которую помещена кремнеземистая трубка, охлаждаемая воздухом.
___________________
     * Текст соответствует оригиналу. - Примечание .

     Б.4.3 Тигель с образцом, флюсом и плавнем помещают на подставку, расположенную так, чтобы при ее подъеме металл в тигле оказывался непосредственно внутри индукционной катушки, что обеспечивает эффективную связь при подаче энергии.

     Б.4.4 Диаметр индукционной катушки, число витков, геометрические размеры камеры печи и мощность генератора определяет фирма-изготовитель.

     Б.4.5 Температура сжигания зависит как от факторов, указанных в Б.4.4, так и от свойств металла в тигле, формы и массы анализируемого образца.

     Б.5 Установка снабжена пылеуловителем, предназначенным для очистки тока кислорода, выходящего из печи, от пыли и окислов металлов.

     Б.6 Десульфирующая трубка состоит из нагреваемой окислительной трубки, заполненной платиновой или платинированной двуокисью кремния, и фильтра для поглощения триоксида серы, содержащего целлюлозное волокно.

     Б.7 Инфракрасный анализатор


     Б.7.1 Для большинства приборов этого типа характерно, что газообразные продукты сжигания переносятся в систему анализатора непрерывным потоком кислорода. Поток газа проходит через ячейку, где фотоэлемент регистрирует излучение, поглощенное диоксидом или смесью диоксида и оксида углерода в инфракрасной области спектра; излучение измеряют и суммируют за заданный период времени. Сигнал преобразуют в процентное содержание углерода и выводят на шкалу прибора.

     Б.7.2 В некоторых анализаторах продукты сжигания собираются в атмосфере кислорода при контролируемом давлении в заданном объеме и эту смесь анализируют на содержание окиси и/или двуокиси углерода.

     Б.7.3 Анализатор обычно снабжают электронными приспособлениями для установки шкалы прибора на нуль, компенсации холостого опыта, установки наклона калибровочной кривой и коррекции в случае ее нелинейного характера. Кроме того, анализатор имеет, как правило, устройство для ввода массы навески стандартного образца и анализируемой пробы для автоматической коррекции считываемого результата. Приборы могут быть также снабжены автоматическими весами для взвешивания тиглей, навесок испытуемых образцов и передачи значений их масс в калькулятор.




Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2004
