ГОСТ 11533-75 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры (с Изменением N 1) Постановление Госстандарта СССР от 12.12.1975 N 3880 Г

ГОСТ 11533-75

Группа В05

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АВТОМАТИЧЕСКАЯ И ПОЛУАВТОМАТИЧЕСКАЯ ДУГОВАЯ СВАРКА ПОД ФЛЮСОМ

СОЕДИНЕНИЯ СВАРНЫЕ ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ

Основные типы, конструктивные элементы и размеры

Automatic and semiautomatic submerged arc welding.
Acute and blunt weld joints.
Main types, design elements and dimensions

Дата введения 1977-01-01

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. N 3880

     Проверен в 1991 г. Постановлением Госстандарта от 16.05.91 N 695 снято ограничение срока

     ВЗАМЕН ГОСТ 11533-65

     ПЕРЕИЗДАНИЕ (июнь 1993 г.) с Изменением N 1, утвержденным в мае 1991 г, (ИУС 8-91)

     1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры соединений конструкций из углеродистых и низколегированных сталей, выполняемых автоматической и полуавтоматической дуговой сваркой под флюсом с расположением свариваемых деталей под острыми и тупыми углами.

     Требования настоящего стандарта являются обязательными.

     (Измененная редакция, Изм. N 1).

     2. В стандарте приняты следующие обозначения способов сварки:

     А - автоматическая дуговая сварка под флюсом;

     Ac - автоматическая дуговая сварка под флюсом на стальной подкладке;

      Апш - автоматическая дуговая сварка под флюсом с предварительным наложением подварочного шва;

     П - полуавтоматическая дуговая сварка под флюсом;

     Пс - полуавтоматическая дуговая сварка под флюсом на стальной подкладке;

     Ппш - полуавтоматическая дуговая сварка под флюсом с предварительным наложением подварочного шва.

     3. Основные типы сварных соединений должны соответствовать указанным в табл.1.

Таблица 1

Тип соеди- нения	Форма подготов- ленных кромок	Характер выполненного шва	Форма поперечного сечения подготовленных кромок и выполненного шва	Обозна- чение способа сварки	Толщина свари- ваемых деталей, мм	Угол соеди- нения дета- лей , град	Услов- ное обозна- чение сварного соеди- нения
Угловое	Без скоса кромок	Односторонний на съемной или стальной остающейся подкладке		Ас; Пс	2-12 14-30	179-91 135-91	У1
		Двусторонний		А; П	2-20	179-136
				Апш; Ппш	2-5 6-14 2-30	179-136 89-45 135-91	У2
Угловое	Со скосом одной кромки	Односторонний на съемной или стальной подкладке		Ас; Пс	8-30	179-136	УЗ
		Двусторонний		А; П	14-20	179-136
				Апш; Ппш	8-30 8-20	179-136 89-45	У4
	С двумя скосами одной кромки	Двусторонний		А; П	20-30 20-40	179-165 89-75	У5
Угловое				Ппш; Апш	20-30 20-40	179-165 89-75
	С двумя скосами одной кромки и одним скосом другой кромки	Двусторонний		А; П; Апш; Ппш	20-60	179-136	У6
Тавровое	Без скоса кромок	Односторонний		А; П	3-40	91-175	Т1
		Двусторонний		Апш; Ппш	3-40	91-135	Т2
Тавровое	Со скосом одной кромки	Односторонний		А; П	3-40	89-45; 91-135	Т3
		Двусторонний		А; П Апш; Ппш	3-40	89-45; 91-135	Т4
Тавровое	Со скосом одной кромки	Односторонний		А; П	8-42	91-134	Т5
		Двусторонний		Апш; Ппш	8-42	91-134	Т6
Тавровое	С двумя скосами одной кромки	Двусторонний		А; П; Апш; Ппш	16-40	91-100; 89-80	Т7
	С двумя несимметричными скосами одной кромки	Двусторонний		А; П; Апш; Ппш	16-40	79-70; 101-110	Т8
Тавровое	С двумя криволинейными скосами одной кромки	Двусторонний		А; П	30-60	89-75; 91-105	Т9

      4. Конструктивные элементы сварных соединений, их размеры и предельные отклонения по ним должны соответствовать указанным в табл.2-23.

      Примечание. При применении специальных способов автоматической сварки под флюсом допускается изменение размера е по сравнению с указанным в табл.2-23.

Таблица 2

Размеры, мм

	Конструктивные элементы				е, не более					b		g
Услов- ное обозна- чение свар- ного соеди- нения	Подготовленных кромок свариваемых деталей	шва сварного соединения	Обозна- чение способа сварки	s	, град			, град	m, не ме- нее
					179-160	159-136	135-91			Номин.	Пред. откл.	Номин.	Пред. откл.
				От 2 до 3	12	14			8	0,5	+1,0
				Св. 3 до 4	17	19						1,5	±1,0
				Св. 4 до 6			2s+3		10	2,0	±1,0
У1			Ас; Пс	Св. 6 до 8	21	23
				Св. 8 до 10	26	28			15			2,0
				Св. 10 до 12	28	30		180-		3,0
				Св. 12 до 16			1,8s						+1,0
				Св. 16 до 20	-		1,4s		20	4,0	±1,5	2,5	-1,5
				Св. 20 до 24			1,2s
				Св. 24 до 30			1,15s

Таблица 3

Размеры, мм

	Конструктивные элементы				, не более	, не более		±3			b
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Обоз- начение способа сварки	s	, град					, град	Номин.	Пред. откл.	Номин.	Пред. откл.
					179-170	169-160	159-136	169-160	159-136
				От 2 до 3	10							+0,5	1,5	±1,0
				Св. 3 до 4	12			7	6					+1,0 -1,5
У2			А; П	Св. 4 до 5	14								2,0
				Св. 5 до 6	19	0,4s±12		9	8	180-	0	+0,8		±1,5
				Св. 6 до 9		0,4s+10								+1,0 -2,0
				Св. 9 до 14	23	0,6s+10		14	12				2,5	+1,5 -2,0
				Св. 14 до 20	26			18	16

Таблица 4

Размеры, мм

Конструктивные элементы

е, не более

,
град

Условное обозначение сварного соединения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

, град

Номин.

Пред.
откл.

Номин.

Пред. откл.

179-136

135-120

119-91

89-61

60-45

179-136

135-91

89-45

Св. 90

До 90

От 2 до 3

s+5

0,5

±0,5

1,5

±1,0

Св. 3 до 4

У2

Апш; Ппш

Св. 4 до 5

s+7

1,1s+5

9±2

7±2

1,0

2,0

+1,0
-1,5

Св; 5 до 9

180-

90-

±1,0

Св. 9 до 14

s+8

1,1s+4

1,8s+3

2,0

2,5

+1,0
-2,0

Св. 14 до 30

s+10

Таблица 5

Размеры, мм

Конструктивные элементы

, не более

Условное обозначение сварного соединения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

, град

,
град

, не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

179-136

От 8 до 10

1,8s+4

1,5

±1,0

Св. 10 до 14

1,8s+6

±1,0

2,0

+1,0
-1,5

УЗ

Ас; Пс

Св. 14 до 16

1,5s+5

-
(180- )

Св. 16 до 20

1,5s

+1,0
-2,0

Св. 20 до 24

s+6

±1,5

2,5

Св. 24 до 30

s+4

+1,5
-2,0

Таблица 6

Размеры, мм

	Конструктивные элементы				не более
Услов- ное обоз- наче- ние свар- ного соеди- нения	подготовленных кромок свариваемых деталей	шва сварного соединения	Обозна- чение способа сварки		, град	, град	Номин.	Пред. откл.	Номин.	Пред. откл.
					179-136
				От. 14 до 16	s+3				2,0	+1,0 -1,5
				Св. 16 до 18	s+6
У4			А; П	Св. 18 до 20		-(180- )	0	+1	2,5	+1,0 -2,0
				Св. 20 до 22	s+4
				Св. 22 до 24

Таблица 7

Размеры, мм

Конструктивные элементы

, не более

,
град

Услов- ное обозна- чение свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

179-136

89-45

Св. 90

До 90

Св. 90

До 90

От. 8 до 10

1,5s+3

У4

Апш; Ппш

Св. 10 до 14

2,0

+1,0 -1,5

Св. 14 до 16

1,2s+3

1,5s+3

9±2

-(180-)

-(90-)

±2

2,5

+1,0
-2,0

Св. 16 до 20

1,2s

1,5s+2

Св. 20 до 24

Св. 24 до 30

Таблица 8

Размеры, мм

Конструктивные элементы

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обоз- начение способа сварки

не более

град

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

179-175

89-85

174-170

84-80

169-165

79-75

174-170

84-80

169-165

79-75

Св.90

До 90

У5

А; П

От 20 до 26

s+2

Св. 26 до 40

s+4

0,8s+5

0,7s+5

s+10

1,3 s+8

-(180-)

+(180-)

-(90-)

+(90- )

±1,5

     Примечание. При полуавтоматической сварке притупление равно 3±1 мм и .

Таблица 9

Размеры, мм

Конструктивные элементы

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

не более

±2

град

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

179-175

89-85

174-170

81-80

169-165

79-75

179-165

89-75

Св.90

До 90

От 20 до 24

0,9s+2

У5

Апш;
Ппш

Св. 24 до 26

0,8s+5

0,7s+5

-
(180-
)

+
(180
- )

-
(90
- )

+
(90
- )

2,5

±1,5

Св. 26 до 28

s+4

У5

Апш;
Ппш

Св. 28 до 30

Св. 30 до 40

s+4

0,8s+5

0,7s+5

-(180- )

+(180- )

-(90- )

+(90- )

2,5

±1,5

Примечание. При полуавтоматической сварке притупление равно 3±1 мм и .

Таблица 10

Размеры, мм

Конструктивные элементы

, не более

,
град

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

, град

179-136

Номин.

Пред. откл.

Номин.

Пред. откл.

У6

А; П

От 20
до 40

0,8s+2

-(180-)

2,5

+1,0
-2,0

Св. 40 до 60

0,75s

Примечание. При полуавтоматической сварке притупление равно 3±1 мм и .

Таблица 11

Размеры, мм

Конструктивные элементы

, не более

±2

, град

,
град

Услов- ное обозна- чение свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

179-136

От 20
до 26

Св. 26 до 36

0,8s+2

У6

Апш; Ппш

Св. 36
до 40

-(180- )

2,5

+1,0
-2,0

Св. 40
до 50

0,75s

Св. 50
до 60

Примечание. При полуавтоматической сварке притупление равно 3±1 мм и .

Таблица 12

Размеры, мм

	Конструктивные элементы				, не более					, град			, не менее
Услов- ное обоз- наче- ние свар- ного соеди- нения	подготовленных кромок свариваемых деталей	шва сварного соединения	Обозна- чение способа сварки		, град
					91-100	101-110	111-120	121-135	136-175		Номин.	Пред. откл.	, град
													175-136	135-91
				От 3 до 4	4	6
				Св. 4 до 6	5	8						+1,0	1,5±1,0	3
				Св. 6 до 10	6						0
Т1			А; П	Св. 10 до 16	8									4
				Св. 16 до 20	9	0,4s+7	0,6s+7	0,9s+7	1,1s+5			+1,5	2	5
				Св. 20 до 30	0,5									0,35s
				Св. 30 до 40

Примечание. Размер e относится к нерасчетным швам. Для расчетных швов e устанавливается при проектировании.

Таблица 13

Размеры, мм

	Конструктивные элементы				, не более
Услов- ное обоз- наче- ние свар- ного соеди- нения	подготовленных кромок свариваемых деталей	шва сварного соединения	Обозна- чение способа сварки		, град					, не менее	, град
					91-100	101-110	111-120	121-130	131-135			Номин.	Пред. откл.	Номин.	Пред. откл.
				От 3 до 5	4	6				4				3
				Св. 5 до 9	5	8				5				4
				Св. 9 до 14	6					6		2	±2	5	±2
Т2			Апш; Ппш	Св. 14 до 20	8					8				6
				Св. 20 до 24		0,4s+7	0,6s+7	0,9s+7	1,1s+5					7
				Св. 24 до 30	0,5s					10				8
				Св. 30 до 40										9

Таблица 14

Размеры, мм

	Конструктивные элементы				e, не менее		, град
Услов- ное обоз- наче- ние свар- ного соеди- нения	подготовленных кромок свариваемых деталей	шва сварного соединения	Обозна- чение способа сварки		, град				, град	Номин.	Пред. откл.
					89-45	91-135	Св. 90	До 90
				От 3 до 4							+0,8
				Св. 4 до 5	3	5					+1,0
Т3			А; П	Св. 5 до 10	4	7				0
				Св. 10 до 16	5	9					+1,5
				Св. 16 до 40	0,35s	0,5s

     Примечание. Размер е относится к нерасчетным швам. Для расчетных швов е устанавливается при проектировании.

Таблица 15

Размеры, мм

Конструктивные элементы

±1

, град

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

, град

, не менее

Номин.

Пред. откл.

89-45

91-135

Св. 90

До 90

От 3 до 4

+0,8

Св. 4 до 6

+1,0

Т4

А; П

Св. 6 до 10

Св. 10 до 16

+1,5

Св. 16 до 40

0,5s

0,3s

Примечание. Размеры и не относятся к нерасчетным швам. Для расчетных швов и не устанавливаются при проектировании.

Таблица 16

Размеры, мм

Конструктивные элементы

±1

, град

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обоз- начение способа сварки

, град

±1

, град

, не менее

Номин.

Пред. откл.

89-45

91-135

Св. 90

До 90

От 3 до 4

+0,8

Св. 4 до 6

+1,0

Т4

Апш;
Ппш

Св. 6 до 10

Св. 10 до 16

+1,5

Св. 16 до 40

0,5s

0,3s

     Примечание. Размеры и относятся к нерасчетным швам. Для расчетных швов и устанавливаются при проектировании.

Таблица 17

Размеpы, мм

	Конструктивные элементы				е, не более
Услов- ное обоз- наче- ние свар- ного соеди- нения	подготовленных кромок свариваемых деталей	шва сварного соединения	Обозна- чение способа сварки	s	, град
					91-134	, град	Номин.	Пред. откл.	Номин.	Пред. откл.
				От 8 до 10					4
				Св. 10 до 14					5
T5			А; П	Св. 14 до 16	1,3s+7	-(-90)	2	±2	6	±2
				Св. 16 до 18
				Св. 18 до 20					7
				Св. 20 до 42

Таблица 18

Размеры,мм

	Конструктивные элементы				е, не менее
Услов- ное обоз- наче- ние свар- ного соеди- нения	подготовленных кромок свариваемых деталей	шва сварного соединения	Обозна- чение способа сварки	s	, град	, град	±1
					91-134			Номин.	Пред. откл.	Номин.	Пред. откл.
				От 8 до 10			5			4
				Св. 10 до 14			6			5
Т6			Апш; Ппш	Св. 14 до 16	1,3s+6	-(-90)	7	2	±2	6	±2
				Св. 16 до 18			8
				Св. 18 до 20			9			7
				Св. 20 до 42			10

Таблица 19

Размеры,мм

Конструктивные элементы

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

не более

град

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

91-95

89-85

96-100

84-80

96-100

84-80

Св.90

До 90

От 16 до 18

Св. 18 до 22

0,8s+5

0,8s+6

s+8

+( -90)

-( -90)

-
(90- )

+
(90- )

+1,5

±2

Т7

А;
П

Св. 22 до 26

Св. 26 до 30

Св. 30 до 36

Св. 36 до 40

Таблица 20

Размеры, мм

Конструктивные элементы

, не менее

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

не более

град

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

91-95

82-85

96-100

84-80

96-100

84-80

Св.90

До 90

От 16 до 20

Св. 20 до 24

0,8s+5

0,7s+6

s+6

+( -90)

-( -90)

-
(90-)

+
(90- )

±1,5

±2

Т7

Апш;
Ппш

Св. 24 до 28

Св. 28 до 34

±3

Таблица 21

Размеры, мм

Конструктивные элементы

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обоз- начение способа сварки

не более

град

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

101-105

79-75

106-110

74-70

101-105

79-75

106-110

74-70

Св.90

До 90

От 16 до 18

Св. 18 до 22

0,8s+5

0,6s+6

s+8

1,2s+5

+( -90)

-( -90)

-
(90-)

+
(90-)

±1,5

±2

Т8

А;
П

Св. 22 до 24

Св. 24 до 26

Св. 26 до 28

1,3s+6

Св. 28 до 34

Св. 34 до 40

Примечание. При полуавтоматической сварке притупление равно 3±1 мм и .

Таблица 22

Размеры, мм

Конструктивные элементы

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

не более

град

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

101-105

79-75

106-110

74-70

101-105

79-75

106-110

74-70

101-110

79-70

Св.90

До 90

От 16 до 18

Св. 18 до 22

0,8s+5

0,6s

s+5

1,2s+5

+ ( - 90)

- ( - 90)

- (90 - )

+ (90 - )

1,5

±1,5

±2

Т8

Апш;
Ппш

Св. 22 до 24

Св. 24 до 26

Св. 26 до 28

1,3s+6

Св. 28 до 34

±3

Св. 34 до 40

Примечание. При полуавтоматической сварке притупление равно 3±1 мм и .

Таблица 23

Размеры, мм

Конструктивные элементы

±2

Услов- ное обоз- наче- ние свар- ного соеди- нения

подготовленных кромок свариваемых деталей

шва сварного соединения

Обозна- чение способа сварки

град

, град

Номин.

Пред. откл.

Номин.

Пред. откл.

91-105

89-75

Св.90

До 90

От 30 до 40

0,7s

Св. 40 до 50

(20±2)-(-90)

(20±2)+( -90)

(20±2)-(90-)

(20±2)+(90-)

±2

Т9

А;
П

Св. 50 до 55

0,6s

Св. 55 до 60

      5. Подварочный шов и подварку корня швов сварных соединений типов У2, У4, У5, У6, Т2, Т4, Т6, Т7, Т8 выполняют любыми способами дуговой сварки с соблюдением требований к конструктивным элементам швов сварных соединений для выбранного способа сварки.

     6. В швах сварных соединений типов У1 и УЗ стальная подкладка может быть съемной или остающейся.

     7. Конструктивные элементы подготовленных кромок и размеры выполненного шва сварного соединения выбираются по толщине s.

     8. Допускается смещение свариваемых кромок относительно друг друга не более:

     0,5 мм - для кромок толщиной до 4 мм;

     1,0 мм - для кромок толщиной 4-10 мм;

     0,1 s, но не более 3 мм - для кромок толщиной более 10 мм.

      9. Предельные отклонения подварочных швов сварных соединений от номинальных размеров, указанных на чертежах, должны соответствовать:
      ± 1 мм - при или <6 мм;
      ± мм - при при или 6 мм.

      10. При неодинаковой толщине кромок, свариваемых под углом =179-160°, на кромке, имеющей большую толщину, должен быть скос с одной или двух сторон длиной - при одностороннем превышении кромок и длиной - при двустороннем превышении кромок до толщины тонкой кромки s, как указано на черт. 1, 2.

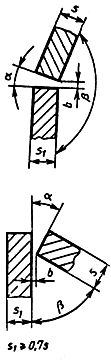

Черт. 1

Черт. 2

     При разности в толщине свариваемых кромок, не превышающей величин, указанных в табл. 24, подготовка кромок под сварку должна производиться так же, как для кромок одинаковой толщины; конструктивные элементы подготовленных кромок и размеры выполненного шва сварного соединения выбираются по большой толщине.

Таблица 24

Толщина кромки	Разность толщин, не более
2-3	1
4-30	2
32-40	4
Свыше 40	6

11. При переменном угле сопряжения деталей шов делится на участки и каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта.

Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1993
