ГОСТ 11150-84* Металлы. Методы испытания на растяжение при пониженных температурах (с Изменением N 1)Постановление Госстандарта СССР от 16.07.1984 N 2512ГОСТ от 16.07.1984 N 11150-84*

ГОСТ 11150-84

Группа В09

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТАЛЛЫ

Методы испытания на растяжение при пониженных температурах

Metals. Methods of tension tests at Iow temperatures

ОКСТУ 0909

Дата введения 1986-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     РАЗРАБОТЧИКИ

     В.И. Маторин, Б.М. Овсянников, В.Д. Хромов, Н.А. Бирун, А.В. Минашин, Э.Д. Петренко, В.И. Чеботарев, М.Ф. Жембус, В.Г. Гешелин, А.В. Богачева

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по стандартам от 16.07.84 N 2512

     3. ВЗАМЕН ГОСТ 11150-75

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1497-84	Вводная часть; 1.2; 2.1; 3.1; 4.4
ГОСТ 9245-79	2.1.4
ГОСТ 9293-74	2.1.7
ГОСТ 12162-77	2.1.7
ГОСТ 14894-69	2.1.3
ГОСТ 18300-87	2.1.7
ГОСТ 28498-90	2.1.2

     5. Срок действия продлен до 01.01.2001* Постановлением Госстандарта СССР от 16.05.90 N 1190
________________
     * Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС N 11, 1995 год). - Примечание .

     6. ПЕРЕИЗДАНИЕ (февраль 1993 г.) с Изменением N 1, утвержденным в мае 1990 г. (ИУС 8-90)


      Настоящий стандарт устанавливает методы испытания на растяжение черных и цветных металлов и изделий из них номинальным диаметром или наименьшим размером в поперечном сечении 3,0 мм и более, а для тонких листов и лент толщиной от 0,5 мм определение при температурах от 10 до минус 100°С характеристик механических свойств:

     предела прочности;

     предела текучести физического;

     предела текучести условного;

     временного сопротивления;

     относительного равномерного удлинения;

     относительного удлинения после разрыва;

     относительного сужения поперечного сечения после разрыва.

     Стандарт не распространяется на проволоку и трубы.

     Термины, применяемые в настоящем стандарте, и пояснения к ним - по ГОСТ 1497-84.

     (Измененная редакция, Изм. № 1).

1. МЕТОД ОТБОРА ОБРАЗЦОВ

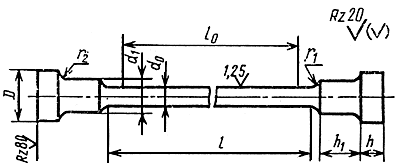

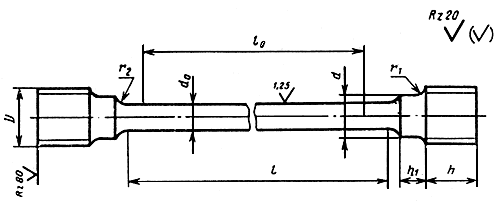

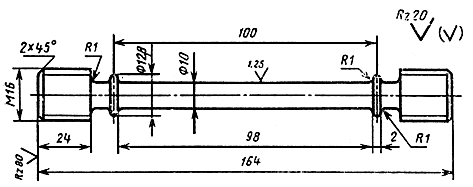

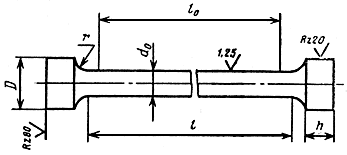

     1.1. Типы и размеры плоских и цилиндрических пропорциональных образцов приведены в приложении.

     При наличии указаний в нормативно-технической документации на металлопродукцию допускается применение пропорциональных образцов других типов и размеров.

     1.2. Требования к изготовлению образцов, их предельным отклонениям в размерах рабочей части, маркировке - по ГОСТ 1497-84.

2. АППАРАТУРА

     2.1. Аппаратура - по ГОСТ 1497-84 с дополнениями.

     2.1.1. Рабочее пространство испытательной машины должно позволять устанавливать криокамеру с удлинительными штангами для крепления образцов, которые должны обеспечивать надежное центрирование образца в захватах испытательной машины.

     2.1.2. Термометры должны соответствовать требованиям ГОСТ 28498-90.

     (Измененная редакция, Изм. № 1).

     2.1.3. Термоэлектрические преобразователи (термопары) должны соответствовать требованиям ГОСТ 14894-69.

     2.1.4. Регулирующие и измерительные приборы должны соответствовать требованиям ГОСТ 9245-79.

     2.1.5. Конструкция криокамеры должна обеспечивать равномерное охлаждение рабочей части образца.

     2.1.6. Охлаждение образца до заданной температуры испытания и испытание проводят в жидкой среде. Допускается охлаждение образца до заданной температуры испытания и испытание проводить в охлажденной газообразной среде.

     2.1.7. В качестве жидкой среды применяют этиловый ректификованный спирт по ГОСТ 18300-87, охлажденный двуокисью углерода жидкой по ГОСТ 12162-77 или азотом жидким по ГОСТ 9293-74, или льдом.

     Для охлаждения образцов до температуры минус 70°С применяют этиловый ректификованный спирт, охлажденный твердой двуокисью углерода или жидким азотом, а до температур ниже минус 70 до минус 100°С - жидкий азот. Для охлаждения образцов до температур ниже 20 до 0°С допускается применять этиловый ректификованный спирт, охлажденный льдом.

     2.1.8. Охлаждение газообразной среды (воздух, нейтральный газ) в криокамере проводят за счет испарения вводимого в рабочее пространство криостата жидкого азота.

     2.1.9. Для измерения температуры среды применяют термометры жидкостные (нертутные) с ценой деления не более 1°С или термоэлектрические преобразователи со вторичными приборами класса точности не ниже 0,5.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

     3.1. Измерение размеров образца, определение его начальной площади поперечного сечения , установление, нанесение и измерение начальной расчетной длины - по ГОСТ 1497-84.

     3.2. Температура испытания указывается в нормативно-технической документации на металлопродукцию.

     При построении температурных кривых испытания рекомендуется проводить при температурах 20, 0, минус 20, минус 40, минус 60, минус 80, минус 100°С.

     3.3. Температуру среды в криостате на требуемом уровне поддерживают путем периодического введения небольших дополнительных порций охладителя при интенсивном перемешивании среды или путем непрерывной подачи охладителя при заданной температуре.

     При отсутствии указаний в нормативно-технической документации на металлопродукцию допускается временное переохлаждение образца.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

     4.1. Образец, находящийся в криостате и охлажденный до заданной температуры, после установленного времени выдержки подвергают испытанию.

     4.2. Во время выдержки отклонение температуры охлаждающей среды от установленной не должно превышать ±2°С.

     4.3. Время выдержки образца при заданной температуре испытания должно указываться в нормативно-технической документации на металлопродукцию.

     При отсутствии таких указаний время выдержки при охлаждении образцов в жидкой среде должно составлять:

     не менее 10 мин - для цилиндрических образцов диаметром 6,0 мм и менее и для плоских образцов толщиной 4,0 мм и менее;

     не менее 15 мин - для цилиндрических образцов диаметром более 6,0 мм и для плоских образцов толщиной более 4,0 мм.

     При охлаждении образцов в газообразной среде время выдержки устанавливается экспериментально в зависимости от конструкции криостата и способа ввода охладителя.

     4.4. Остальные требования к проведению испытания, обработке результатов - по ГОСТ 1497-84.

     Для указания температуры испытания к обозначению определяемой характеристики механических свойств добавляют соответствующий цифровой индекс.

     Пример: , , , - предел текучести условный с допуском на величину остаточной деформации 0,2%, временное сопротивление, относительное удлинение после разрыва образца с , относительное сужение поперечного сечения после разрыва, определенные при температуре испытания минус 60°С.

ПРИЛОЖЕНИЕ
Рекомендуемое

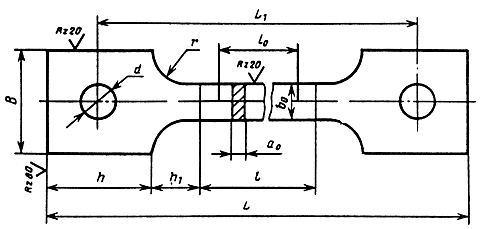

ПРОПОРЦИОНАЛЬНЫЕ ПЛОСКИЕ ОБРАЗЦЫ

Черт.1

Таблица 1

мм

Но- мер об- раз- ца
1	0,5-1,0	10	20	40		30	40	15-20	25-40	10
2	1,1-2,0	10	25	50		30	40	15-20	25-40	10
3	2,1-3,0	10	30	60		40	40	15-20	25-40	12
4	3,1-4,0	10	35	70		40	40	15-20	25-40	12
5	4,1-5,0	10	40	80	+(1,5?2,5)	40	40	15-20	25-40	15	+ +2	+2 +2
6	5,1-6,0	15	55	110		50	50	15-20	25-40	15
7	6,1-7,0	15	55	110		50	50	15-20	25-40	15
8	7,1-8,0	15	60	120		50	50	15-20	25-40	15
9	8,1-8,5	20	75	150		50	50	15-20	25-40	15
10	8,6-10,0	20	80	160		60	60	15-20	25-40	20
