ГОСТ 103-76 Полоса стальная горячекатаная. Сортамент (с Изменениями N 1, 2, 3)Постановление Госстандарта СССР от 12.10.1976 N 2358ГОСТ от 12.10.1976 N 103-76



ГОСТ 103-76

Группа В23



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПОЛОСА СТАЛЬНАЯ ГОРЯЧЕКАТАНАЯ

Сортамент

Hot-rolled steel strip.
Dimensions


ОКП 09 7100

Дата введения 1978-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12.10.76 N 2358

     3. ВЗАМЕН ГОСТ 103-57 и ГОСТ 6422-52 в части сортамента

     4. Стандарт полностью соответствует СТ СЭВ 3900-82

     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ИЗДАНИЕ с Изменениями N 1, 2, 3, утвержденными в октябре 1983 г., июне 1987 г., июне 1989 г. (ИУС 2-84, 11-87, 11-89)


     1. Настоящий стандарт распространяется на стальную горячекатаную полосу общего назначения и стальную полосу для гаек шириной от 11 до 200 мм и толщиной от 4 до 60 мм.

     (Измененная редакция, Изм. N 1, 2, 3)

     2. По точности прокатки полосы изготовляют:

     повышенной точности - Б;

     обычной точности - В.

     (Измененная редакция, Изм. N 2).

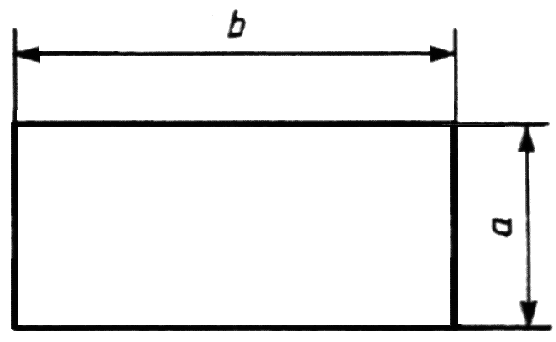

     3. Поперечное сечение, толщина, ширина и масса 1 м полосы должны соответствовать указанным на чертеже и в табл.1.







Таблица 1

Ширина полосы , мм

Масса 1 м полосы, кг, при толщине , мм



4

5

6

7

8

9

10

11

12

14

16

11

-

0,43

-

-

-

-

-

-

-

-

-

12

0,38

0,47

0,56

0,66

0,75

-

-

-

-

-

-

14

0,44

0,55

0,66

0,77

0,88

-

-

-

-

-

-

16

0,50

0,63

0,75

0,88

1,00

1,13

1,26

-

1,51

-

-

18

0,56

0,71

0,85

0,99

1,13

1,27

1,41

-

1,70

-

-

20

0,63

0,78

0,94

1,10

1,26

1,41

1,57

1,73

1,88

2,20

2,51

22

0,69

0,86

1,04

1,21

1,38

1,55

1,73

1,90

2,07

2,42

2,76

25

0,78

0,98

1,18

1,37

1,57

1,77

1,96

2,16

2,36

2,75

3,14

28

0,88

1,10

1,32

1,54

1,76

1,98

2,20

2,42

2,64

3,08

3,52

30

0,94

1,18

1,41

1,65

1,88

2,12

2,36

2,59

2,83

3,30

3,77

32

1,00

1,26

1,51

1,76

2,01

2,26

2,51

2,76

3,01

3,52

4,02

36

1,13

1,41

1,70

1,98

2,26

2,54

2,83

3,11

3,39

3,96

4,52

40

1,26

1,57

1,88

2,20

2,51

2,83

3,14

3,45

3,77

4,40

5,02

45

1,41

1,77

2,12

2,47

2,83

3,18

3,53

3,89

4,24

4,95

5,65

50

1,57

1,96

2,36

2,75

3,14

3,53

3,92

4,32

4,71

5,50

6,28

55

1,73

2,16

2,59

3,02

3,45

3,89

4,32

4,75

5,18

6,04

6,91

60

1,88

2,36

2,83

3,30

3,77

4,24

4,71

5,18

5,65

6,59

7,54

63

1,98

2,47

2,97

3,46

3,96

4,45

4,95

5,44

5,93

6,92

7,91

65

2,04

2,55

3,06

3,57

4,08

4,59

5,10

5,61

6,12

7,14

8,16

70

2,20

2,75

3,30

3,85

4,40

4,95

5,50

6,04

6,59

7,69

8,79

75

2,36

2,94

3,53

4,12

4,71

5,30

5,89

6,48

7,06

8,24

9,42



Продолжение табл.1



Ши-
рина поло-
сы , мм

Масса 1 м полосы, кг, при толщине , мм

18

20

22

25

28

30

32

36

40

45

50

56

60

11

-

-

-

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

-

14

-

-

-

-

-

-

-

-

-

-

-

-

-

16

-

-

-

-

-

-

-

-

-

-

-

-

-

18

-

-

-

-

-

-

-

-

-

-

-

-

-

20

-

-

-

-

-

-

-

-

-

-

-

-

-

22

3,11

-

-

-

-

-

-

-

-

-

-

-

-

25

3,53

3,92

-

-

-

-

-

-

-

-

-

-

-

28

3,96

4,40

4,84

-

-

-

-

-

-

-

-

-

-

30

4,24

4,71

5,18

-

-

-

-

-

-

-

-

-

-

32

4,52

5,02

5,53

6,28

-

-

-

-

-

-

-

-

-

36

5,09

5,65

6,22

7,06

-

-

-

-

-

-

-

-

-

40

5,65

6,28

6,91

7,85

8,79

9,42

10,05

-

-

-

-

-

-

45

6,36

7,06

7,77

8,83

9,89

10,60

11,30

12,72

-

-

-

-

-

50

7,06

7,85

8,64

9,81

10,99

11,78

12,56

14,13

15,70

-

-

-

-

55

7,77

8,64

9,50

10,79

12,09

12,95

13,82

15,54

17,27

-

-

-

-

60

8,48

9,42

10,36

11,78

13,19

14,13

15,07

16,96

18,84

21,20

-

-

-

63

8,90

9,89

10,88

12,36

13,85

14,84

15,83

17,80

19,78

22,25

24,73

-

-

65

9,18

10,20

11,23

12,76

14,29

15,31

16,33

18,37

20,41

22,96

25,51

-

-

70

9,89

10,99

12,09

13,74

15,39

16,48

17,58

19,78

21,98

24,73

-

-

-

75

10,60

11,78

12,95

14,72

16,48

17,66

18,84

21,20

23,55

26,49

-

-

-



Продолжение табл.1

Ширина полосы , мм

Масса 1 м полосы, кг, при толщине , мм

4

5

6

7

8

9

10

11

12

14

16

80

2,51

3,14

3,77

4,40

5,02

5,65

6,28

6,91

7,54

8,79

10,05

85

2,67

3,34

4,00

4,67

5,34

6,00

6,67

7,34

8,01

9,34

10,68

90

2,83

3,53

4,24

4,95

5,65

6,36

7,06

7,77

8,48

9,89

11,30

95

2,98

3,73

4,47

5,22

5,97

6,71

7,46

8,20

8,95

10,44

11,93

100

3,14

3,92

4,71

5,50

6,28

7,06

7,85

8,64

9,42

10,99

12,56

105

3,30

4,12

4,95

5,77

6,59

7,42

8,24

9,07

9,89

11,54

13,19

110

3,45

4,32

5,18

6,04

6,91

7,77

8,64

9,50

10,36

12,09

13,82

120

3,77

4,71

5,65

6,59

7,54

8,48

9,42

10,36

11,30

13,19

15,07

125

3,92

4,91

5,89

6,87

7,85

8,83

9,81

10,79

11,78

13,74

15,70

130

4,08

5,10

6,12

7,14

8,16

9,18

10,20

11,23

12,25

14,29

16,33

140

4,40

5,50

6,59

7,69

8,79

9,89

10,99

12,09

13,19

15,39

17,58

150

4,71

5,89

7,06

8,24

9,42

10,60

11,78

12,95

14,13

16,48

18,84

160

5,02

6,28

7,54

8,79

10,05

11,30

12,56

13,82

15,07

17,58

20,10

170

5,34

6,67

8,01

9,34

10,68

12,01

13,34

14,68

16,01

18,68

21,35

180

5,65

7,06

8,48

9,89

11,30

12,72

14,13

15,54

16,96

19,78

22,61

190

5,97

7,46

8,95

10,44

11,93

13,42

14,92

16,41

17,90

20,88

23,86

200

6,28

7,85

9,42

10,99

12,56

14,13

15,70

17,27

18,84

21,98

25,12



Продолжение табл.1



Ши-
рина поло-
сы , мм

Масса 1 м полосы, кг, при толщине , мм

18

20

22

25

28

30

32

36

40

45

50

56

60

80

11,30

12,56

13,82

15,70

17,58

18,84

20,10

22,61

25,12

28,26

31,40

35,17

-

85

12,01

13,34

14,68

16,68

18,68

20,02

21,35

24,02

26,69

30,03

33,36

37,36

40,04

90

12,72

14,13

15,54

17,06

19,78

21,20

22,61

25,43

28,26

31,79

35,32

39,56

42,39

95

13,42

14,92

16,41

18,64

20,88

22,37

23,86

26,85

29,83

33,56

37,29

41,76

44,74

100

14,13

15,70

17,27

19,62

21,98

23,55

25,12

28,26

31,40

35,32

39,25

43,96

47,10

105

14,84

16,48

18,13

20,61

23,08

24,73

26,38

29,67

32,97

37,09

41,21

46,16

49,46

110

15,54

17,27

19,00

21,59

24,18

25,90

27,63

31,09

34,54

38,86

43,18

48,35

51,81

120

16,96

18,84

20,72

23,55

26,38

28,26

30,14

33,91

37,68

42,39

47,10

52,75

56,52

125

17,66

19,62

21,59

24,53

27,48

29,44

31,40

35,32

39,25

44,16

49,06

54,95

58,88

130

18,37

20,41

22,45

25,51

28,57

30,62

32,66

36,74

40,82

45,92

51,02

57,14

61,23

140

19,78

21,98

24,18

27,48

30,77

32,97

35,17

39,56

43,96

49,46

54,95

61,54

65,94

150

21,20

23,55

25,90

29,44

32,97

35,32

37,68

42,39

47,10

52,99

58,88

63,94

70,65

160

22,61

25,12

27,63

31,40

35,17

37,68

40,19

45,22

50,24

56,52

62,80

70,33

75,36

170

24,02

26,69

29,36

33,36

37,37

40,04

42,70

48,04

53,38

60,05

66,72

74,73

80,07

180

25,43

28,26

31,09

35,32

39,56

42,39

45,22

50,87

56,52

63,58

70,65

79,12

84,78

190

26,85

29,83

32,81

37,29

41,76

44,74

47,73

53,69

59,66

67,12

74,58

83,52

89,49

200

28,26

31,40

34,54

39,25

43,96

47,10


50,24

56,52

62,80

70,65

78,50

87,92

94,20


     Примечания:

      1. Площадь поперечного сечения и масса 1 м полосы вычислены по номинальным размерам. Плотность стали принята равной 7,85 г/см.

      2. По требованию потребителя изготовляют полосы промежуточных размеров по толщине и ширине.


     (Измененная редакция, Изм. N 1).

     4. По требованию потребителя полосы изготовляют:

     толщиной 4,5 мм всех ширин;

     шириной 56 мм, толщиной до 36 мм включ.;

     размерами 8х17, 12х27, 13х22, 13х25, 15х25, 17х25, 17х30, 19х25, 19х28, 19х34, 23х27, 23х36, 24х32, 24х39, 26х36, 26х44, 27х34, 32х39, 28х17, 34х24 мм.

     5. Предельные отклонения по толщине и ширине полос общего назначения и полос для горячей штамповки гаек не должны превышать величин, указанных в табл.2.



Таблица 2


мм

Толщина полосы

Предельное отклонение
по толщине полосы

Ширина полосы

Предельное отклонение
по ширине полосы



повышен-
ной точности

нормаль-
ной точности



повышен-
ной точности

нормаль-
ной точности

От 4 до 6 включ.

+0,2
-0,3

+0,3
-0,5

От 11 до 60

+0,3
-0,9

+0,5
-1,0

Св. 6 до 16 включ.

+0,2
-0,4

+0,2
-0,5

63; 65

+0,3
-1,1

+0,5
-1,3

Св. 16 до 25 включ.

+0,2
-0,6

+0,2
-0,8

70; 75

+0,3
-1,3

+0,5
-1,4

Св. 25 до 32 включ.

+0,2
-0,7

+0,2
-1,2

80; 85

+0,5
-1,4

+0,7
-1,6

36; 40

+0,2
-1,0

+0,2
-1,6

90; 95

+0,6
-1,6

+0,9
-1,8

45; 50

+0,2
-1,5

+0,3
-2,0

100; 105

+0,7
-1,8

+1,0
-2,0

Св. 50 до 60

+0,2
-1,8

+0,3
-2,4

110

+0,8
-2,0

+1,0
-2,2







120; 125

+0,9
-2,2

+1,1
-2,4







От 130 до 150

+1,0
-2,4

+1,2
-2,8







Св. 150   "  180

+1,2
-2,5

+1,4
-3,2







Св. 180   "  200

+1,4
-2,8

+1,7
-4,0


     Примечание. По требованию потребителя полосы шириной от 12 до 40 мм изготовляют с предельными отклонениями по ширине ±0,5 мм, полосы толщиной свыше 16 до 20 мм - с предельными отклонениями по толщине ±0,3 мм.


     (Измененная редакция, Изм. N 1).

     6. Предельные отклонения по толщине и ширине полос для холодной штамповки гаек не должны превышать величин, указанных в табл.3.



Таблица 3

мм

Толщина полосы

Предельные отклонения
по толщине полосы

Ширина полосы

Предельные отклонения
по ширине полосы

5

±0,2

От 11 до 36

±0,4

От 6 до 12

±0,3





14; 16

+0,3
-0,4



18

±0,4







     7. Полосы изготовляют длиной:

     от 3 до 10 м - из углеродистой стали обыкновенного качества, низколегированной и фосфористой;

     от 2 до 6 м - из углеродистой качественной и легированной стали.

     По требованию потребителя полосы изготовляют длиной до 12 м.

     (Измененная редакция, Изм. N 1).

     8. В зависимости от назначения полосы изготовляют:

     мерной длины;

     кратной мерной длины;

     немерной длины.

     (Измененная редакция, Изм. N 2).

     9. (Исключен, Изм. N 2).

     10. Предельные отклонения по длине полос мерной или кратной мерной длины не должны превышать:

     +30 мм - для полос длиной до 4 м;

     +50 мм - для полос длиной св. 4 до 6 м;

     +70 мм - для полос длиной св. 6 м;

     +200 мм - для полос, получаемых со штрипсовых станов.

     По требованию потребителя:

     +40 мм - для полос длиной свыше 4 до 7 м;

     +5 мм на каждый метр длины свыше 7 м.

     (Измененная редакция, Изм. N 2).

     11. По требованию потребителя полосы размером до 30х20 мм изготовляют в рулонах.

     Полосы других размеров изготовляют в рулонах по согласованию изготовителя с потребителем.

     12. Притупление углов полос не должно превышать 0,2 толщины, но не более 3 мм.

     По требованию потребителя притупление углов полос толщиной свыше 4 мм не должно превышать значений, указанных в табл.4.



Таблица 4


мм


Ширина полосы

Притупление углов, не более

     12

1,0

     Св. 12 до 20

1,5

     "    20  "   30

2,0

     "    30  "   50

2,5

     "    50


3,0



     11, 12. (Измененная редакция, Изм. N 1).

     13. Серповидность полосы не должна превышать:

     0,2% длины - для полос 1-го класса;

     0,5% длины - для полос 2-го класса.

     Серповидность полосы проверяют на длине изготовляемой полосы, но не короче 1 м.

     (Измененная редакция, Изм. N 3).

     13а. Отклонения от плоскостности полосы не должны превышать значений, указанных в табл.5.



Таблица 5



Толщина, мм

Отклонения от плоскостности, не более, для классов



1

2



на 1 м, мм

По длине полосы,
% длины

на 1 м, мм

По длине полосы,
% длины

До 36

5

0,5

20

2

Св. 36





10

1


     Примечание. Для проката толщиной до 12 мм общее отклонение от плоскостности не проверяют.


     По требованию потребителя отклонение от плоскостности для полос 1-го класса не должно превышать:

     2 мм - на 1 м;

     0,2% длины - по длине полосы.

     (Измененная редакция, Изм. N 3).

     14. Точность изготовления и другие требования к полосе проверяют на расстоянии не менее 150 мм от торцов, а полосы в рулонах - в любом месте, кроме первого и последнего витков.

     (Измененная редакция, Изм. N 2).

     15. (Исключен, Изм. N 2).

     Примеры условных обозначений

     Полоса стальная горячекатаная толщиной 10 мм и шириной 22 мм, обычной точности прокатки (В), для холодной штамповки гаек (Ш), с серповидностью по классу 2 по ГОСТ 103-76 из стали марки Ст3кп:


Полоса


     То же, повышенной точности прокатки (Б), с серповидностью по классу 1 из стали марки 09Г2:



Полоса


     (Измененная редакция, Изм. N 2).



Текст документа сверен по:
официальное издание
Стальной листовой прокат. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
