ЮНДК34Т5

Сплав ЮНДК34Т5 ГОСТ 17809-72

Химический состав, %
Алюминий	Никель	Медь	Кобальт	Титан	Ниобий	Кремний	Железо
6,8 – 7,2	14,0 – 14,5	3,0 – 4,0	34,0 – 35,0	5,0 – 5,5	-	-	Остальное

Тип кристаллической структуры: равноосная.

Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max, кДж/м3	Коэрцитивная сила по индукции НСВ, кА/м	Остаточная индукция Br, Тл	Отношение В/Н в точке (ВН)max 10-3 Тл/(кА/м)*	Размеры образцов, мм
				Сторона прямоугольника или диаметр поперечного сечения	Длина
Не менее				Не более
28,0	92	0,75	8,0 – 11,0	40	100

*Справочно.

Режимы термической обработки: охлаждение с 1250оС в магнитном поле напряженностью не менее 200 кА/м до 900оС со скоростью 200оС/мин и до 600оС со скоростью 20 – 40оС/мин. Отпуск: 640оС – 2ч, 560оС – 8ч

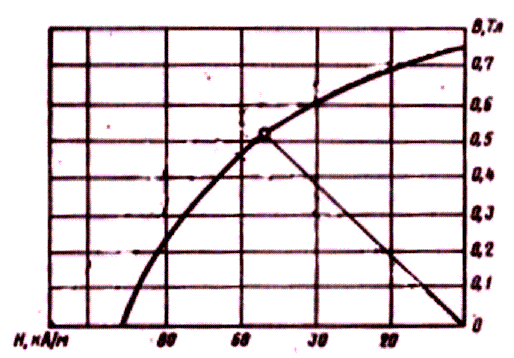

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮНДК34Т5 ГОСТ 17809-72
