ЮН13ДК25БА

Сплав ЮН13ДК25БА ГОСТ 17809-72

Химический состав, %
Алюминий	Никель	Медь	Кобальт	Титан	Ниобий	Кремний	Железо
7,7 – 8,1	12,5 – 13,0	3,0 – 3,5	24,0 – 26,0	-	0,5 – 0,8	0,3 – 0,6	Остальное

Тип кристаллической структуры: столбчатая.

Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max, кДж/м3	Коэрцитивная сила по индукции НСВ, кА/м	Остаточная индукция Br, Тл	Отношение В/Н в точке (ВН)max 10-3 Тл/(кА/м)*	Размеры образцов, мм
				Сторона прямоугольника или диаметр поперечного сечения	Длина
Не менее				Не более
56,0	48	1,40	26,5 – 27,5	40	150

* Справочно.

Режимы термической обработки: охлаждение с 1280оС в магнитном поле напряженностью не менее 160 кА/м до 900оС со скоростью 200оС/мин и до 600оС со скоростью 25оС/мин. Отпуск: 610оС – 5ч, 590оС – 8ч, 560оС – 12ч

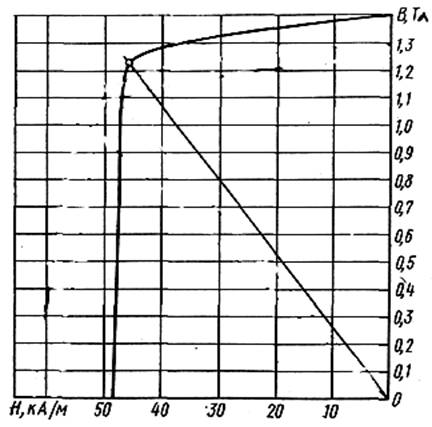

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮН13ДК25БА ГОСТ 17809-72
