В2Ф

Сталь В2Ф   ГОСТ 5950-2000

Группа

Массовая доля элемента, %

Углерод

Кремний

Марганец

Хром

Вольфрам

Ванадий

Молибден

Никель

I

1,05 – 1,45

0,10 – 0,40

0,15 – 0,45

0,20 – 0,40

1,60 – 2,00

0,15 – 0,30

-

-


I группа – для изготовления инструмента, используемого в основном для обработки металлов и других материалов в холодном состоянии;

По способу дальнейшей обработки горячекатаную и кованую  металлопродукцию подразделяют на подгруппы:

а – для горячей обработки давлением;

б – для холодной механической обработки (обточки, строжки фрезерования и т.д.)

По состоянию поверхности металлопродукцию подгруппы б подразделяют на:

О – обычного качества;

П – повышенного качества.

Твердость отожженной или высокоотпущенной стали

Твердость стали после закалки или закалки с отпуском

Твердость, HB, не более

Температура, оС,

и среда закалки

Температура отпуска, оС

Тведость HRCЭ  (HRC), не менее

229

800 – 850, вода

180

63 (62)

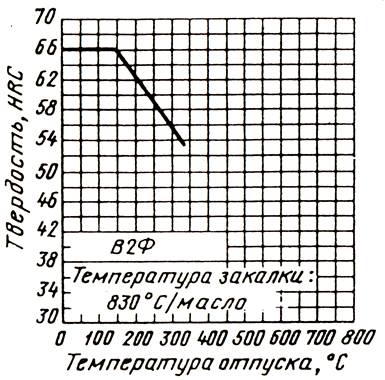

Кривая зависимости твердости по Роквеллу (HRC) от температуры отпуска:

Применение: для ленточных пил по металлу и ножовочных полотен.



Сортамент:

кованая круглого и квадратного сечений – ГОСТ 1133-71;

горячекатаная круглого сечения – ГОСТ 2590-88;

горячекатаная квадратного сечения – ГОСТ 2591-88;

полосовая – ГОСТ 4405-75;

калиброванная – ГОСТ 7417-75; ГОСТ 8559-75 и ГОСТ 8560-78;

сталь со специальной отделкой поверхности – ГОСТ 14955-77.
