Сталь горячекатаная для армирования железобетонных конструкций ГОСТ 5781-82

Стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций.

Арматурную сталь изготовляют из углеродистой и низколегированной стали марок: 10ГТ, 18Г2С, 32Г2Рпс, 35ГС, 25Г2С, 20ХГ2Ц, 80С, 23Х2Г2Т, 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР. При отсутствии указания марку стали устанавливает предприятие-изготовитель.

1. Классификация и сортамент

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы А – I (А240), А – II (А300), А – III (А400), А – IV (600), А – V (А800), А – VI (А1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурная сталь класса А – I (А240) изготовляют гладкой, классов А – II (А300), А – III (А400), А – IV (А600), А – V (А800) и А – VI (А1000) – периодического профиля.

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в таблице:

Номер профиля (номинальный диаметр стержня dH)

Площадь поперечного сечения стержня, см2

Масса 1 м прфиля

Теоретическая, кг

Предельные отклонения, %

0,283

0,503

0,785

1,131

2,010

2,540

3,140

3,800

4,910

8,040

10,180

12,570

15,000

19,630

28,270

50,270

0,222

0,395

0,617

0,888

1,580

2,000

2,470

2,980

3,850

6,310

7,990

9,870

12,480

15,410

22,190

39,460

+9,0

-7,0

+5,0

-6,0

+3,0

-5,0

+3,0

-4,0

+2,0

-4,0

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

1.5. Арматурная сталь класса А - (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1а, и специального назначения (Ас-II) (Ас300) профилем, приведенным на черт.2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса А-III(А400), изготовляемая профилем, приведенным на черт. 1б, и классов А-IV (600), А-V (800), А-VI (А1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой – левый заходы. Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1а или 2а.

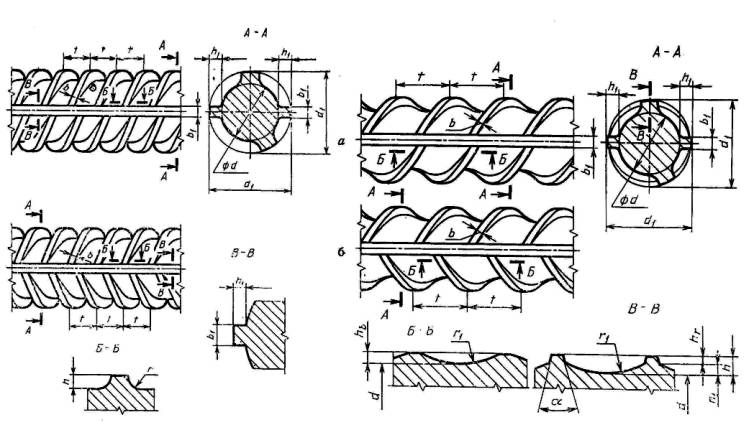

1.6. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготовляемого по черт. 1а и б, должны соответствовать приведенным в таблице:

Номер профиля (номинальный диаметр стержня dH)	d		h		d1	h1	t	b	b1	r
	Номин.	Пред. откл.	Номин.	Пред. откл.
6 8 10 12 16 18 20 22 25 32 36 40 45 50 60 80	5,75 7,5 9,3 11,0 15,0 17,0 19,0 21,0 24,0 30,5 34,5 38,5 43,0 48,0 58,0 77,5	+0,3 -0,5	0,5 0,73 1,0 1,25 1,5 1,5 1,5 1,5 1,5 2,0 2,5 2,5 3,0 3,0 3,0 3,0	±0,25	6,75 9,0 11,3 13,5 18,0 20,0 22,0 24,0 27,0 34,5 39,5 43,5 49,0 54,0 64,0 83,5	0,5 0,75 1,0 1,25 1,5 1,5 1,5 1,5 1,5 2,0 2,5 2,5 3,0 3,0 3,0 3,0	5 5 7 7 8 8 8 8 8 10 12 12 15 15 15 15	0,5 0,75 1,0 1,0 1,5 1,5 1,5 1,5 1,5 2,0 2,0 2,0 2,5 2,5 2,5 2,5	1,0 1,25 1,5 2,0 2,0 2,0 2,0 2,0 2,0 3,0 3,0 3,0 3,5 3,5 4,0 4,5	0,75 1,1 1,5 1,9 2,2 2,2 2,2 2,2 2,2 3,0 3,5 3,5 4,5 4,5 5,0 5,5
				±0,5
		+0,4 -0,5
		+0,4 -0,7		±0,7
		+0,4 -1,0		±1,0
		+0,5 -1,1

ГОСТ предусматривает и другие номера профиля: 14; 28; 55; 70.

по черт. 2а и б – приведенным в таблице:

Номер профиля (номинальный диаметр стержня dH)

α,

град

Номин.

Пред. откл.

Номин.

Пред. откл.

8,7

10,6

14,2

16,2

18,2

20,3

23,3

29,8

33,7

37,6

+0,3

-0,5

1,6

2,5

3,2

3,5

±0,5

11,9

13,8

19,2

21,2

23,2

25,3

28,3

36,2

40,7

44,6

1,6

2,5

3,2

3,5

0,6

1,0

1,2

1,5

1,0

1,5

2,0

0,7

1,0

1,2

1,5

2,0

3,0

+0,65

-0,85

+0,4

-0,5

+0,4

-0,7

+1,0

-1,2

1.7. Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.

1.8. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, больших диаметров – в стержнях. Арматурную сталь классов А-IV (А600), А-V (А800) и А-VI (А1000) всех размеров изготовляют в стержнях. Стержни изготовляют длиной от 6 до 12 м.

Примеры условных обозначений:

Арматурная сталь диаметром 20 мм, класса А-II (А300):

20-А-II(А300) ГОСТ 5781-82

Арматурная сталь диаметром 18 мм, класса А-I (А240):

18-А-I(А240) ГОСТ 5781-82.

В обозначении стержней класса А-II специального назначения добавляется индекс с: Ас-II.

2. Технические требования

2.1. Арматурную сталь классов А – I (А240), А – II (А300), А – III (А400), А – IV (600) изготовляют горячекатаной, класса А-V (А800) – с низкотемпературным отпуском, класса А-VI (А1000) – с низкотемпературным отпуском или термомеханической обработкой в потоке прокатного стана.

2.2. Механические свойства арматурной стали:

Класс арматурной стали	Предел текучести σТ		Временное сопротивление разрыву σВ		Относительное удлинение δ5 , %	Равномерное удлинение δР , %	Ударная вязкость при температуре -60 ºС		Испытание на изгиб и в холодном состоянии (с- толщина оправки, d – диаметр стержня)
	Н/мм2	кгс/мм2	Н/мм2	кгс/мм2			МДж/м2	кгс·м/см2
	Не менее
А – I А – II А –IIс А – III А – IV А – V А VI	235 295 295 390 590 785 980	24 30 30 40 60 80 100	373 490 441 590 883 1030 1230	38 50 45 60 90 105 125	25 19 25 14 6 7 6	- - - - 2 2 2	- - 0,5 - - - -	- - 5 - - - -	180º; c=d 180º; c=3d 180º; c=d 90º; c=3d 45º; c=5d 45º; c=5d 45º; c=5d

Примечание: В скобках указаны условные обозначения арматурной стали по пределу текучести.

2.3. Свариваемость арматурной стали всех марок, кроме 80С, обеспечивается химическим составом и технологией изготовления.

2.4. Углеродный эквивалент для свариваемой стержневой арматуры из низколегированной

стали класса А-III(А400) должен быть не более 0,62.
