Сталь чистотянутая для шпонок ГОСТ 8787-68

Сталь чистотянутая для шпонок   ГОСТ 8787-68

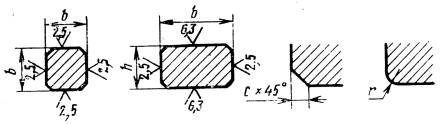

Размеры сечений    чистотянутой стали   для шпонок должны соответствовать указанным на чертеже и в таблице.

Размеры,  мм

Номинальные размеры сечений

с или r

Теоретическая масса

1 м прутка, кг

b

h

2

2

0,16 - 0,25

0,03

3

3

0,07

4

4

0,13

5

5

0 25 - 0 40

0,20

6

6

0,29

7

7

0,38

8

0,44

10

8

0,40 - 0,60

0,63

12

8

0,75

14

9

0,99

16

10

1,26

18

11

1,55

20

12

0,60-0,80

1,88

22

14

2,42

24

14

2,63

25

14

2,74

28

16

3,52

32

18

4,52

36

20

1,00  -  1,20

5,65

40

22

6,91

45

25

8,79

50

28

10,99

56

32

1,60-2,00

14,06

63

32

15,82

170

36

19,78

80

40

2,50-3,00

25,12

90

45

31,79

100

50

39,25


Пример условного обозначения стали чистотянутой для шпонок размерами b=18 мм, h=11 мм:

Сталь шпоночная 1811 ГОСТ 8787-68

Материал - сталь с временным сопротивлением разрыву не ниже 60 кгс/мм2.

Предельные отклонения размеров сечения стали:

ширины b по h9;

высоты по h11 (для размеров h от 2 до 6 мм - по h 9).
