Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток ГОСТ 21026-75
Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток
ГОСТ 21026-75.
Стандарт устанавливает сортамент горячекатаных швеллеров с отогнутой полкой для вагонеток.

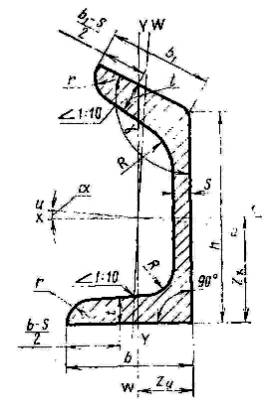

1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.
Обозначение к чертежу и таблицам:
h-высота швеллера;
b-ширина полки;
b1-ширина отогнутой полки;
s-толщина стенки;
f-средняя толщина полки;
R-радиус внутреннего закругления;
r-радиус закругления полки;
γ- внутренний угол наклона полки;
I-момент инерции;
i-радиус инерции;
Zx- расстояние центра тяжести до оси x-x;
Zx- расстояние центра тяжести до оси y-y.
2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в нижеприведенных таблицах:
Обозначение профиля | h | b | b1 | s | t | (b-s)/2 | (b1 -s)/2 | R | r | γ | Площадь сечения, см2 | Масса 1 м, кг | |||||
Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||||
мм | град | ||||||||||||||||
СП-10 | 100 | ±2 | 55 | ±1,5 | 40 | ±1,5 | 9 | +0,7 -1,0 | 11 | 23,0 | 15,5 | 11 | 5,5 | 123 | ±30’ | 18,6 | 14,6 |
СП-12 | 120 | ±2 | 60 | ±1,5 | 45 | ±1,5 | 11 | +0,7 -1,0 | 13 | 24,5 | 17,0 | 13 | 6,5 | 126 | ±30’ | 25,5 | 20,0 |
Обозначение профиля | Ось х-х | Ось у-у | Ось u-u | Ось ω- ω | Угол наклона осей tgα | Zxсм | Zy, см | ||||
Ix, см4 | Ix, см | Iу, см4 | Iу, см | Iu, см4 | Iu, см | Iω , см4 | Iω , см | ||||
СП-10 СП-12 | 305,50 594,75 | 4,10 4,87 | 33,48 55,86 | 1,36 1,49 | 304,19 589,93 | 4,09 4,85 | 34,89 61,72 | 1,38 1,57 | 0,064 0,059 | 4,96 6,025 | 1,50 1,62 |
