Швеллеры стальные гнутые равнополочные ГОСТ 8278-83

Швеллеры стальные гнутые равнополочные   ГОСТ 8278-83.

Стандарт распространяется на стальные гнутые равнополочные  швеллеры, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной рулонной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

Марки стали и технические требования по ГОСТ 11474-76.

1. По точности профилирования швеллеры изготовляют:

высокой точности – А,

повышенной точности – Б,

обычной точности – В.

Требования высокой и повышенной  точности профилирования соответствует высшей категории качества.

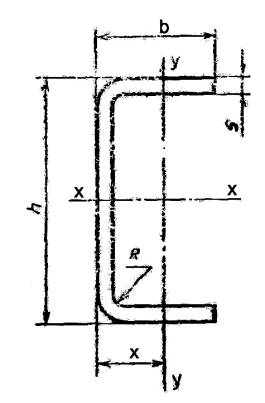

2. Поверочное сечение швеллеров должно соответствовать указанному на чертежу:

h – высота стенки; b – ширина полки; s – тол­щина швеллера; R – радиус кривизны; W – мо­мент сопротивления; I – момент инерции; i – ра­диус инерции; SХ –  статический момент полу-сечения, х0 – расстояние от оси у-у до наружной поверхности   стенки; – отношение расчетного  веса полки к толщине швеллера;  – отношение расчетной высоты к толщине швеллера.

3. Размеры швеллеров, площадь поперечного сечения, справочные значения величин для осей и масса 1 м для швеллера из  углеродистой кипящей полуспокойной стали должны соответствовать указанным в таблице:
