Швеллеры стальные гнутые неравнополочные ГОСТ 8281-80

Швеллеры стальные гнутые неравнополочные   ГОСТ 8281-80.

Стандарт распространяется на стальные гнутые неравнополочные швеллеры, изготовляемые на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.

Марки стали и технические требования – по ГОСТ 11474 – 76.

1. По точности прокатки швеллеры изготовляют:

высокой точности – А;

повышенной точности – Б;

обычной точности – В.

Требования высокой и повышенной точности профилирования соответствуют высшей категории качества.

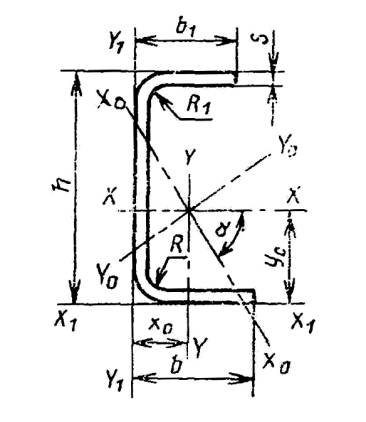

          2. Поперечного сечения швеллеров должно соответствовать указанному на чертеже:

Обозначения к чертежу и табл. 1 и 2:

h – высота стенки; b – ширина большей полки; b1 – ширина меньшей полки; s – толщина швеллера; R и R1 - радиусы кривизны; I – момент инерции; i – радиус инерции; W – момент сопротивления; y0 – расстояние от центра тяжести до наружной грани большой полки; x0 –расстояние то центра тяжести до наружной грани стенки; α – угол наклона главной оси;

 – отношение расчетной высоты стенки к толщине;  – отношение расчетного свеса большей полки к толщине;  – отношение расчетного свеса меньшей полки к тол­щине.

3. Размеры швеллеров, площадь поперечного сечения, справочные значения величины для осей и масса 1 м для швеллеров из углеродистой кипящей и полуспокойной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2):

h

b

b1

s

R, не более

n

n1

n2

Площадь сечения, см2

Справочные величины для осей

x0, см

y0, см

tgα

Масса 1 м, кг

x-x

y-y

x0-x0

y0-y0

мм

Ix, см4

Wx, см3

ix, см

Iy, см4

Wy, см3

iy, см

Ix0, см4

Wx0, см3

ix0, см

Iy0, см4

Wy0, см3

iy0, см

32

22

50

12

20

3

4

5

6

5,3

3,0

4,63

10,0

1,3

2,5

1,63

3,49

2,07

4,53

1,11

2,17

1,13

1,14

0,58

7,54

0,38

2,30

0,60

1,47

2,20

2,68

1,23

1,39

1,16

0,88

0,45

9,39

0,37

2,78

0,53

1,64

0,65

1,72

1,33

1,12

0,283

0,620

1,28

2,74

35

35

26

2,5

4

8,8

15,4

7,8

2,16

4,20

2,19

1,39

2,24

0,95

1,02

4,43

1,99

1,43

2,02

1,02

0,97

1,14

1,58

0,319

1,70

45

25

15

3

5

9,7

5,7

2,3

2,20

5,78

2,28

1,62

1,00

0,54

0,67

5,93

2,38

1,64

0,85

0,55

0,62

0,66

1,96

0,171

1,73

50

40

48

50

55

60

92

12

15

25

30

32

60

2,5

3

4

2

3

3

4

5,0

6

3

5

5

14,8

11,3

7,5

20,0

11,3

11,3

13,3

13,3

10,0

25,0

17,3

28,6

2,2

2,3

3,7

12,5

8,0

17,3

2,31

3,04

4,41

2,55

3,91

5,71

7,36

9,78

5,54

10,44

15,38

25,44

2,29

3,00

5,14

3,51

5,12

8,79

1,78

1,79

1,88

2,02

1,98

2,11

3,18

5,87

9,04

6,59

11,93

40,96

1,06

1,68

2,58

1,68

2,86

6,83

1,17

1,39

1,43

1,61

1,75

2,68

8,65

12,54

18,42

12,25

19,40

20,60

2,78

3,75

5,37

3,31

4,76

5,38

1,93

2,03

2,04

2,19

2,23

1,90

1,89

3,12

6,17

4,77

7,91

45,80

0,93

1,45

2,63

1,76

2,74

7,25

0,90

1,01

1,18

1,37

1,42

2,83

1,00

1,31

1,49

1,57

1,82

3,20

1,78

1,74

1,98

2,03

2,00

2,11

0,484

0,643

0,554

0,566

0,735

0,488

1,82

2,39

3,46

2,00

3,07

4,48

65

55

65

20

40

2,5

4,0

4

6

20,8

11,25

19,4

13,75

5,4

7,5

3,26

6,21

19,36

41,00

4,74

10,96

2,44

2,57

8,35

21,72

2,05

4,77

1,61

1,87

22,40

45,29

5,50

10,47

2,62

2,70

5,41

17,42

1,91

5,19

1,29

1,68

1,37

1,95

2,41

2,76

0,466

0,426

2,56

4,87

70

80

50

4

6

12,5

17,5

10,0

7,41

59,26

14,69

2,83

39,94

7,22

2,32

68,26

12,88

3,04

30,94

7,39

2,04

2,47

2,97

0,563

5,81

90

80

50

4

6

14,5

14,5

10

8,21

105,92

20,65

3,59

42,76

7,43

2,28

112,79

20,83

3,71

35,89

8,06

2,09

2,25

3,87

0,312

6,44

100

80

80

100

180

50

50

60

35

4

5

6

8

6

7

9

12

20,0

15,2

15,0

7,5

17,5

13,6

14,2

20,0

10,0

7,6

7,5

3,13

8,61

10,59

14,26

22,82

135,25

162,48

222,55

253,37

23,86

28,64

38,43

34,53

3,96

3,92

3,95

3,33

45,27

55,10

118,19

744,81

7,74

9,51

16,81

62,10

2,29

2,28

2,88

5,71

141,75

170,59

247,47

146,33

24,54

29,72

37,04

25,31

4,06

4,01

4,17

2,53

38,77

46,99

93,28

851,85

8,80

10,17

18,28

70,50

2,12

2,11

2,56

6,11

2,15

2,20

2,97

6,01

4,33

4,33

4,21

2,66

0,261

0,265

0,440

0,463

6,76

8,31

11,20

17,91

120

60

50

5

7

19,2

9,6

7,6

10,59

222,31

35,45

4,58

31,30

7,06

1,72

222,97

35,49

4,59

30,64

7,44

11,70

1,57

5,73

0,060

8,31

130

108

50

4

6

27,5

24,5

10,0

10,93

280,48

35,79

5,07

106,37

13,10

3,12

309,17

39,00

5,32

77,68

13,12

2,67

2,68

5,16

0,377

8,58

140

70

30

4

6

30,03

15,0

5,0

9,01

235,27

28,66

5,11

31,88

5,70

1,88

242,54

29,78

5,19

24,61

5,45

1,68

1,40

5,79

0,184

7,07

160

50

80

30

50

3

5

5

7

48,0

27,2

14,0

13,6

7,3

7,6

6,85

13,59

225,35

495,59

25,94

55,97

5,73

6,04

10,45

64,09

2,52

10,29

1,24

2,17

226,37

502,48

26,10

56,73

5,75

6,08

9,43

57,20

2,57

10,69

1,17

2,05

0,84

1,77

7,31

7,14

0,070

0,123

5,38

10,67

200

50

30

4

6

45,0

10,0

5,0

10,61

510,31

47,52

6,94

14,15

3,36

1,16

511,59

47,75

6,95

2,88

3,42

1,10

0,78

9,26

0,050

8,33

300

80

80

40

40

4

5

6

7

70,0

50,0

17,5

13,6

7,5

5,6

16,21

20,09

1785,36

2187,50

108,46

132,83

10,50

10,43

56,72

69,51

8,26

10,18

1,87

1,86

1793,02

2,197,03

169,11

133,72

10,52

10,46

49,06

59,99

8,20

10,10

1,74

1,73

1,13

1,17

13,54

13,53

0,065

0,065

12,72

15,77


Примечание:

1.Приведенные в таблицах площадь поперечного сечения и справочные значения вычислены по номинальным размерам. При вычислении массы 1 м швеллера плотность стали принята равной 7,85 г/см3.

2. R1=R+2.

3. ГОСТ предусматривает и другие размеры h; b;

для швеллеров из углеродистой спокойной и низколегированной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) – см. ГОСТ 8281 – 80.

4.  Предельные отклонения по высоте швеллера не должны превышать:

Высота швеллера, мм

Предельные отклонения, мм

Высокая точность

Повышенная точность

Обычная точность

До 40 вкл.

Св. 40 до 50 вкл.

Св. 50 до 60 вкл.

Св. 60 до 100 вкл.

Св. 100 до 160 вкл.

Св. 160 до 220 вкл.

Св. 220

±0,5

±1,0

±1,0

+0,5

-1,0

±1,2

±1,5

±1,5

±1,0

-1,5

±2,0

±2,0

±2,5

+1,5

-2,0


5. Предельные отклонения по ширине полок не должны превышать:

Высота швеллера, мм

Предельные отклонения, мм

Высокая точность

Повышенная точность

Обычная точность

До 40 вкл.

Св. 40 до 50 вкл.

Св. 50 до 60 вкл.

Св. 60 до 80 вкл.

Св. 80 до 100 вкл.

Св. 100 до 120 вкл.

Св. 220

±0,5

±1,0

±1,5

±1,2

+0,5

-1,0

±2,0

±1,5

±1,0

±2,5

±2,0

±2,0

±3,0


Примечание: Предельные отклонения устанавливают по ширине большей полки.

6. Предельные отклонения от угла 90º не должны превышать для обычной и повышенной точности:

±1º30` - при ширине полки до 100 мм;

±1º      - при ширине полки свыше 100 мм;

±1º      - для высокой точности.

7. Швеллеры в соответствии с заказом изготовляют длиной от 4 до 11,8 м.

8. Скручивание швеллеров вокруг продольной оси обычной и повышенной точности прокатки не должно превышать произведения 1º на длину швеллера в метрах, но не более 10º, высокой точности – произведения 0,5º на длину швеллера в метрах.

9. Кривизна швеллеров обычной и повышенной точности не должна превышать 0,1 % длины, высокой точности – 0,05 % длины.

10. Волнистость полок не должна превышать 2 мм на 1 м. Минимальная длина волны 500 мм.
