Рельсы для наземных и подвесных путей ГОСТ 19240-73

Рельсы для наземных и подвесных путей ГОСТ 19240-73

         Стандарт распространяется на рельсы двухголовые, тавровые и типа Р5, предназначенные для наземных и подвесных путей.

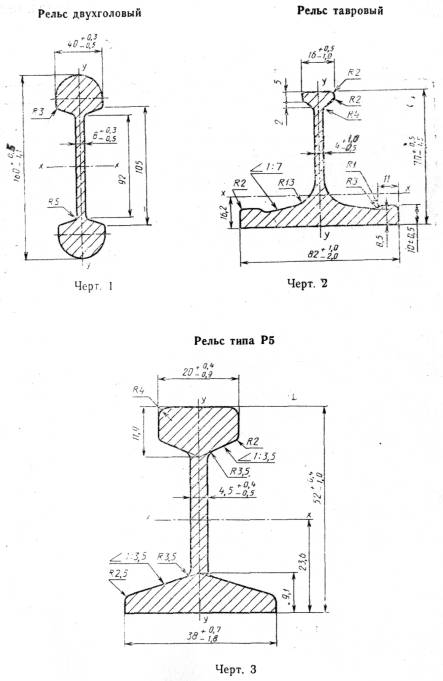

         Размеры поперечного сечения и предельные  отклонения размеров рельсов должны соответствовать указанным на чертеже.



Двухголовые и тавровые рельсы изготовляют:

мерной длины;

кратной мерной длины;

немерной длины.

Длина рельсов устанавливается по требованию потребителя, но не должна быть более 8 м для двухголовых рельсов и не более 7 м для тавровых рельсов.

Рельсы типа Р5 поставляются длиной 6 м.

Марки стали, из которой изготовляются рельсы, и технические требования – по ГОСТ 535-88 и другим действующим стандартам, оговоренным в заказе.

Наименования параметров

Расчетные величины рельсов

двухголовых

тавровых

Типа Р5

Площадь поперечного сечения, см2

29,10

11,92

5,91

Момент инерции относительно горизонтальной оси, см4

913,86

50,38

22,16

Момент инерции относительно вертикальной оси, см4

23,03

44,95

2,87

Момент сопротивления относительно горизонтальной оси, см3

114,23

-

-

Момент сопротивления относительно горизонтальной оси (верх), см3

-

9,37

7,76

Момент сопротивления относительно горизонтальной оси (низ), см3

-

30,98

9,45

Момент сопротивления относительно вертикальной оси, см3

11,52

10,96

1,51

Расстояние центра тяжести до подошвы, см

-

1,63

2,34

Масса 1 м, кг

22,74

9,36

4,64
