Профили стальные гнутые зетовые ГОСТ 13229-78

Профили стальные гнутые зетовые ГОСТ 13229 – 78



Стандарт распространяется на стальные гнутые зетовые равнополочные и неравнополочные профили, изготовляемые на профилегибочных станах из горячекатаной и холоднокатаной рулонной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.



1.По точности профилирования профили изготовляют:

высокой точности – А;

повышенной точности – Б;

обычной точности – В.

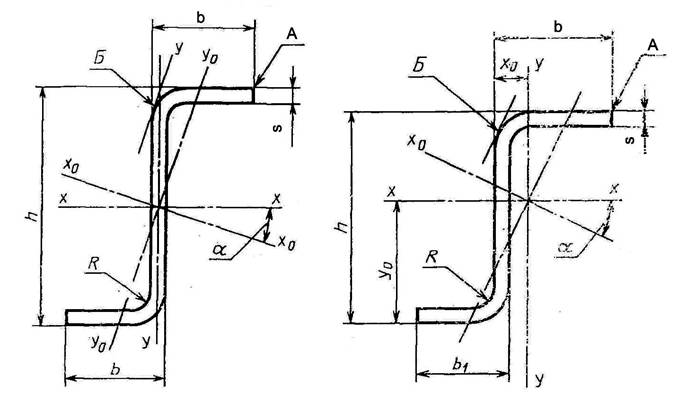

2. Поперечное сечение профилей должно соответствовать указанному на черт. 1 и 2:



                                                        Черт. 1                                                                Черт. 2

Обозначения к чертежам и таблице:

h – высота профиля; b1 – ширина меньшей полки; b – ширина большей полки; s – толщина профиля; R – радиус кривизны; х0 – х0, у0 – у0 – главные оси; α – угол наклона главных осей; I – момент инерции; W – момент сопро­тивления; i – радиус инерции; I-II – точки сечения, для которых указаны зна­чения моментов сопротивления; x0 – расстояние от центра тяжести до наружной поверхности стенки; у0 – расстояние от центра тяжести до наружной поверхности меньшей  полки;  – отношение расчетной  высоты  к толщине профиля; – отношение расчетного свеса большей полки к толщине профиля;    – отношение расчетного свеса меньшей полки к толщине профиля.

3. Размеры профилей, площадь поперечного сечения, справочные значения величин для осей и масса 1 м должны соответствовать:

для профилей из углеродистой кипящей и полуспокойной  стали обыкновенного качества и углеродистой качественной стали с временным сопротивлением разрыву не более 461 Н/мм2 – указанным в таблицах:

h

b

s

R, не более

tgα

n

n1

Площадь сечения, см2

Справочные величины для осей

Масса 1 м, кг

x-x

y-y

x0-x0

y0-y0

мм

Ix, см4

ix, см

Iy, см4

iy, см

Ix0, см4

W´x0, см3

W´´x0, см3

ix0, см

Iy0, см4

W´y0, см3

W´´y0, см3

iy0, см

40

32

55

2

4

3

6

0,854

0,554

13,5

11,25

15

5

1,93

5,41

5,14

14,37

1,63

1,63

3,97

39,72

1,43

2,71

8,26

3,16

2,34

0,72

5,90

2,51

2,07

0,76

0,85

50,93

0,75

13,26

0,73

65,3

0,65

3,07

1,5

4,2

80

40

3

2

4

3

0,434

0,707

11

35

22

17,5

4,48

3,05

43,51

30,57

3,12

3,17

11,43

7,91

1,60

1,61

50,95

35,65

9,67

6,84

15,68

23,30

3,37

3,42

3,99

2,83

1,92

1,41

0,94

0,95

3,5

2,4

50

3

4

0,536

14,3

22

5,08

52,41

3,21

22,83

2,12

68,57

11,44

21,98

3,67

6,67

2,95

3,49

1,15

3,9

135

75

6

9

0,510

20

17,5

15,76

440,23

5,28

149,55

3,08

542,98

57,64

104,02

5,87

46,81

12,97

16,6

1,72

12,3

200

60

87

5

6

7

9

0,206

0,354

9,6

12

35,2

28,3

15,09

21,10

816,09

1253,99

7,35

7,71

63,58

237,45

2,05

3,35

849,30

1399,61

77,21

113,79

96,40

161,42

7,50

8,14

30,36

91,84

7,87

18,9

14,81

28,61

1,42

2,09

11,8

16,5

250

80

5

7

0,224

45,2

13,6

19,59

1713,64

9,35

155,41

2,81

1796,32

129,28

137,09

9,57

72,72

3,21

20,05

1,92

15,3


h

b

b1

s

R, не более

tgα

n

n1

n2

Площадь сечения, см2

Справочные величины для осей

Масса 1 м, кг

x-x

y-y

x0, см

y0, см

x0-x0

y0-y0

мм

Ix, см4

ix, см

Iy, см4

iy, см

Ix0, см4

W´x0, см3

W´´x0, см3

ix0, см

Iy0, см4

W´y0, см3

W´´y0, см3

iy0, см

40

60

40

3

4

0,610

8,7

17,7

11

3,88

10,42

1,64

23,55

2,46

0,90

2,99

2,61

0,57

2,27

0,82

31,36

7,61

36,25

2,84

3,04

55

50

40

2,5

3

3

4

0,882

0,894

17,6

16,4

17,8

14,3

13,8

11

3,41

4,03

17,32

20,03

2,25

2,23

14,16

16,70

2,04

2,04

0,45

0,47

2,44

2,44

28,36

33,18

5,50

6,42

16,51

19,75

2,88

2,87

3,12

3,55

1,52

1,76

2,00

2,32

0,96

0,94

2,68

3,16

65

45

40

2,5

3

3

4

0,634

0,646

21,6

17

15,8

12,7

13,8

11

3,53

4,18

24,28

28,15

2,62

2,60

11,76

13,86

1,82

1,82

0,27

0,3

3,36

3,36

32,72

38,21

6,75

7,84

14,87

17,84

3,04

3,02

3,33

3,81

1,51

1,75

2,23

2,60

0,97

0,95

2,77

3,28

75

55

51

6

9

0,914

7,5

6,7

6

9,52

80,02

2,90

50,23

2,30

0,17

3,81

119,12

19,92

94,54

3,54

11,13

6,05

29,29

1,08

7,47

100

110

49

4

6

0,971

20

25

9,75

9,77

151,80

3,94

145,24

3,85

2,14

6,20

229,17

21,51

253,51

5,15

37,88

8,08

12,91

1,97

7,67


 Примечание:

1. Приведенные в таблицах площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам.

При вычислении линейной плотности профиля плотность стали принята равной 7,85 г/см3.

2. Линейная плотность профиля является справочной.

для профилей из углеродистой спокойной стали обыкновенного качества, углеродистой качественной  стали с временным сопротивлением разрыву более 461 Н/мм2 и низколегированные стали  см. ГОСТ 13229 – 78.

4. Предельные отклонения по высоте профилей:

Высота профиля, мм

Предельные отклонения по высоте профиля, мм

Высокой точности

Обычной точности

До 32

Св. 32 до 40 вкл.

Св. 40 до 63 вкл.

Св. 63 до 80 вкл.

Св. 80 до 125 вкл.

Св. 125 до 150 вкл.

Св. 150

±0,75

±0,8

±1,0

±0,8

±1,0

±1,5

±1,25

±1,5

±2,0

±2,0

±2,5




5. Предельные отклонения по ширине полки:

b, b1, мм

Предельные отклонения по ширине полки, мм

Высокой точности

Повышенной

точности

Обычной точности

До 32

Св. 32 до 63

Св. 63 до 90

Св. 90

0,6

0,75

1,0

1,5

0,8

1,0

1,5

2,0

1,0

2,0

2,5

3,0




6. Предельные отклонения от угла 90º не должны превышать

±1º 30´; для профилей высокой точности:

±1º 30´ - при ширине полок до 80 мм;

±1º       - при ширине полок свыше 80 мм.



7. Профили изготовляют длиной от 3 до 12 м.
