Профили стальные гнутые с-образные равнополочные ГОСТ 8282 – 83

Стандарт устанавливает сортамент гнутых С-образных равнополочных профилей, изготовленных на профилегибочных станах из холоднокатаной и горячекатаной стали  обыкновенного качества, углеродистой качественной и низколегированной.

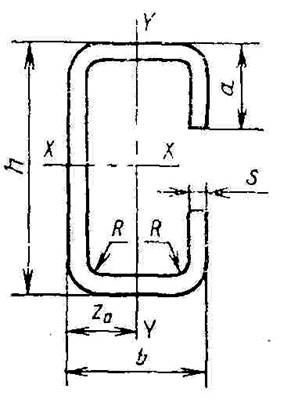

1. Поперечное сечение профилей должно соответствовать указанному на чертеже:

Условные обозначения к чертежу и таблице:

h – высота профиля; b – ширина профиля; а – ширина полки; S – толщина профиля; R – радиус кривизны; I – момент инерции; W – момент сопротивления; i – радиус инерции; Z0 – расстояние от центра тяжести до наруж­ной поверхности стенки.

2. Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м профиля:

h

b

a

s

R, не более

Площадь сечения, см2

Справочные величины для осей

Масса 1 м, кг

x-x

y-y

z0, см

мм

Ix, см4

Wx, см3

ix, см

Iy, см4

Wy, см3

iy, см

62

65

65

80

100

100

120

160

160

300

400

400

550

66

32

 32 50

50

 80 55

50

60

 60 160 160 65

17,5

8

8

24

 10 35

 18 20

 32 50

 50 60

30

3

1

1,6

4

2

5

5

3

4

5

3

4

4

4,5

1,5

3

6

3

7,5

7,5

4,5

6

7,5

4,5

10

6

6,23

1,38

2,11

7,93

4,12

14,68

11,66

8,36

12,57

24,36

24,01

32,27

28,55

40,14

9,38

13,92

73,05

65,59

220,49

245,74

306,37

462,01

2861,55

6073,68

8028,19

10258,72

12,95

2,69

4,28

18,26

13,12

44,11

40,96

38,30

37,75

190,77

303,68

401,41

373,04

2,54 2,61 2,57 3,03 4,00. 3,87 4,59 6,05 6,05 10,84 15,91 15,77 18,96

35,65

1,89

2,70

27,72

12,64

33,57

42,52

27,17

65,78

125,61

884,54

1219,71

110,32

9,61

0,88

1,25

9,65

3,68

30,47

11,65

7,74

7,16

30,42

80,83

113,92

20,64

2,39 1,17 1,13 1,87 1,76 3,02 1,91 1,80 2,29 2,27 6,07 6,15 1,97

2,89 1,05 1,04 2,13 1,56 3,62 1,85 1,49 2,14 1,87 5,06 5,29 1,16

4,89

1,08

1,66

6,23

3,22

11,53

9,15

6,56

9,87

19,12

18,85

25,33

22,41


3. Предельные отклонения по размерам поперечного сечения профилей:

Размеры профилей, мм

Предельные отклонения, мм

Высота:

От 50 до 100 вкл.

Св. 100 до 200 вкл.

Св. 200

Ширина:

До 50 вкл.

Св. 50 до 100 вкл.

Св. 100

Ширина полки:

До 25 вкл.

Св. 25 до 50 вкл.

Св. 50

±1,5

±3,0

±4,0

±1,5

±2,0

±3,0

±2,0

±3,0

±4,0


4. Предельные отклонения от угла 90º не должны превышать:

±1 º30` - при ширине полки до 100 мм;

±2 º      - при ширине полки более 100 мм;

±1 º30` - при ширине полки более100 мм – по требованию потребителя.

5. Профили изготовляют длиной от 3 до 12 м.

6. Скручивание профилей вокруг продольной оси не должно превышать произведения 1º на длину профиля в метрах, но не более 10º.

7. Кривизна профилей не должна превышать 0,1 % длины.

8. Волнистость полок профилей не должна превышать  2 мм на 1 м.
