Профили прессованные из алюминия и алюминиевых сплавов ГОСТ 8617-81
Профили прессованные из алюминия и алюминиевых сплавов ГОСТ 8617-81
Стандарт распространяется на прессованные профили из алюминия и алюминиевых сплавов, предназначенные для нужд народного хозяйства и для экспорта.
1. Профили подразделяются:
по типу:
сплошные площадью поперечного сечения до 200 см2 и диаметром описанной окружности до 350 мм;
полые площадью поперечного сечения до 60 см2 и диаметром описанной окружности до 250 мм;
по состоянию материала:
без термической обработки (горячепрессованные) – обозначаются маркой алюминия или алюминиевого сплава без дополнительных знаков;
отожженные – М;
закаленные и естественно состаренные – Т;
закаленные и искусственно состаренные – Т1;
не полностью закаленные и искусственно состаренные – Т5;
по виду прочности:
повышенной прочности – ПП;
Профили с закаленном и естественно или искусственно состаренном состоянии из сплавов марок АВ, Д1, Д16, АК4, АК6, 1915, 1925 изготавливают с максимальной толщиной полок и стенок не более 150 мм, из сплава марки В95 – не более 125 мм, из сплавов марок АД31, АД33, АД35, 1925С, 1935, ВД1, АВД1, АКМ – не более 100 мм;
по назначению:
общего назначения – из алюминия марок А6, А5, А0, АД0, АД1, АДС, АД и алюминиевых сплавов марок АМц, АМцС, АМг2, АМг3, АМг3С, АМг5, АМг6, АД31, АД33, АД35, АВ, Д1, Д16, АК4, АК6, В95, 1915, 1925, 1925С, ВД1, АВД1, АКМ;
электротехнического назначения – из алюминия марок АД0, АЛ00, А7, А6, А5, А5Е и алюминиевых сплавов марок АД31, АД31Е.
В условном обозначении профилей электротехнического назначения дополнительно указываются буквы ЭН, которые ставят после номера или шифра профиля 440361ЭН (ПК 0018ЭН).
2. Номер или шифр, длину, назначение профилей, состояние материала и прочность указывают в заказе.
При отсутствии требования о назначении профилей их изготавливают как профили общего назначения.
3.Форма и размеры профилей, площади сечений, диаметры описанной окружности и теоретическая масса 1 м длины – по ГОСТ 13616 – 78, ГОСТ 13617 – 82, ГОСТ 13618 – 81, ГОСТ 13619 – 81, ГОСТ 13620 – 81, ГОСТ 13621 – 79, ГОСТ 13622 – 79, ГОСТ 13623 – 80, ГОСТ 13624 – 80, ГОСТ 13737 – 80, ГОСТ 13738 – 80, ГОСТ 17575 – 81, ГОСТ 17576 – 81 и чертежам, согласованным изготовителем с потребителем.
Для профилей, подлежащих механической обработке, в чертеже указывается контур (контуры) чистовой детали с указанием чистовых размеров и привязки контура чистовой детали к контуру профиля.

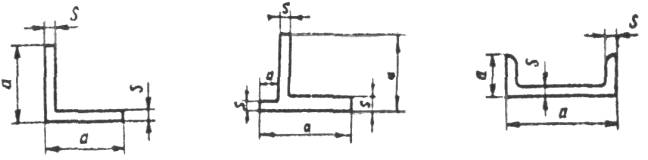

4. Предельные отклонения по толщине полок S и другим размерам поперечного сечения а
и сечения a΄,
охватывающих монолитный металл профилей, должны соответствовать:
для профилей из алюминия и алюминиевых сплавов, за исключением сплавов марок АМr5 и АМr6:
Номинальный размер поперечного сечения профиля | Предельное отклонение размеров поперечного сечения профиля при диаметре описанной окружности, мм | |||||||
До 30,0 | Св. 30,0 до 60,0 | Св. 60,0 до 100,0 | Св. 100,0 до 150,0 | Св. 150,0 до 200,0 | Св. 200,0 до 250,0 | Св. 250,0 до 300,0 | Св. 300,0 до 350,0 | |
До 1,5 включ. | ±0,15 | ±0,20 | ±0,25 | - | - | - | - | - |
Св. 1,5 до 3,0 включ. | ±0,20 | ±0,25 | ±0,30 | ±0,30 | ±0,35 | ±0,40 | - | - |
Св. 3,0 до 6,0 включ. | ±0,25 | ±0,30 | ±0,35 | ±0,35 | ±0,40 | ±0,45 | ±0,45 | ±0,45 |
Св. 6,0 до 10,0 включ. | ±0,30 | ±0,35 | ±0,40 | ±0,40 | ±0,45 | ±0,50 | ±0,50 | ±0,50 |
Св. 10,0 до 15,0 включ. | ±0,35 | ±0,40 | ±0,45 | ±0,50 | ±0,55 | ±0,55 | ±0,60 | ±0,60 |
Св. 15,0 до 30,0 включ. | ±0,45 | ±0,50 | ±0,50 | ±0,60 | ±0,65 | ±0,65 | ±0,70 | ±0,70 |
Св. 30,0 до 50,0 включ. | - | ±0,60 | ±0,60 | ±0,70 | ±0,75 | ±0,75 | ±0,80 | ±0,80 |
Св. 50,0 до 75,0 включ. | - | ±0,70 | ±0,70 | ±0,80 | ±0,85 | ±0,85 | ±0,90 | ±0,90 |
Св. 75,0 до 100,0 включ. | - | - | ±0,85 | ±0,90 | ±0,95 | ±0,95 | ±1,00 | ±1,00 |
Св. 100,0 до 150,0 включ. | - | - | - | ±1,10 | ±1,20 | ±1,20 | ±1,30 | ±1,30 |
Св. 150,0 до 200,0 включ. | - | - | - | - | ±1,30 | ±0,30 | ±1,40 | ±1,40 |
Св. 200,0 до 250,0 включ. | - | - | - | - | - | ±1,60 | ±1,60 | ±1,70 |
Св. 250,0 до 300,0 включ. | - | - | - | - | - | - | ±1,90 | ±2,00 |
Св. 300,0 до 350,0 включ. | - | - | - | - | - | - | - | ±2,20 |
для профилей из алюминиевых сплавов марок АМг5 и АМг6:
Номинальный размер поперечного сечения профиля | Предельное отклонение размеров поперечного сечения профиля при диаметре описанной окружности, мм | |||||||
До 30,0 | Св. 30,0 до 60,0 | Св. 60,0 до 100,0 | Св. 100,0 до 150,0 | Св. 150,0 до 200,0 | Св. 200,0 до 250,0 | Св. 250,0 до 300,0 | Св. 300,0 до 350,0 | |
До 1,5 включ. | ±0,20 | ±0,30 | ±0,35 | - | - | - | - | - |
Св. 1,5 до 3,0 включ. | ±0,30 | ±0,35 | ±0,40 | ±0,40 | ±0,50 | ±0,55 | - | - |
Св. 3,0 до 6,0 включ. | ±0,35 | ±0,40 | ±0,50 | ±0,50 | ±0,55 | ±0,65 | ±0,65 | ±0,65 |
Св. 6,0 до 10,0 включ. | ±0,40 | ±0,50 | ±0,55 | ±0,55 | ±0,65 | ±0,70 | ±0,70 | ±0,70 |
Св. 10,0 до 15,0 включ. | ±0,50 | ±0,55 | ±0,65 | ±0,70 | ±0,75 | ±0,75 | ±0,85 | ±0,85 |
Св. 15,0 до 30,0 включ. | ±0,65 | ±0,70 | ±0,70 | ±0,85 | ±0,90 | ±0,90 | ±1,00 | ±1,00 |
Св. 30,0 до 50,0 включ. | - | ±0,85 | ±0,85 | ±1,00 | ±1,05 | ±1,05 | ±1,10 | ±1,10 |
Св. 50,0 до 75,0 включ. | - | ±1,00 | ±1,00 | ±1,10 | ±1,20 | ±1,20 | ±1,25 | ±1,25 |
Св. 75,0 до 100,0 включ. | - | - | ±1,20 | ±1,25 | ±1,35 | ±1,35 | ±1,4 | ±1,4 |
Св. 100,0 до 150,0 включ. | - | - | - | ±1,55 | ±1,70 | ±1,70 | ±1,80 | ±1,80 |
Св. 150,0 до 200,0 включ. | - | - | - | - | ±1,80 | ±1,80 | ±1,95 | ±1,95 |
Св. 200,0 до 250,0 включ. | - | - | - | - | - | ±2,25 | ±2,25 | ±2,40 |
Св. 250,0 до 300,0 включ. | - | - | - | - | - | - | ±2,65 | ±2,80 |
Св. 300,0 до 350,0 включ. | - | - | - | - | - | - | - | ±3,10 |
5. Предельные отклонения по толщине стенок (S1) образующих полые пространства, должны соответствовать значениям, указанным в таблице с коэффициентом 1,5 или из чертежа.

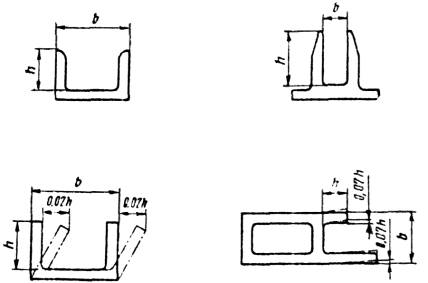

6. Предельные отклонения по размеру b между свободными концами элементов поперечного сечения профилей, характерные формы которых приведены на чертежах, устанавливают как сумму предельного отклонения номинального размера, взятого из таблиц, приведенных выше, и предельного отклонения наклона полок профиля, равного ±0,02 от высоты полки h.
7. Величину радиусов скругления углов, если они не указаны на чертежах, устанавливают:
не более 0,5 мм при толщине полки и стенки до 3 мм включ.;
не более 0,6 мм при толщине полки и стенки св. 3 до 6 мм включ.;
не более 0,8 мм при толщине полки и стенки св. 6 до 10 мм включ.;
не более 1,0 мм при толщине полки и стенки св. 10 до 18 мм включ.;
не более 1,2 мм при толщине полки и стенки св. 18 до 30 мм включ.;
не более 1,6 мм при толщине полки и стенки св. 30 до 50 мм включ.;
не более 2,0 мм при толщине полки и стенки св. 50 мм.
В местах сопряжения полок и стенок различной толщины определение допустимого радиуса скругления проводят по большей толщине.
8. Предельные отклонения по размерам радиусных или цилиндрических поверхностей, если они не указаны в чертежах, не должны превышать ±10% от величины радиуса, но не менее ±0,5 мм.
9. Величина притупления острых кромок допускается:
до 0,3 мм при толщине полки или стенки до 3 мм включ.;
до 0,5 мм при толщине полки и стенки св. 3 до 15 мм включ.;
до 1,0 мм при толщине полки и стенки св. 15 мм включ.;
10. Профили изготовляют длиной:
от 1 до 6 м – при площади поперечного сечения до 0,8 см2;
от 1 до 8 м – при площади поперечного сечения св. 0,8 до 1,5 см2;
от 1 до 10 м – при площади поперечного сечения св. 1,5 до 200 см2.
Профили с площадью поперечного сечения до 1,5 см2 из алюминия и алюминиевых сплавов марок АМц и АМцС изготовляют длиной до 3 м.
Примеры условных обозначений
Профиль из сплава марки Д16, в закаленном и естественно состаренном состоянии (Т), нормальной прочности, фасонного сечения (номер или шифр профиля), длиной 3000 мм:
Профиль Д16.Т (номер или шифр)×3000 ГОСТ 8617-81
Профиль из сплава марки Д16, в закаленном и естественно состаренном состоянии (Т), повышенной прочности (ПП), немерной длины:
Профиль Д16.Т.ПП (номер или шифр) ГОСТ 8617-81
Профиль из сплава марки АД31, в закаленном и естественно состаренном состоянии (Т), нормальной прочности, таврового сечения с номером 420019 по ГОСТ 13622-79, немерной длины:
Профиль (или Тавр) АД31.Т 420019 ГОСТ 8617-81/ГОСТ 13622-79
Профиль из сплава марки АД31, в закаленном и естественно состаренном состоянии (Т), нормальной прочности, таврового сечения с номером 420019 по ГОСТ 13622-79, длиной кратной (КД) 2000 мм:
Профиль (или Тавр) АД31.Т 420019×2000 КД ГОСТ 8617-81/ГОСТ 13622-79
Профили электротехнического назначения из алюминиевого сплава марки АД31, в закаленном и искусственно состаренном состоянии (Т1), фасонного сечения, длиной кратной (КД) 2000 мм:
Профиль АД31.Т1 (номер профиля) ЭН×2000 КД ГОСТ 8617-81
Допускается в заказе ссылку на стандарты с размерами профилей не указывать.
11. Профили общего назначения изготовляют из алюминия марок А6, А5, А0 с химическим составом по ГОСТ 11069-74; алюминия марок АД0, АД1, АДС, АД и алюминиевых сплавов марок АМц, АМцС, АМг2, АМг3, АМг3С, АМг5, АМг6, АД31, АД33, АД35, АВ, Д1, Д16, АК4, АК6, В95, 1915, 1925, 1925С с химическим составом по ГОСТ 4784-74; из алюминиевых сплавов марок ВД1, АВД1 и АКМ с химическим составом по ГОСТ 1131-76; из алюминиевого сплава марки 1935 с химическим составом по нормативно-технической документации.
Профили электротехнического назначения изготовляют из алюминия марок А7, А6, А5, А5Е с химическим составом по ГОСТ 11069-74, алюминия марок АД00, АД0 и алюминиевого сплава марки АД31 с химическим составом по ГОСТ 4784-74 и марки АД31Е с химическим составом по ОСТ 192014-76.
12. Механические свойства профилей нормальной прочности при растяжении должны соответствовать величинам, указанным в таблице.
Марка сплава | Состояние материала профилей при изготовлении | Состояние материала образцов при испытании | Толщина полки или стенки, мм | Временное сопртивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
А7 А6 А5 А5Е А0 АД00 АД0 АД1 АД | Без термической обработки | Без термической обработки | Все размеры | 59 (6,0) | - | 20,0 |
АДС | Без термической обработки | Без термической обработки | Все размеры | 60 (6) | - | 20,0 |
АМц АМцС | Без термической обработки | Без термической обработки | Все размеры | 98 (10,0) | - | 16,0 |
АМг2 | Без термической обработки Отожженное | Без термической обработки Отожженное | Все размеры | 147 (15,0) До 225 (23,0) | 59 (6,0) 59 (6,0) | 13,0 13,0 |
АМг3 | Без термической обработки Отожженное | Без термической обработки Отожженное | Все размеры | 176 (18,0) 176 (18,0) | 78 (8,0) 78 (8,0) | 12,0 12,0 |
АМг3С | Без термической обработки | Без термической обработки | Все размеры | 175 (18) | 80 (8) | 14 |
АМг5 | Без термической обработки Отожженное | Без термической обработки Отожженное | Все размеры | 255 (26,0) 255 (26,0) | 127 (13,0) 127 (13,0) | 15,0 15,0 |
АМг6 | Без термической обработки Отожженное | Без термической обработки Отожженное | Все размеры | 314 (32,0) 314 (32,0) | 157 (16,0) 157 (16,0) | 15,0 15,0 |
АД31 АД31Е | Без термической обработки Закаленное и естественно состаренное Закаленное и искусственно состаренное Не полностью закаленное и искусственно состаренное | Закаленное и естественно состаренное Закаленное и естественно состаренное Закаленные и искусственно состаренные Не полностью закаленное и искусственно состаренные | Все размеры До 100 включ. До 100 включ. До 100 включ. | 127 (13,0) 127 (13,0) 196 (20,0) 157 (16,0) | 69 (7,0) 69 (7,0) 147 (15,0) 118 (12,0) | 13,0 13,0 10,0 8,0 |
Марка сплава | Состояние материала профилей при изготовлении | Состояние материала образцов при испытании | Толщина полки или стенки, мм | Временное сопротивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
АД33 | Без термической обработки Закаленное и естественно состаренное Закаленное и искусственно состаренное | Закаленные и естественно состаренные Закаленные и естественно состаренные Закаленные и искусственно состаренные | Все размеры До 100 включ. До 100 включ. Св. 10 до 100 включ. | 176 (18,0) 176 (18,0) 255 (26,0) 265 (27,0) | 108 (11,0) 108 (11,0) 225 (23,0) 225 (23,0) | 15,0 15,0 6,0 10,0 |
АД35 | Без термической обработки Закаленное и естественно состаренное Закаленное и искусственно состаренное | Закаленные и естественно состаренные Закаленные и естественно состаренные Закаленные и искусственно состаренные | Все размеры До 100 включ. До 100 включ. | 196 (20,0) 196 (20,0) 314 (32,0) | 108 (11,0) 108 (11,0) 245 (25,0) | 12,0 12,0 8,0 |
АВ | Без термической обработки Закаленное и естественно состаренное Закаленное и искусственно состаренное | Закаленные и естественно состаренные Закаленные и естественно состаренные Закаленные и искусственно состаренные | Все размеры До 150 включ. До 150 включ. | 176 (18,0) 176 (18,0) 294 (30,0) | - - 225 (23,0) | 14,0 14,0 10,0 |
Д1 | Без термической обработки Отожженное Закаленное и естественно состаренное | Закаленные и естественно состаренные Отожженные Закаленные и естественно состаренные | До 10 включ. Св. 10 до 20 включ. Св. 20 Все размеры До 10 включ. Св. 10 до 20 включ. Св. 20 до 150 включ. | 333 (34,0) 353 (36,0) 363 (37,0) До 245 (25,0) 333 (34,0) 353 (36,0) 363 (37,0) | 186 (19,0) 196 (20,0) 206 (21,0) - 333 (34,0) 353 (36,0) 363 (37,0) | 12,0 10,0 10,0 12,0 333 (34,0) 353 (36,0) 363 (37,0) |
Марка сплава | Состояние материала профилей при изготовлении | Состояние материала образцов при испытании | Толщина полки или стенки, мм | Временное сопротивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
Д16 | Без термической обработки Отожженное Закаленное и естественно состаренное | Закаленные и естественно состаренные Отожженные Закаленные и естественно состаренные | До 5 включ. Св. 5 до 10 включ. Св. 10 Все размеры До 5 включ. Св. 5 до 10 включ. Св. 10 до 150 включ. | 373 (38,0) 392 (40,0) 402 (41,0) До 245 (25,0) 373 (38,0) 392 (40,0) 412 (42,0) | 265 (27,0) 265 (27,0) 284 (29,0) - 275 (28,0) 275 (28,0) 284 (29,0) | 10,0 10,0 10,0 12,0 10,0 10,0 10,0 |
В95 | Без термической обработки Отожженное Закаленное и естественно состаренное | Закаленные и искусственно состаренные Отожженные Закаленные и искусственно состаренные | До 10 включ. Св. 10 Все размеры До 10 включ. Св. 10 до 125 включ. | 510 (52,0) 520 (53,0) До 275 (28,0) 510 (52,0) 530 (54,0) | 461 (47,0) 451 (46,0) - 461 (47,0) 461 (47,0) | 6,0 6,0 10,00 6,0 6,0 |
АК6 | Без термической обработки Закаленное и естественно состаренное Закаленное и искусственно состаренное | Закаленные и искусственно состаренные Закаленные и искусственно состаренные Закаленные и искусственно состаренные | Все размеры До 150 включ. До 150 включ. | 353 (36,0) 353 (36,0) 353 (36,0) | - - - | 12,0 12,0 12,0 |
Марка сплава | Состояние материала профилей при изготовлении | Состояние материала образцов при испытании | Толщина полки или стенки, мм | Временное сопротивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
1915 | Без термической обработки Без термической обработки Отожженное Закаленное и естественно состаренное Закаленное и естественно состаренное Закаленное и естественно состаренное | Горячепрессованные с естественным старением в течение 30-35 сут. Горячепрессованные с естественным старением в течение 2-4 сут. Отожженные Закаленные и естественно состаренные в течение 30-35 сут. Закаленные и естественно состаренные в течение 2-4 сут. Закаленные и искусственно состаренные | До 12 включ. До 12 включ. Все размеры До 150 включ. До 150 включ. Св. 12 до 150 включ. | 314 (32,0) 265 (27,0) До 277 (28,0) 343 (35,0) 275 (28,0) 373 (38,0) | 196 (20,0) 167 (17,0) 176 (18,0) 216 (22,0) 176 (18,0) 245 (25,0) | 10,0 10,0 12,0 10,0 10,0 8,0 |
1925 | Без термической обработки Без термической обработки Отожженное Закаленное и естественно состаренное Закаленное и естественно состаренное | Горячепрессованные с естественным старением в течение 30-35 сут. Горячепрессованные с естественным старением в течение 2-4 сут. Отожженные Закаленные и естественно состаренные в течение 30-35 сут. Закаленные и естественно состаренные в течение 2-4 сут. | До 12 включ. До 12 включ. Все размеры Св.12 до 150 включ. До 150 включ. | 343 (35,0) 275 (28,0) До 294 (30,0) 343 (35,0) 275 (28,0) | 196 (20,0) 176 (18,0) - 196(20,0) 176 (18,0) | 9,0 10,0 12,0 10,0 10,0 |
Марка сплава | Состояние материала профилей при изготовлении | Состояние материала образцов при испытании | Толщина полки или стенки, мм | Временное сопротивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
1925С | Закаленное и естественно состаренное | Закаленные и естественно состаренные в течение 30-35 сут. | До 100 включ. | 310 (32) | 200 (20) | 10,00 |
1935 | Без термической обработки Без термической обработки Закаленное и естественно состаренное Закаленное и естественно состаренное | Естественно состаренные в течение 30-35 сут. Естественно состаренные в течение 2-4 сут. Закаленные и естественно состаренные в течение 30-35 сут. Закаленные и естественно состаренные в течение 2-4 сут. | До 10 включ. До 10 включ. До 100 включ. До 100 включ. | 245 (25) 185 (19) 245 (25) 185 (19) | 155 (16) 120 (12) 155 (16) 120 (12) | 10,0 12,0 10,0 12,0 |
ВД1 | Без термической обработки Закаленное и естественно состаренное | Закаленные и естественно состаренные Закаленные и естественно состаренные | Все размеры До 100 включ. | 333 (34,0) 333 (34,0) | - - | 12,0 12,0 |
АВД1-1 | Без термической обработки Закаленное и естественно состаренное | Закаленные и естественно состаренные Закаленные и естественно состаренные | Все размеры До 100 включ. | 333 (34,0) 333 (34,0) | - - | 12,0 12,0 |
АКМ | Без термической обработки Отожженное Закаленное и естественно состаренное | Закаленные и естественно состаренные Закаленные и искусственно состаренные Отожженные Закаленные и естественно состаренные | Все размеры Все размеры Все размеры До 100 включ. | 314 (32,0) 333 (34,0) До 196 (20,0) 314 (32,0) | - - - - | 12,0 10,0 14,0 14,0 |
Марка сплава | Состояние материала профилей при изготовлении | Состояние материала образцов при испытании | Толщина полки или стенки, мм | Временное сопротивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
АК4 | Без термической обработки | Закаленные и искусственно состаренные | Все размеры | 355 (36,0) | - | 8,0 |
Закаленное и естественно состаренное | До 150 включ. | 355 (36,0) | - | 8,0 | ||
Закаленное и искусственно состаренное | 355 (36,0) | - | 8,0 | |||
Механические свойства профилей любого состояния материала из алюминия марок А7, А6, А5, А5Е, А0, АД00, АД0, АДС, АД1 и алюминиевых сплавов марок АМц, АМцС, АМг2, АМг3, АД31, АД31Е, АД33, АД35, АВ, Д1, 1925, ВД1, АВД1-1 и АКМ, а также показатели механических свойств профилей без термической обработки и в отожженном состоянии из алюминиевых сплавов марок Д16, В95, 1915 и 1935 обеспечиваются технологией изготовления.
13. Механические свойства профилей повышенной прочности при растяжении:
Марка сплава | Состояние материала профилей | Состояние испытываемых образцов | Толщина полки или стенки, мм | Временное сопртивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
Д1 | Без термической обработки | Закаленные и естественно состаренные | До 10 включ. Св. 10 до 20 включ. Св. 20 | 333(34,0) 353(36,0) 382(39,0) | 193(20,0) 206(21,0) 226(23,0) | 12,0 12,0 10,0 |
Закаленное и естественно состаренное | Закаленные и естественно состаренные | До 10 включ. Св. 10 до 20 включ. Св. 20 до 150 включ | 353(36,0) 373(38,0) 402(41,0) | 216(22,0) 226(23,0) 245(25,0) | 12,0 12,0 10,0 | |
Д16 | Без термической обработки | Закаленные и естественно состаренные | До 5 включ. Св. 5 до 10 включ. Св. 10 до 20 включ. Св. 20 до 40 включ. Св. 40 до 80 включ. Св. 80 | 382(39,0) 402(41,0) 412(42,0) 422(43,0) 461(47,0) 451(46,0) | 265(27,0) 275(28,0) 284(29,0) 294(30,0) 333(34,0) 333(34,0) | 10,0 10,0 10,0 10,0 10,0 10,0 |
Закаленное и естественно состаренное | Закаленные и естественно состаренные | До 2 включ. Св. 2 до 10 включ. Св. 10 до 20 включ. Св. 20 до 40 включ. Св. 40 до 80 включ. Св. 80 до 150 включ. | 392(40,0) 412(42,0) 422(43,0) 441(45,0) 480(49,0) 451(46,0) | 294(30,0) 294(30,0) 304(31,0) 314(32,0) 353(36,0) 333(34,0) | 10,0 10,0 10,0 10,0 10,0 10,0 | |
Марка сплава | Состояние материала профилей | Состояние испытываемых образцов | Толщина полки или стенки, мм | Временное сопротивление σв, МПа (кгс/мм2) | Предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение δ, % |
не менее | ||||||
В95 | Без термической обработки | Закаленные и искусственно состаренные | До 5 включ. Св. 5 до 10 включ. Св. 10 до 75 включ. Св. 75 до 112 включ. Св. 112 до 125 включ. | 510(52,0) 520(53,0) 539(55,0) 539(55,0) 520(53,0) | 461(47,0) 471(48,0) 480(49,0) 471(48,0) 451(46,0) | 6,0 6,0 6,0 6,0 6,0 |
Закаленное и искусственно состаренное | Закаленные и искусственно состаренные | До 5 включ. Св. 5 до 10 включ. Св. 10 до 75 включ. Св. 75 до 125 включ. | 520(53,0) 530(54,0) 549(56,0) 549(56,0) | 471(48,0) 480(49,0) 490(50,0) 480(49,0) | 6,0 6,0 6,0 6,0 | |
14. Электрическое сопротивление профилей электротехнического назначения постоянному току, пересчитанное на сечение 1 мм2, длину 1 м и температуру 20ºС, не должно быть более:
0,0290 Ом – из алюминия марок АД0, АД00, А7, А6, А5, А5Е;
0,0310 Ом – из алюминиевых сплавов марок АД31 и АД31Е без термической обработки (горячепрессованных);
0,0350 Ом – из алюминиевых сплавов марок АД31 и АД31Е в закаленном и естественно состаренном состоянии;
0,0325 Ом – из алюминиевых сплавов марок АД31 и АД31Е в закаленном и искусственно состаренном состоянии;
0,0330 Ом – из алюминиевого сплава марки АД31 не полностью закаленном и искусственно состаренном состоянии.
