8Х4В2МФС2

Сталь 8Х4В2МФС2   ГОСТ 5950-2000

Группа

Массовая доля элемента, %

Углерод

Кремний

Марганец

Хром

Вольфрам

Ванадий

Молибден

Никель

I

0,80 – 0,90

1,70 – 2,00

0,20 – 0,50

4,55 – 5,10

1,80 – 2,30

1,10 – 1,40

0,80 – 1,10

-


I группа – для изготовления инструмента, используемого в основном для обработки ме­таллов и других материалов в холодном состоянии;

По способу дальнейшей обработки горячекатаную и кованую  металлопродукцию под­разделяют на подгруппы:

а – для горячей обработки давлением;

б – для холодной механической обработки (обточки, строжки фрезерования и т.д.)

По состоянию поверхности металлопродукцию подгруппы б подразделяют на:

О – обычного качества;

П – повышенного качества.

Твердость отожженной или высокоот­пущенной стали

Твердость стали после закалки или закалки с отпуском

Твердость, HB, не более

Температура, оС,

и среда закалки

Температура отпуска, оС

Тведость HRCЭ  (HRC), не ме­нее

255

1060 - 1090, масло

-

61 (60)

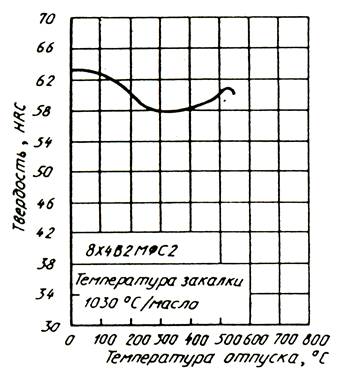

Кривая зависимости твердости по Роквеллу (HRC) от температуры отпуска:

Применение: матрицы и пуансоны штампов холодного объемного деформирования, испытывающие в процессе эксплуатации давление до 2300 МПа, резьбонакатные ролики.

Сортамент:

кованая круглого и квадратного сечений – ГОСТ 1133-71;

горячекатаная круглого сечения – ГОСТ 2590-88;

горячекатаная квадратного сечения – ГОСТ 2591-88;

полосовая – ГОСТ 4405-75;

калиброванная – ГОСТ 7417-75; ГОСТ 8559-75 и ГОСТ 8560-78;

сталь со специальной отделкой поверхности – ГОСТ 14955-77.
