60С2Г
Сталь 60С2Г ГОСТ 14959-79
Группа стали – легированная
Массовая доля элементов, % | |||||||
Углерод | Кремний | Марганец | Хром | Ванадий | Вольфрам | Никель | Бор |
0,55-0,65 | 1,8-2,2 | 0,70-1,00 | до 0,30 | - | - | - | - |
| Твердость проката | |
термически необработанного (категории 1Б, 2Б, 3Б, 4Б, 3Г) | термически обработанного (категории 1А, 2А, 3А, 3Б, 4А) |
НВ, не более | НВ, не более |
302 | 269 |
| Режим термической обработки | Механические свойства, не менее | |||||
Температура закалки, оС | Закалочная среда | Температура отпуска, оС | Предел текучести σт, Н/мм2 (кгс/мм2) | Временное сопротивление, σв, Н/мм2 (кгс/мм2) | Относительное удлинение δ5, % | Относительное сужение φ,% |
870 | Масло | 470 | 1325(135) | 1470(150) | 6 | 25 |
| Максимальные допустимые размеры, мм | |
Полосовой прокат | Диаметр или сторона квадрата |
16 | 24 |

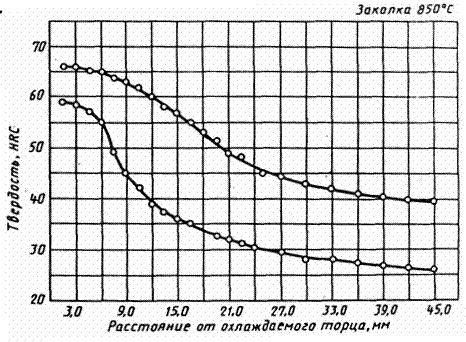

Полосы прокаливаемости
Категория по нормируемым характеристикам | Назначение проката |
2, 2А, 2Б, 3А, 3Б, 3В, 3Г 3А, 3Б, 3В, 3Г 1, 1А, 1Б, 4, 4А, 4Б | Для изготовления упругих элементов-рессор, пружин, торсионов и т.п. Для изготовления автомобильных рессор и пружин Для использования в качестве конструкционного |
Сортамент проката и предельные отклонения по размерам должны соответствовать требованиям:
проката категорий 1, 1А, 1Б, 4, 4А, 4Б для:
горячекатаной круглой – ГОСТ 2590-88,
горячекатаной квадратной – ГОСТ 2591-88,
горячекатаной шестигранной – ГОСТ 2879-88,
горячекатаной полосовой – ГОСТ 103-76,
кованой круглой и квадратной – ГОСТ 1133-71,
полосовой горячекатаный и кованый – ГОСТ 4405-75;
горячекатаного или горячекатаного с обточенной или шлифованной поверхностью проката категорий 2, 2А, 2Б, 3,
3А, 3Б, 3В, 3Г – ГОСТ 7419.0-78 – ГОСТ 7419.8-78;
калиброванного круглого – ГОСТ 7417-75,
калиброванного квадратного – ГОСТ 8559-75,
калиброванного шестигранного – ГОСТ 8560-78;
серебрянки – ГОСТ 14955-77
