50ХГФА

Сталь 50ХГФА   ГОСТ 14959-79

Группа стали – легированная

Массовая доля элементов, %

Углерод

Кремний

Марганец

Хром

Ванадий

Вольфрам

Никель

Бор

0,48-0,55

0,17-0,37

0,80-1,00

0,95-1,20

0,15-0,25

-

-

-


Твердость проката

термически необработанного (категории 1Б, 2Б, 3Б, 4Б, 3Г)

термически обработанного (категории 1А, 2А, 3А, 3Б, 4А)

НВ, не более

НВ, не более

321

285


Режим термической обработки

Механические свойства, не менее

Температура закалки, оС

Закалочная среда

Температура отпуска, оС

Предел текучести σт, Н/мм2 (кгс/мм2)

Временное сопротивление, σв, Н/мм2 (кгс/мм2)

Относительное удлинение δ5, %

Относительное сужение φ,%

850

Масло

470

1325(135)

1420(145)

6

35


Максимальные допустимые размеры для изготовления рессор и пружин
Максимальные допустимые размеры, мм

Полосовой прокат

Диаметр или сторона квадрата

24

25

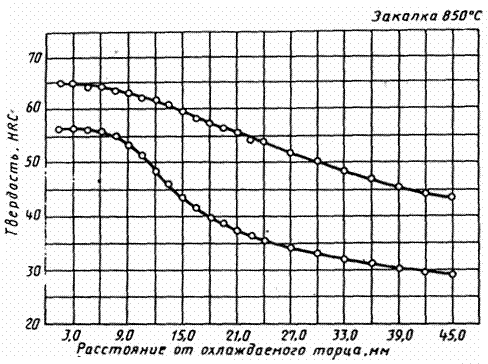

Полосы прокаливаемости

 Назначение проката

Категория по нормируемым характеристикам

Назначение проката

2, 2А, 2Б, 3А, 3Б, 3В, 3Г

3А, 3Б, 3В, 3Г

1, 1А, 1Б, 4, 4А, 4Б

Для изготовления упругих элементов-рессор, пружин, торсионов и т.п.

Для изготовления автомобильных рессор и пружин

Для использования в качестве конструкционного


Сортамент проката и предельные отклонения по разме­рам должны соответствовать требованиям:

проката категорий 1, 1А, 1Б, 4, 4А, 4Б для:

горячекатаной круглой – ГОСТ 2590-88,

горячекатаной квадратной – ГОСТ 2591-88,

горячекатаной шестигранной – ГОСТ 2879-88,

горячекатаной  полосовой – ГОСТ 103-76,

кованой круглой и квадратной – ГОСТ 1133-71,

полосовой горячекатаный и кованый – ГОСТ 4405-75;

горячекатаного или горячекатаного с обточенной или шлифо­ванной поверхностью проката категорий 2, 2А, 2Б, 3,

3А, 3Б, 3В, 3Г – ГОСТ 7419.0-78 – ГОСТ 7419.8-78;

калиброванного  круглого – ГОСТ 7417-75,

калиброванного квадратного – ГОСТ 8559-75,

калиброванного шестигранного – ГОСТ 8560-78;

серебрянки – ГОСТ 14955-77
